申请日 20200512
公开（公告）日 20201222
IPC分类号 C02F9/04
摘要
本实用新型提供一种小型污水处理设备，包括过滤箱、设于所述过滤箱内的第一过滤板、与所述第一过滤板相配合的第一推动装置、设于所述第一过滤板下方的第二过滤板、与所述第二过滤板相配合的第二推动装置、与所述过滤箱相连通的搅拌箱、与所述搅拌箱相配合的搅拌装置及位于所述过滤箱一侧的废物收集装置；所述过滤箱的侧壁设有第一排渣口，所述第一排渣口处设置有第一封闭门；所述第一排渣口下方设有第二排渣口，所述第二排渣口的开口位置上设置有第二封闭门；所述搅拌箱底部设置有出水管；所述搅拌箱的侧壁上固定有水体净化试剂盒，所述水体净化试剂盒连接有进料管。本实用新型去除废物垃圾，方便对废水进行下一步处理的特点。
权利要求书

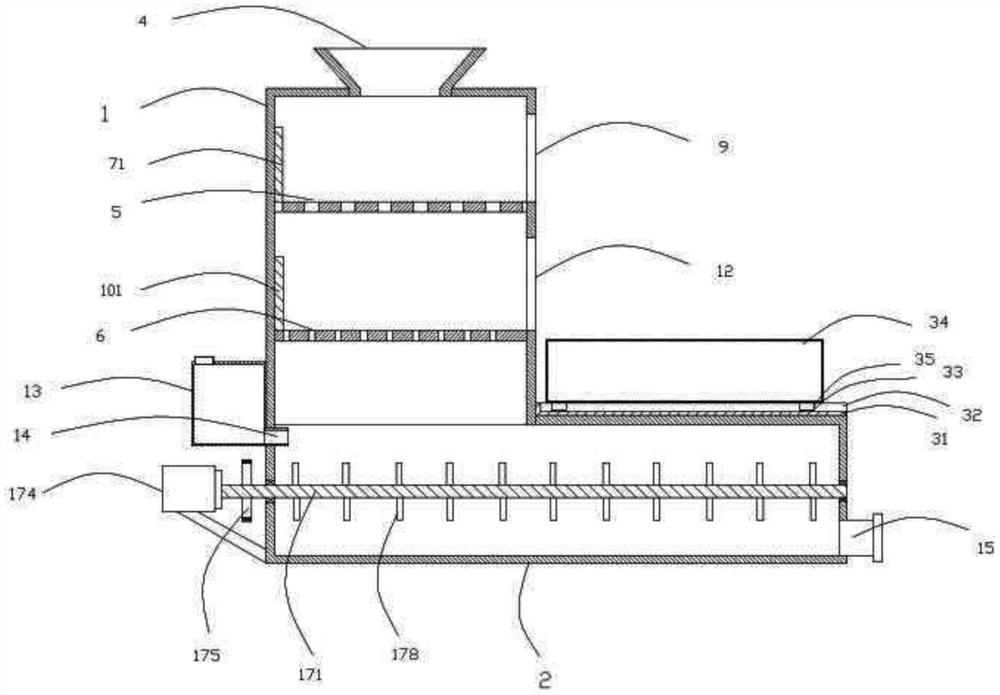

1.一种小型污水处理设备，其特征在于：包括过滤箱（1）、设于所述过滤箱顶部的第一进水口（4）、设于所述过滤箱（1）内的第一过滤板（5）、与所述第一过滤板（5）相配合的第一推动装置、设于所述第一过滤板（5）下方的第二过滤板（6）、与所述第二过滤板（6）相配合的第二推动装置、与所述过滤箱（1）相连通的搅拌箱（2）、与所述搅拌箱（2）相配合的搅拌装置及位于所述过滤箱（1）一侧的废物收集装置（3）；所述过滤箱（1）的侧壁设有第一排渣口（8），所述第一排渣口（8）设置有第一封闭门（9）；所述第一排渣口（8）下方设有第二排渣口（11），所述第二排渣口（11）设置有第二封闭门（12）；所述搅拌箱（2）侧底部设置有出水管（15）；所述搅拌箱（2）的侧壁上固定有水体净化试剂盒（13），所述水体净化试剂盒（13）连接有进料管（14），所述进料管（14）伸入所述搅拌箱（2）内；
所述第一推动装置包括设于所述过滤箱（1）侧壁的第一凹槽（72）、设于所述第一凹槽（72）一侧壁的第一支撑座（73）、一端与所述第一支撑座（73）相配合的第一丝杆（74）、套设在所述第一丝杆（74）上的第一丝杆螺母（75）、与所述第一丝杆螺母（75）相连的第一推动板（71）及用于驱动所述第一丝杆（74）转动的第一电机（76）；所述第一丝杆（74）的另一端伸出所述过滤箱（1）与所述第一电机（76）相连。
2.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述搅拌装置包括部分设于所述搅拌箱内的第一搅拌轴（171）、设于所述第一搅拌轴（171）一侧的第二搅拌轴（172）、间隔均匀的设于所述第一搅拌轴上（171）的多个第一搅拌桨（178）、间隔均匀的设于所述第二搅拌轴上（172）的多个第二搅拌桨（173）及与所述第一搅拌轴相配合的驱动结构；所述第一搅拌桨（178）与第二搅拌桨（173）交错设置。
3.根据权利要求2所述的一种小型污水处理设备，其特征在于：所述驱动结构包括与所述第一搅拌轴（171）相连的驱动件（174）、套设在所述第一搅拌轴（171）上的主动轮（175）及套设在所述第二搅拌轴（172）上的从动轮（176）；所述主动轮（175）和所述从动轮（176）上设有皮带（177）。
4.根据权利要求1所述的一种小型污水处理设备，其特征在于：所述废物收集装置（3）包括设于所述搅拌箱（2）顶部的底板（31）、设于所述底板（31）上的滑轨（32）、与所述滑轨（32）滑动配合的滑块（33）及与所述滑块（33）相连的废物收集箱（34）。
5.根据权利要求4所述的一种小型污水处理设备，其特征在于：所述滑块（33）的底部设有凸起（35），所述凸起呈半球体结构。
6.根据权利要求1所述的一种小型污水处理设备，其特征在于:所述第一排渣口（8）及所述第二排渣口（11）的外侧均设置有密封防水胶条（16）。
7.根据权利要求1所述的一种小型污水处理设备，其特征在于:所述第二推动装置包括设于所述过滤箱（1）侧壁的第二凹槽（102）、设于所述第二凹槽（102）一侧壁的第二支撑座（103），一端与所述第二支撑座（103）相配合的第二丝杆（104）、套设在所述第二丝杆（104）上的第二丝杆螺母（105）、与所述第二丝杆螺母（105）相连的第二推动板（101）及用于驱动所述第二丝杆转动的第二电机（106）；所述第二丝杆（104）的另一端伸出所述过滤箱（1）与所述第二电机（106）相连。
说明书
一种小型污水处理设备
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种小型污水处理设备。
背景技术
近年来，随着人口爆发式增长，工业、农业等各个方面对于水资源的需求量越来越大，排放出相当多的污水，污水中含有大量泥沙、颗粒等杂质，大部分污水经过环保加工处理后，仍能继续使用，从而降低了对于环境的压力。
大多数的环保处理设备只进行单一方面的处理，要处理同时含有多种杂质的污水时，要多台处理设备配合使用，处理效率不高，处理成本偏高；同时经过环保加工处理后，尤其是过滤加工处理后产生的垃圾不能完全及时回收，降低了设备的使用效率，长期附着在机器上更降低了机器的使用寿命，提高了净化污水处理的成本。
实用新型内容
为解决上述技术问题，本实用新型提供一种可及时去除废物垃圾，提高净化效率的小型污水处理设备。
本实用新型所解决的技术问题采用以下技术方案来实现：
一种小型污水处理设备，包括过滤箱、设于所述过滤箱顶部的第一进水口、设于所述过滤箱内的第一过滤板、与所述第一过滤板相配合的第一推动装置、设于所述第一过滤板下方的第二过滤板、与所述第二过滤板相配合的第二推动装置、与所述过滤箱相连通的搅拌箱、与所述搅拌箱相配合的搅拌装置及位于所述过滤箱一侧的废物收集装置；所述过滤箱的侧壁设有第一排渣口，所述第一排渣口处设置有第一封闭门；所述第一排渣口下方设有第二排渣口，所述第二排渣口的开口位置上设置有第二封闭门；所述搅拌箱底部设置有出水管；所述搅拌箱的侧壁上固定有水体净化试剂盒，所述水体净化试剂盒连接有进料管，所述进料管伸入所述搅拌箱内；
所述第一推动装置包括设于所述过滤箱侧壁的第一凹槽、设于所述第一凹槽一侧壁的第一支撑座，一端与所述第一支撑座相配合的第一丝杆、套设在所述第一丝杆上的第一丝杆螺母、与所述第一丝杆螺母相连的第一推动板及用于驱动所述第一丝杆转动的第一电机；所述第一丝杆的另一端伸出所述过滤箱与所述第一电机相连。
所述搅拌装置包括部分设于所述搅拌箱内的第一搅拌轴、设于所述第一搅拌轴一侧的第二搅拌轴、间隔均匀的设于所述第一搅拌轴上的多个第一搅拌桨、间隔均匀的设于所述第二搅拌轴上的多个第二搅拌桨及与所述第一搅拌轴相配合的驱动结构；所述第一搅拌桨与第二搅拌桨交错设置。
所述驱动结构包括与所述第一搅拌轴相连的驱动件、套设在所述第一搅拌轴上的主动轮及套设在所述第二搅拌轴上的从动轮；所述主动轮和所述从动轮上设有皮带。
所述废物收集装置包括设于所述搅拌箱顶部的底板、设于所述底板上的滑轨与所述滑轨滑动配合的滑块及与所述滑块相连的废物收集箱。
所述滑块的底部设有凸起，所述凸起呈半球体结构。
所述第一排渣口及所述第二排渣口的外侧均设置有密封防水胶条。
所述第二推动装置包括设于所述过滤箱侧壁的第二凹槽、设于所述第二凹槽一侧壁的第二支撑座，一端与所述第二支撑座相配合的第二丝杆、套设在所述第二丝杆上的第二丝杆螺母、与所述第二丝杆螺母相连的第二推动板及用于驱动所述第二丝杆转动的第二电机；所述第二丝杆的另一端伸出所述过滤箱与所述第二电机相连。
本实用新型的有益效果为：
（1）本实用新型采用过滤装置进行多次过滤，能够有效去除污水中的固定杂质；加入的推板，可以将过滤留下的杂质，在推动装置的带动下，推入废物收集车中，运走残留的垃圾，提高机器使用效率，延长机器的使用寿命；
（2）本实用新型中的搅拌装置，可以将水体净化剂充分混入待净化的污水中，降低了混合时间，提高了混合效率。
（3）本实用新型中的废物收集车可在搅拌箱顶部水平运动，运送垃圾时更省时省力，节约人工成本。
发明人 （王建;徐恩龙;冯立伟;）
