申请日 20200929
公开（公告）日 20201222
IPC分类号 B01D29/03; B01D29/64; B01D53/04; E03B1/04; E03C1/122
摘要
本发明公开了环保型城市生活废水再利用系统，包括过滤箱和储水箱，所述过滤箱的内壁固定连接有过滤板，所述过滤箱的外表面开设有第一通孔，所述第一通孔的内部滑动连接有第一滑块，所述第一滑块的外表面滑动连接有第一滑槽，所述第一滑块的一端固定连接有第二滑槽，所述第二滑槽的内部滑动连接有滚轮。该环保型城市生活废水再利用系统，通过第一导水管、第三导水管、第四导水管和储水箱的配合设置，在使用过程中可以将洗衣物、刷碗和洗菜产生的废水收集到储水箱中，再通过压力泵和第二导水管将废水导入到坐便器中，使该环保型城市生活废水再利用系统具备了方便废水收集的效果，达到了废水再利用的目的。
权利要求书
1.环保型城市生活废水再利用系统，包括过滤箱(1)和储水箱(2)，其特征在于：所述过滤箱(1)的内壁固定连接有过滤板(3)，所述过滤箱(1)的外表面开设有第一通孔，所述第一通孔的内部滑动连接有第一滑块(4)，所述第一滑块(4)的外表面滑动连接有第一滑槽(5)，所述第一滑块(4)的一端固定连接有第二滑槽(6)，所述第二滑槽(6)的内部滑动连接有滚轮，所述滚轮的内部开设有第二通孔，所述第二通孔的内部转动连接有连接杆(7)，所述连接杆(7)的一端固定连接有第一电机(8)输出轴，所述储水箱(2)的内顶壁固定连接有除臭盒(9)，所述除臭盒(9)外表面的一侧开设有第三通孔，所述第三通孔的内部固定连接有吸气装置(10)，所述除臭盒(9)外表面的一侧开设有第四通孔，所述第四通孔的内部固定连接有出气管(11)。
2.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述第一滑块(4)的一端固定连接有清洁板(12)，所述清洁板(12)的外表面固定连接有支撑杆(13)，所述支撑杆(13)的一侧紧贴过滤箱(1)的内壁，所述支撑杆(13)的数量为两个，所述第一滑块(4)的两侧固定连接有弹力密封布(14)，所述弹力密封布(14)的一端固定连接在第一通孔的内壁上。
3.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述过滤箱(1)的内侧壁开设有第五通孔，所述第五通孔的一侧固定连接有合页，所述第五通孔通过合页交接有箱盖(15)，所述箱盖(15)的内侧面固定连接有第一支撑块，所述第一支撑块的上表面固定连接有弹簧，所述弹簧的一端固定连接有第二支撑块(16)，所述第二支撑块(16)的一端固定连接在过滤箱(1)上。
4.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述过滤箱(1)的外表面固定连接有盛放箱(17)，所述盛放箱(17)的内底壁固定连接有第三滑槽，所述第三滑槽的内部滑动连接有滑轮(18)，所述滑轮(18)的内部转动连接有第一转轴，所述第一转轴的两端固定连接有支撑板，所述支撑板的上表面固定连接有收集箱(19)，所述收集箱(19)的外表面固定连接有把手(20)，所述滑轮(18)的数量为四个，所述过滤箱(1)的外表面固定连接有防护箱(21)，所述防护箱(21)的内壁固定连接有第一电机(8)。
5.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述过滤箱(1)的上表面开设有第六通孔，所述第六通孔的内部固定连接有第一导水管(22)，所述第一导水管(22)的上端固定连接有洗菜池(23)。
6.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述除臭盒(9)的内部固定连接有吸附件(24)，所述除臭盒(9)的内部固定连接有脱附件(25)，所述吸附件(24)和脱附件(25)之间设有空腔(26)。
7.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述吸气装置(10)包括外壳(1001)，所述外壳(1001)的内壁固定连接有支撑架(1002)，所述支撑架(1002)的一端固定连接有第二电机(1003)，所述第二电机(1003)输出轴的外表面固定连接有扇叶(1004)。
8.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述储水箱(2)的内底壁固定连接有压力泵(27)，所述压力泵(27)出水口的外表面固定连接有第二导水管(28)，所述第二导水管(28)的一端固定连接有坐便器(29)。
9.根据权利要求1所述的环保型城市生活废水再利用系统，其特征在于：所述储水箱(2)外表面开设有第七通孔，所述第七通孔的内部插接有第三导水管(30)，所述第三导水管(30)插接在过滤箱(1)的内部，所述储水箱(2)外表面开设有第八通孔，所述第八通孔的内部插接有第四导水管(31)，所述第四导水管(31)的一端固定连接有洗衣机(32)，所述储水箱(2)的内部活动连接有感应浮球(33)。
说明书
环保型城市生活废水再利用系统
技术领域
本发明涉及废水再利用技术领域，具体为环保型城市生活废水再利用系统。
背景技术
日常生活中，人们洗衣、做饭、清洁卫生等都会产生很多废水，这些废水都是通过下水管道直接排放出去了。然而，这些废水中的大部分都是可以再进行利用的，如洗菜的水、洗衣服最后过衣服用的水等等。在各个家庭中，有些人们也会将这些水先存储在水桶中，在冲洗马桶或拖地板时使用。
但是，这种节水方式一方面很不方便、费时费力；同时废水中含有各种各样的杂物，在冲洗马桶时十分的不方便，很有可能会出现阻塞马桶的现象发生，而且在对各类废水混合到一起时，会散发出一些刺鼻的气味，影响周围的空气质量。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了保型城市生活废水再利用系统，具备方便废水收集、过滤废水中的杂物和清除异味等优点，解决了废水不方便收集、废水杂物影响再利用和异味影响环境的问题。
(二)技术方案
为实现上述具备方便废水收集、过滤废水中的杂物和清除异味等优点的目的，本发明提供如下技术方案：环保型城市生活废水再利用系统，包括过滤箱和储水箱，所述过滤箱的内壁固定连接有过滤板，所述过滤箱的外表面开设有第一通孔，所述第一通孔的内部滑动连接有第一滑块，所述第一滑块的外表面滑动连接有第一滑槽，所述第一滑块的一端固定连接有第二滑槽，所述第二滑槽的内部滑动连接有滚轮，所述滚轮的内部开设有第二通孔，所述第二通孔的内部转动连接有连接杆，所述连接杆的一端固定连接有第一电机输出轴，所述储水箱的内顶壁固定连接有除臭盒，所述除臭盒外表面的一侧开设有第三通孔，所述第三通孔的内部固定连接有吸气装置，所述除臭盒外表面的一侧开设有第四通孔，所述第四通孔的内部固定连接有出气管。
优选的，所述第一滑块的一端固定连接有清洁板，所述清洁板的外表面固定连接有支撑杆，所述支撑杆的一侧紧贴过滤箱的内壁，所述支撑杆的数量为两个，所述第一滑块的两侧固定连接有弹力密封布，所述弹力密封布的一端固定连接在第一通孔的内壁上。
优选的，所述过滤箱的内侧壁开设有第五通孔，所述第五通孔的一侧固定连接有合页，所述第五通孔通过合页交接有箱盖，所述箱盖的内侧面固定连接有第一支撑块，所述第一支撑块的上表面固定连接有弹簧，所述弹簧的一端固定连接有第二支撑块，所述第二支撑块的一端固定连接在过滤箱上。
优选的，所述过滤箱的外表面固定连接有盛放箱，所述盛放箱的内底壁固定连接有第三滑槽，所述第三滑槽的内部滑动连接有滑轮，所述滑轮的内部转动连接有第一转轴，所述第一转轴的两端固定连接有支撑板，所述支撑板的上表面固定连接有收集箱，所述收集箱的外表面固定连接有把手，所述滑轮的数量为四个，所述过滤箱的外表面固定连接有防护箱，所述防护箱的内壁固定连接有第一电机。
优选的，所述过滤箱的上表面开设有第六通孔，所述第六通孔的内部固定连接有第一导水管，所述第一导水管的上端固定连接有洗菜池。
优选的，所述除臭盒的内部固定连接有吸附件，所述除臭盒的内部固定连接有脱附件，所述吸附件和脱附件之间设有空腔。
优选的，所述吸气装置包括外壳，所述外壳的内壁固定连接有支撑架，所述支撑架的一端固定连接有第二电机，所述第二电机输出轴的外表面固定连接有扇叶。
优选的，所述储水箱的内底壁固定连接有压力泵，所述压力泵出水口的外表面固定连接有第二导水管，所述第二导水管的一端固定连接有坐便器。
优选的，所述储水箱外表面开设有第七通孔，所述第七通孔的内部插接有第三导水管，所述第三导水管插接在过滤箱的内部，所述储水箱外表面开设有第八通孔，所述第八通孔的内部插接有第四导水管，所述第四导水管的一端固定连接有洗衣机，所述储水箱的内部活动连接有感应浮球。
(三)有益效果
与现有技术相比，本发明提供了环保型城市生活废水再利用系统，具备以下有益效果：

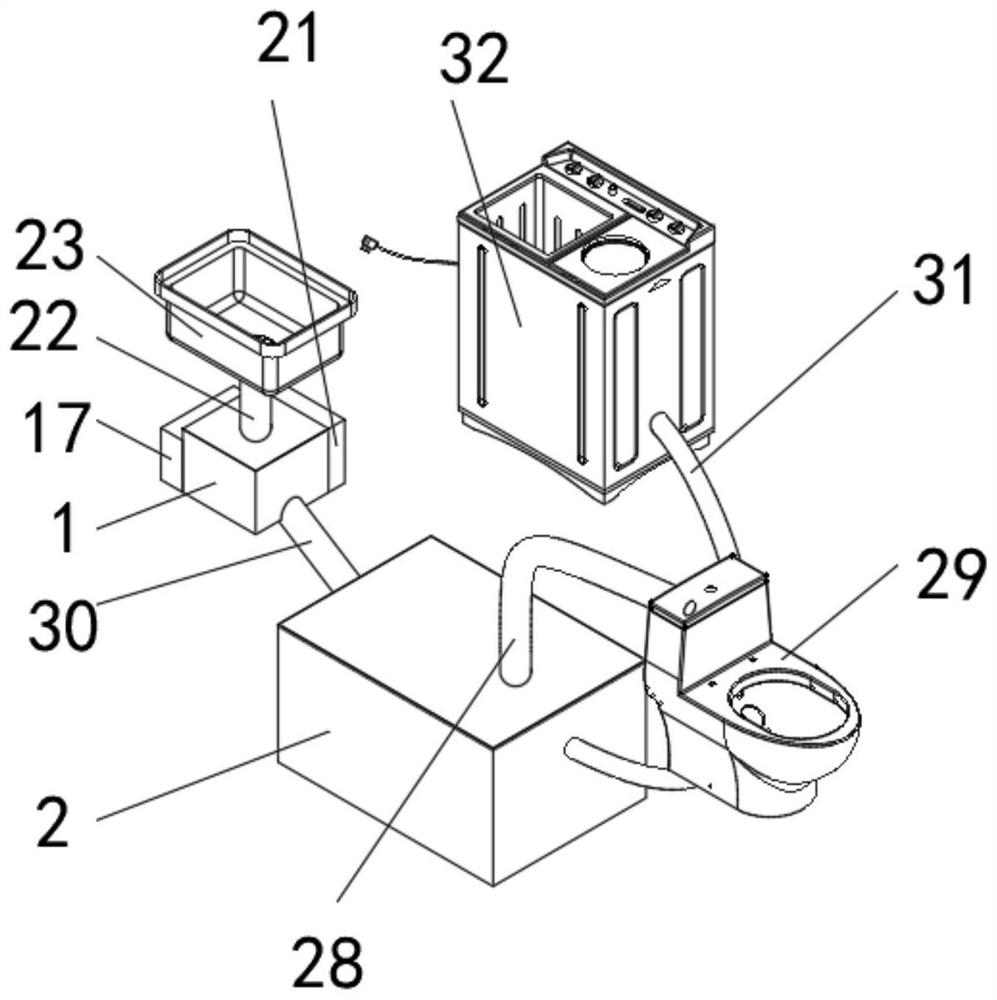

1、该环保型城市生活废水再利用系统，通过第一导水管、第三导水管、第四导水管和储水箱的配合设置，在使用过程中可以将洗衣物、刷碗和洗菜产生的废水收集到储水箱中，再通过压力泵和第二导水管将废水导入到坐便器中，使该环保型城市生活废水再利用系统具备了方便废水收集的效果，达到了废水再利用的目的。
2、该环保型城市生活废水再利用系统，通过过滤板的设置，使该环保型城市生活废水再利用系统具备了过滤洗菜、刷碗时残留的废物的效果，通过清洁板、第一滑块、第二滑槽、第一电机配合设置，在使用过程中通过第一电机转动带动连接杆转动，从而带动第二滑槽左右滑动，进而带动第一滑块和清洁板做左右往复运动，从而达到清洁过滤板上杂物的目的，通过吸气装置、吸附件和脱附件的配合设置，在使用过程中，吸气装置将储水箱中产生的异味气体吸纳到除臭盒中，经过空腔时，空气中的异味被吸附件和脱附件吸纳处理，从而起到去除异味的作用，达到了清新空气的目的。
发明人 （张盼盼;宋卫校;）
