申请日 20200327
公开（公告）日 20201222
IPC分类号 C02F1/461; C02F1/72; C02F1/74; C02F1/78
摘要
一种高浓度废水还原用电芬顿设备，本实用新型涉及废水处理设备技术领域；池体的后侧外壁上固定有电机，电机的输出轴穿过池体的后侧壁后，设置于池体内，输出轴上固定有转动轴，转动轴上套设固定有转轮，转轮的前侧设置有导向杆，导向杆的底部固定有导向凸轮，导向凸轮的底部边缘处固定连接有齿牙，导向凸轮通过转轴与与池体旋接设置，转轴插接固定在轴承内，转动轴设置于导向槽内，转轮的前侧固定连接有凸起，凸起设置于导向槽内；通过在池体内增设有搅拌杆，通过搅拌杆将双氧水、氧气、臭氧等氧化剂进行充分搅拌，提高了氧化剂的氧化反应，并且，能够对电解填料进行搅拌均匀，避免电解填料产生结块，从而避免沉淀在池体底部，提高了电解效率。
权利要求书

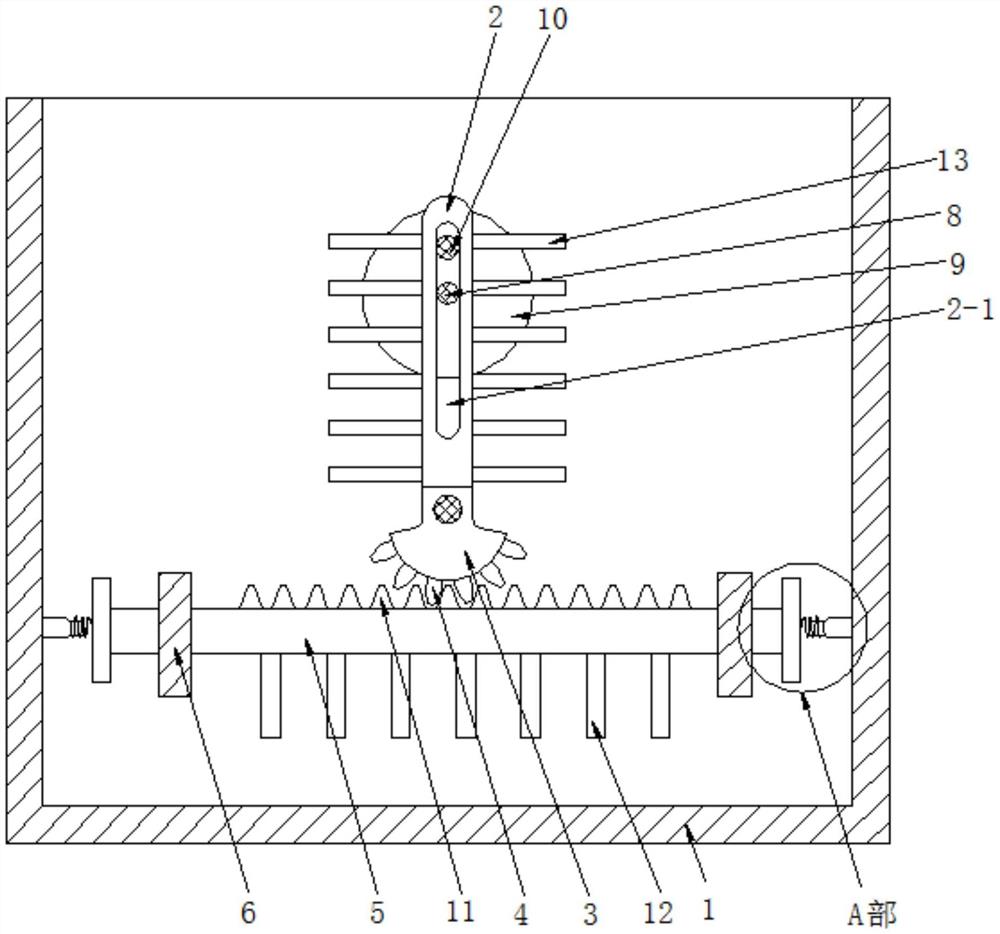

1.一种高浓度废水还原用电芬顿设备，其特征在于：它包含池体(1)、导向杆(2)、导向凸轮(3)、齿牙(4)、导杆(5)、限位块(6)，池体(1)的后侧外壁上固定连接有电机(7)，电机(7)的输出轴穿过池体(1)的后侧壁后，设置于池体(1)内，输出轴上固定连接有转动轴(8)，转动轴(8)上套设固定有转轮(9)，转轮(9)的前侧设置有导向杆(2)，导向杆(2)的底部固定连接有导向凸轮(3)，导向凸轮(3)的底部边缘处固定连接有齿牙(4)，导向凸轮(3)通过转轴与池体(1)旋接设置，池体(1)的前后两侧内壁上均嵌设固定有轴承，转轴插接固定在轴承内，导向杆(2)上开设有导向槽(2-1)，转动轴(8)设置于导向槽(2-1)内，转轮(9)的前侧固定连接有凸起(10)，凸起(10)设置于导向槽(2-1)内，且凸起(10)设置于转动轴(8)的外侧，池体(1)内左右对称设置有限位块(6)，限位块(6)设置于导向凸轮(3)的下侧，限位块(6)的前后两侧分别与池体(1)的前后两侧内壁连接固定，左右两个限位块(6)之间穿设有导杆(5)，导杆(5)上固定连接有齿条(11)，齿条(11)设置于左右两个限位块(6)之间，齿条(11)与齿牙(4)活动啮合设置，导杆(5)的底部固定连接有数个搅拌杆(12)；所述的电机(7)与外部电源连接。
2.根据权利要求1所述的一种高浓度废水还原用电芬顿设备，其特征在于：所述的导向杆(2)的左右两侧均固定连接有数个带动杆(13)，数个带动杆(13)之间呈等间距分布设置。
3.根据权利要求1所述的一种高浓度废水还原用电芬顿设备，其特征在于：所述的导杆(5)的左右两端均固定连接有限位凸块(14)，限位凸块(14)设置于限位块(6)的外侧，池体(1)的左右两侧内壁上均固定连接有固定座(15)，固定座(15)的另一端固定连接有凸台(16)，凸台(16)上套设固定有弹簧(17)，弹簧(17)的另一端与限位凸块(14)连接固定。
4.根据权利要求1所述的一种高浓度废水还原用电芬顿设备，其特征在于：所述的凸起(10)的前侧套设固定有凸盖(18)，凸盖(18)设置于导向杆(2)的前侧。
5.根据权利要求1所述的一种高浓度废水还原用电芬顿设备，其特征在于：所述的转动轴(8)的前侧套设固定有限位盖(19)，限位盖(19)设置于导向杆(2)的前侧。
说明书
一种高浓度废水还原用电芬顿设备
技术领域
本实用新型涉及废水处理设备技术领域，具体涉及一种高浓度废水还原用电芬顿设备。
背景技术
电催化氧化技术是将电作为催化剂，以双氧水、氧气、臭氧等作为氧化剂而进行的氧化反应，催化效率稳定，氧化剂利用率高达95％以上；电芬顿是利用电化学方法产生的Fe2+和H2O2作为芬顿试剂的持续来源，两者产生后立即作用而生成具有高度活性的羟基自由基，使得有机物得到降解，其实质就是在电解过程中直接生成芬顿试剂，根据芬顿试剂Fe2+和H2O2不同的产生方式，可将电芬顿发分为四种类型；传统的电解填料容易板结成块，沉淀在反应池底部，减少池容，阻碍铁碳之间的电极反应，导致电解过程减弱。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种设计合理的高浓度废水还原用电芬顿设备，通过在池体内增设有搅拌杆，通过搅拌杆将双氧水、氧气、臭氧等氧化剂进行充分搅拌，提高了氧化剂的氧化反应，并且，能够对电解填料进行搅拌均匀，避免电解填料产生结块，从而避免沉淀在池体底部，提高了电解效率。
为达到上述目的，本实用新型采用了下列技术方案：它包含池体、导向杆、导向凸轮、齿牙、导杆、限位块，池体的后侧外壁上固定连接有电机，电机的输出轴穿过池体的后侧壁后，设置于池体内，输出轴上固定连接有转动轴，转动轴上套设固定有转轮，转轮的前侧设置有导向杆，导向杆的底部固定连接有导向凸轮，导向凸轮的底部边缘处固定连接有齿牙，导向凸轮通过转轴与与池体旋接设置，池体的前后两侧内壁上均嵌设固定有轴承，转轴插接固定在轴承内，导向杆上开设有导向槽，转动轴设置于导向槽内，转轮的前侧固定连接有凸起，凸起设置于导向槽内，且凸起设置于转动轴的外侧，池体内左右对称设置有限位块，限位块设置于导向凸轮的下侧，限位块的前后两侧分别与池体的前后两侧内壁连接固定，左右两个限位块之间穿设有导杆，导杆上固定连接有齿条，齿条设置于左右两个限位块之间，齿条与齿牙活动啮合设置，导杆的底部固定连接有数个搅拌杆；所述的电机与外部电源连接。
进一步地，所述的导向杆的左右两侧均固定连接有数个带动杆，数个带动杆之间呈等间距分布设置。
进一步地，所述的导杆的左右两端均固定连接有限位凸块，限位凸块设置于限位块的外侧，池体的左右两侧内壁上均固定连接有固定座，固定座的另一端固定连接有凸台，凸台上套设固定有弹簧，弹簧的另一端与限位凸块连接固定。
进一步地，所述的凸起的前侧套设固定有凸盖，凸盖设置于导向杆的前侧。
进一步地，所述的转动轴的前侧套设固定有限位盖，限位盖设置于导向杆的前侧。
采用上述结构后，本实用新型的有益效果是：本实用新型中所述的一种高浓度废水还原用电芬顿设备，通过在池体内增设有搅拌杆，通过搅拌杆将双氧水、氧气、臭氧等氧化剂进行充分搅拌，提高了氧化剂的氧化反应，并且，能够对电解填料进行搅拌均匀，避免电解填料产生结块，从而避免沉淀在池体底部，提高了电解效率。
发明人 （刘冬兰;沈磊;杨文煌;黄国成;黎红安;）
