申请日 20200303
公开（公告）日 20201222
IPC分类号 C02F1/00
摘要
本实用新型提出了食品行业废水处理用调节池，包括并列设置的主池体和溢水池体，主池体和溢水池体通过溢水孔连通，主池体的进液口连接有加药混合装置；加药混合装置包括盒体；主池体内设置有搅拌装置，主池体的内侧壁上设置有进气管，进气管上开设有若干出气孔，进气管连接有进风机，主池体的侧壁上设置有出液口，主池体的底部为锥形集污部，锥形集污部的底部连接有排污管；溢水池体内设置有液位计，溢水池体下部连接有循环液管，循环液管与三通接头连接，循环液管上连接有泵体和电子控制阀。本实用新型功能多样，废水处理效果好。
权利要求书
1.食品行业废水处理用调节池，其特征在于：
包括并列设置的主池体和溢水池体，主池体和溢水池体通过溢水孔连通，主池体的进液口连接有加药混合装置；
加药混合装置包括盒体，盒体通过水平隔板分隔成上腔体和下腔体，上腔体上连接有进药管和进液管，进液管上连接三通接头，上腔体的内顶面和内底面设置有若交错的上竖直隔板，下腔体的两内侧壁设置有若干倾斜交错的下倾斜隔板，水平隔板上开设置有下液口，下腔体设置有混合液出口，混合液出口与进液口连接；
主池体内设置有搅拌装置，主池体的内侧壁上设置有进气管，进气管上开设有若干出气孔，进气管连接有进风机，主池体的侧壁上设置有出液口，主池体的底部为锥形集污部，锥形集污部的底部连接有排污管；
溢水池体内设置有液位计，溢水池体下部连接有循环液管，循环液管与三通接头连接，循环液管上连接有泵体和电子控制阀。
2.如权利要求1所述的食品行业废水处理用调节池，其特征在于：所述搅拌装置包括减速电机和搅拌轴，减速电机与搅拌轴传动连接，搅拌轴上连接有若干搅拌叶片。
3.如权利要求1所述的食品行业废水处理用调节池，其特征在于：所述进药管包括主进药管和若干分进药管。
4.如权利要求1所述的食品行业废水处理用调节池，其特征在于：所述液位计为电子液位计。
5.如权利要求1所述的食品行业废水处理用调节池，其特征在于：所述进气管螺旋形布置在所述主池体的内侧壁上。
6.如权利要求1所述的食品行业废水处理用调节池，其特征在于：所述三通接头还连接有污水进管，污水进管上连接有污水控制阀。
说明书
食品行业废水处理用调节池
技术领域
本实用新型涉及废水处理装置，特别涉及食品行业废水处理用调节池。
背景技术
废水(wastewater)是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水。调节池是用于废水处理的一个装置，在废水处理中起着非常重要的作用。但是现有的调节池结构简单，功能单一，废水处理效果差。
实用新型内容
本实用新型提出了食品行业废水处理用调节池，解决了现有技术中调节池结构简单，功能单一，废水处理效果差的缺陷。
本实用新型的技术方案是这样实现的：

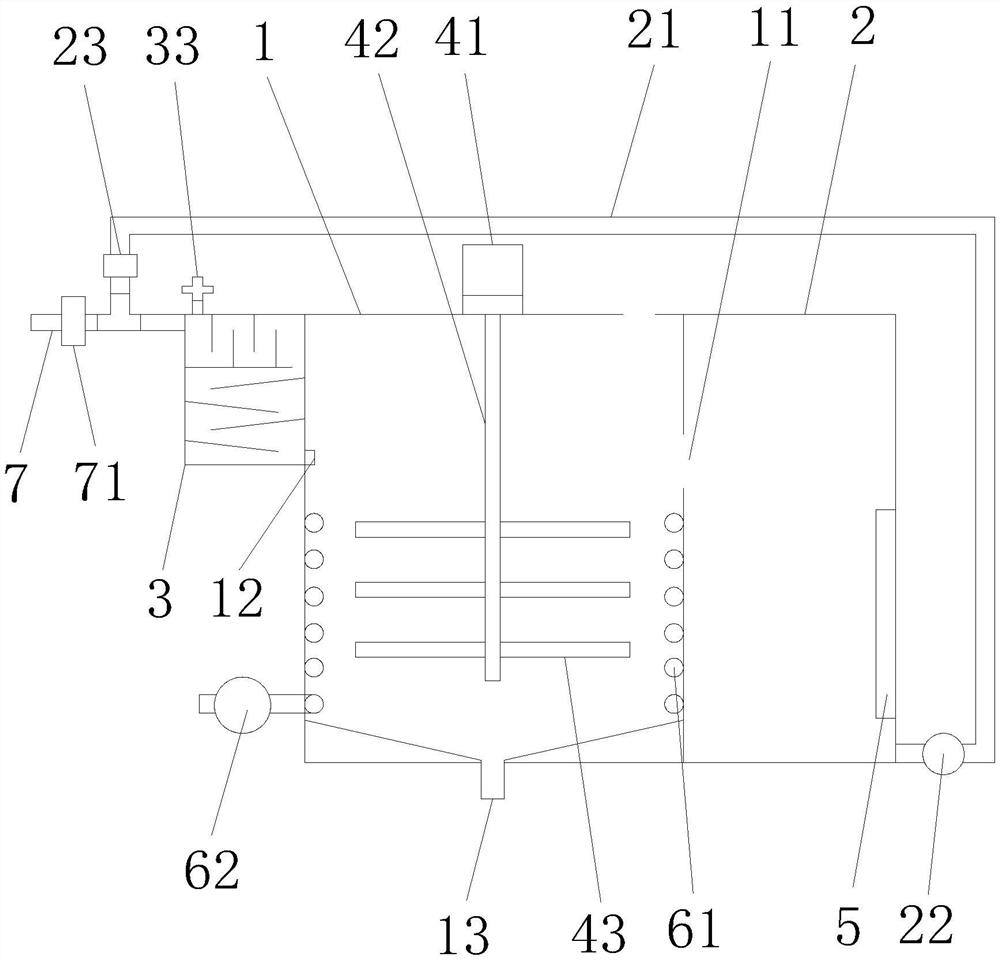

食品行业废水处理用调节池，包括并列设置的主池体和溢水池体，主池体和溢水池体通过溢水孔连通，主池体的进液口连接有加药混合装置；加药混合装置包括盒体，盒体通过水平隔板分隔成上腔体和下腔体，上腔体上连接有进药管和进液管，进液管上连接三通接头，上腔体的内顶面和内底面设置有若交错的上竖直隔板，下腔体的两内侧壁设置有若干倾斜交错的下倾斜隔板，水平隔板上开设置有下液口，下腔体设置有混合液出口，混合液出口与进液口连接；主池体内设置有搅拌装置，主池体的内侧壁上设置有进气管，进气管上开设有若干出气孔，进气管连接有进风机，主池体的侧壁上设置有出液口，主池体的底部为锥形集污部，锥形集污部的底部连接有排污管；溢水池体内设置有液位计，溢水池体下部连接有循环液管，循环液管与三通接头连接，循环液管上连接有泵体和电子控制阀。
优选地，所述搅拌装置包括减速电机和搅拌轴，减速电机与搅拌轴传动连接，搅拌轴上连接有若干搅拌叶片。
优选地，所述进药管包括主进药管和若干分进药管。
优选地，所述液位计为电子液位计。
优选地，所述进气管螺旋形布置在所述主池体的内侧壁上。
优选地，所述三通接头还连接有污水进管，污水进管上连接有污水控制阀。
本实用新型的有益效果：本实用新型可以支持各种药剂的添加，并且可以使添加的药剂与进入的污水混合均匀，效果更好；主池体内设置进气管，用于输入空气，提供氧气，配合主池体内的搅拌装置，可以使药剂与污水混合均匀，反应充分；主池体的底部为锥形集污部，用于收集沉淀的污物；溢水池体用于调节污水量，当主池体内污水过多时，从溢水孔进入溢水池，当液位计检测到水位太高时，启动泵体，将污水通过循环液管再次进入加药混合装置。
发明人 （兰习茂）
