申请日 20191216
公开（公告）日 20201103
IPC分类号 C02F1/06; C01C1/10; C02F101/16
摘要
本实用新型公开了一种适用于蒸氨废水的氨气回收利用装置，其包括闪蒸筒和射流泵，所述闪蒸筒的顶部通过进水管与蒸氨塔的废水泵连接，底部设有排水管，所述排水管上设有排水阀，所述射流泵的高压气体入口通过中压蒸汽管与中压蒸汽源连接，吸气口与闪蒸筒侧壁上部的排气管连接，排气口通过蒸氨塔进气阀与蒸氨塔进气管连接。本实用新型利用中压蒸汽高速流经射流泵所产生的负压，将废水中的氨气等带入蒸氨塔，降低蒸氨废水含氨量，实现氨气的回收利用。该装置不仅可有效防止废水中残存的氨气腐蚀管道和设备，还可避免氨气散发至空气造成环境污染和资源浪费，降低废水处理成本。此外，本装置还具有结构简单，工作可靠，调节方便等优点。
权利要求书

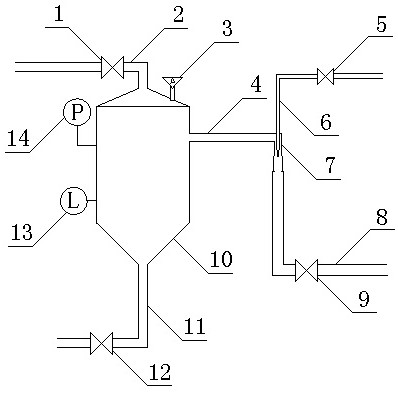

1.一种适用于蒸氨废水的氨气回收利用装置，其特征是，构成中包括闪蒸筒（10）和射流泵（7），所述闪蒸筒（10）的顶部通过进水管（2）与蒸氨塔的废水泵连接，底部设有排水管（11），所述排水管（11）上设有排水阀（12），所述射流泵（7）的高压气体入口通过中压蒸汽管（6）与中压蒸汽源连接，吸气口与闪蒸筒（10）侧壁上部的排气管（4）连接，排气口通过蒸氨塔进气阀（9）与蒸氨塔进气管（8）连接。
2.根据权利要求1所述的一种适用于蒸氨废水的氨气回收利用装置，其特征是，所述进水管（2）上设有废水调节阀（1），所述闪蒸筒（10）的侧部装有液位计（13），所述液位计（13）的信号输出端接废水调节阀（1）的控制器。
3.根据权利要求1或2所述的一种适用于蒸氨废水的氨气回收利用装置，其特征是，所述闪蒸筒（10）的顶部设有安全阀（3）。
4.根据权利要求3所述的一种适用于蒸氨废水的氨气回收利用装置，其特征是，所述闪蒸筒（10）上设有压力表（14）。
5.根据权利要求4所述的一种适用于蒸氨废水的氨气回收利用装置，其特征是，所述中压蒸汽管（6）上设有蒸汽阀（5）。
6.根据权利要求5所述的一种适用于蒸氨废水的氨气回收利用装置，其特征是，所述闪蒸筒（10）为竖直放置的圆筒。
说明书
适用于蒸氨废水的氨气回收利用装置
技术领域
本实用新型涉及一种用于对焦炉煤气净化系统产生的蒸氨废水中的氨气进行回收和利用的装置，属于废水处理技术领域。
背景技术
在焦炉煤气净化系统，焦炉煤气洗涤产生的富液送往蒸氨脱酸系统后，用蒸汽蒸出其中的NH3、H2S、HCN、CO2等，用于生产硫铵、硫酸和黄血盐钠等产品。富液经过蒸氨脱酸处理后，产生的蒸氨废水送往预处理系统，经过冷却后，一部分送往焦炉煤气洗涤塔，用于洗涤煤气中的NH3、 HCN等。一部分送往生化废水处理系统，经过生化处理后，进行二次利用。
从蒸氨塔底部出来的蒸氨废水中仍然夹带有少量的NH3、H2S、HCN、CO2等，如果不进行回收，不但浪费一定量的化产资源，而且随蒸氨废水送往预处理系统后，NH3、H2S等散发至空气中，会污染环境，损害人体健康；在管道输送、冷却过程中，会腐蚀管道及设备；送往煤气洗涤塔，会降低洗氨效果，进行生化处理，会增加处理成本。因此设计一种蒸氨废水的氨气回收利用装置是十分必要的。
实用新型内容
本实用新型的目的在于针对现有技术之弊端，提供一种适用于蒸氨废水的氨气回收利用装置，以防止蒸氨废水中残存的氨气腐蚀管道和设备，避免造成环境污染和资源浪费。
为实现上述目的，本实用新型采用如下技术方案：
一种适用于蒸氨废水的氨气回收利用装置，构成中包括闪蒸筒和射流泵，所述闪蒸筒的顶部通过进水管与蒸氨塔的废水泵连接，底部设有排水管，所述排水管上设有排水阀，所述射流泵的高压气体入口通过中压蒸汽管与中压蒸汽源连接，吸气口与闪蒸筒侧壁上部的排气管连接，排气口通过蒸氨塔进气阀与蒸氨塔进气管连接。
上述适用于蒸氨废水的氨气回收利用装置，所述进水管上设有废水调节阀，所述闪蒸筒的侧部装有液位计，所述液位计的信号输出端接废水调节阀的控制器。
上述适用于蒸氨废水的氨气回收利用装置，所述闪蒸筒的顶部设有安全阀。
上述适用于蒸氨废水的氨气回收利用装置，所述闪蒸筒上设有压力表。
上述适用于蒸氨废水的氨气回收利用装置，所述中压蒸汽管上设有蒸汽阀。
上述适用于蒸氨废水的氨气回收利用装置，所述闪蒸筒为竖直放置的圆筒。
本实用新型利用中压蒸汽高速流经射流泵所产生的负压，将废水中的氨气等带入蒸氨塔，降低蒸氨废水含氨量，实现氨气的回收利用。该装置不仅可有效防止废水中残存的氨气腐蚀管道和设备，还可避免氨气散发至空气造成环境污染和资源浪费，降低废水处理成本。此外，本装置还具有结构简单，工作可靠，调节方便等优点。
发明人 （艾山;王宏军;梁成忠;孙峰;刘玉环;）
