申请日 20200109
公开（公告）日 20201124
IPC分类号 C02F9/14; C02F103/20
摘要

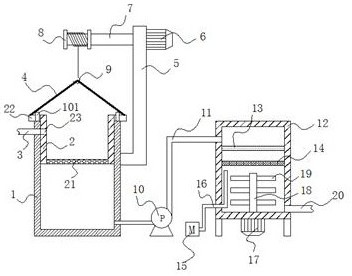

本实用新型公开了一种应用于生猪养殖的废水处理设备，回收筒底部安装一层过滤网，回收筒通过挂接耳挂接在过滤箱上口的位置，过滤箱上端面左右两侧设有对挂接耳进行限位的限位机构，回收筒对应于废水进管的位置开有连通孔，连接绳的两端系接在左右两侧的两个挂接耳上，横轴右端与收卷电机输出轴端部固接，横轴左端固接一个线盘，线盘上缠绕有吊装绳，在吊装绳伸出线盘的一端固接一个挂钩，废水出管另一端连接在处理箱外周面上侧，处理箱内部由上到下依次安装有PP棉过滤层以及活性炭过滤层，臭氧发生器置于处理箱一侧，臭氧进管伸入处理箱内部，净水出管连接在处理箱外周面底部一侧。本实用新型具有处理效果好、节约资源的优点。
权利要求书
1.一种应用于生猪养殖的废水处理设备，包括：过滤箱、回收筒、废水进管、连接绳、支架、收卷电机、横轴、线盘、挂钩、废水泵、废水出管、处理箱、PP棉过滤层、活性炭过滤层、臭氧发生器、臭氧进管、搅拌电机、搅拌轴、搅拌杆、净水出管，所述过滤箱上部敞口，且在过滤箱上口处设置一个回收筒，其特征在于：所述回收筒底部安装一层过滤网，所述回收筒外壁上端左右两侧分别固接一个挂接耳，所述回收筒通过挂接耳挂接在过滤箱上口的位置，所述过滤箱上端面左右两侧设有对挂接耳进行限位的限位机构，所述废水进管连接在过滤箱外周面上侧，所述回收筒对应于废水进管的位置开有连通孔，所述连接绳的两端系接在左右两侧的两个挂接耳上，所述支架固接在过滤箱外周面上册，所述支架上部安装一个收卷电机，所述收卷电机的输出轴向左伸出支架，所述横轴右端与收卷电机输出轴端部固接，所述横轴左端固接一个线盘，所述线盘上缠绕有吊装绳，且在吊装绳伸出线盘的一端固接一个挂钩，所述废水泵进口通过管道与过滤箱底部一侧连接，所述废水泵出口连接一根废水出管，所述废水出管另一端连接在处理箱外周面上侧，所述处理箱内部由上到下依次安装有PP棉过滤层以及活性炭过滤层，所述臭氧发生器置于处理箱一侧，所述臭氧发生器连接一根臭氧进管，所述臭氧进管伸入处理箱内部，所述搅拌电机安装在处理箱下端面，所述搅拌电机输出轴伸入处理箱内部且端部竖直固接一根搅拌轴，所述搅拌轴外周面左右两侧分别固接一排搅拌杆，所述净水出管连接在处理箱外周面底部一侧。
2.根据权利要求1中所述的一种应用于生猪养殖的废水处理设备，其特征在于：所述回收筒外径与过滤箱内径一致。
3.根据权利要求1中所述的一种应用于生猪养殖的废水处理设备，其特征在于：所述过滤箱上端面左右两侧的限位机构为设置在挂接耳内外两侧的两个固定柱，两个固定柱之间的间距与挂接耳宽度一致。
4.根据权利要求1中所述的一种应用于生猪养殖的废水处理设备，其特征在于：所述收卷电机为能够实现正反转的电机。
5.根据权利要求1中所述的一种应用于生猪养殖的废水处理设备，其特征在于：所述废水出管与处理箱的连接位置置于PP棉过滤层的上方。
说明书
一种应用于生猪养殖的废水处理设备
技术领域
本实用新型涉及一种应用于生猪养殖的废水处理设备，应用于生猪养殖技术领域。
背景技术
我国是一个养殖大国，猪肉也是我们日常生活中最常食用的肉类产品，我国饲养生猪的厂家有很多，正是由于养殖厂家的数量增加，由畜牧养殖场排放的大量废水已经成为环境的重要污染源，目前市场上用于养殖场的废水处理设备结构过于简单，多数只是通过过滤去除废水中杂质，未对废水进行深度处理，造成废水处理效果不理想；同时生猪养殖中的废水中还含有一定量的生猪粪便，粪便可用于加工成有机肥，现有的废水处理设备并未对这些动物粪便进行收集，造成资源浪费。
实用新型内容
为解决现有技术方案的缺陷，本实用新型公开了一种应用于生猪养殖的废水处理设备，本申请结具有处理效果好、节约资源的优点。
本实用新型公开了一种应用于生猪养殖的废水处理设备，包括：过滤箱、回收筒、废水进管、连接绳、支架、收卷电机、横轴、线盘、挂钩、废水泵、废水出管、处理箱、PP棉过滤层、活性炭过滤层、臭氧发生器、臭氧进管、搅拌电机、搅拌轴、搅拌杆、净水出管，所述过滤箱上部敞口，且在过滤箱上口处设置一个回收筒，所述回收筒底部安装一层过滤网，所述回收筒外壁上端左右两侧分别固接一个挂接耳，所述回收筒通过挂接耳挂接在过滤箱上口的位置，所述过滤箱上端面左右两侧设有对挂接耳进行限位的限位机构，所述废水进管连接在过滤箱外周面上侧，所述回收筒对应于废水进管的位置开有连通孔，所述连接绳的两端系接在左右两侧的两个挂接耳上，所述支架固接在过滤箱外周面上册，所述支架上部安装一个收卷电机，所述收卷电机的输出轴向左伸出支架，所述横轴右端与收卷电机输出轴端部固接，所述横轴左端固接一个线盘，所述线盘上缠绕有吊装绳，且在吊装绳伸出线盘的一端固接一个挂钩，所述废水泵进口通过管道与过滤箱底部一侧连接，所述废水泵出口连接一根废水出管，所述废水出管另一端连接在处理箱外周面上侧，所述处理箱内部由上到下依次安装有PP棉过滤层以及活性炭过滤层，所述臭氧发生器置于处理箱一侧，所述臭氧发生器连接一根臭氧进管，所述臭氧进管伸入处理箱内部，所述搅拌电机安装在处理箱下端面，所述搅拌电机输出轴伸入处理箱内部且端部竖直固接一根搅拌轴，所述搅拌轴外周面左右两侧分别固接一排搅拌杆，所述净水出管连接在处理箱外周面底部一侧。
所述回收筒外径与过滤箱内径一致。
所述过滤箱上端面左右两侧的限位机构为设置在挂接耳内外两侧的两个固定柱，两个固定柱之间的间距与挂接耳宽度一致。
所述收卷电机为能够实现正反转的电机。
所述废水出管与处理箱的连接位置置于PP棉过滤层的上方。
采用本技术方案，具有以下优点：
1、处理效果好；
2、节约资源。
发明人 （周坚业）
