申请日 20200416
公开（公告）日 20201124
IPC分类号 C02F1/20; C02F1/02; C02F1/00; B01D33/17; B01D33/41; B08B15/00; C02F101/16
摘要
本实用新型公开了高浓度氨氮废水处理一体化设备，涉及氨氮废水处理技术领域，具体为高浓度氨氮废水处理一体化设备，包括罐体、盖板、安全阀、过滤盘、布水器，罐体的内部固定连接有若干个支撑挡圈，过滤盘的下端外侧转动连接在支撑挡圈的上端，过滤盘的轴心处固定连接有旋转轴，旋转轴的一端设置有减速器，减速器的一端传动连接有电机，罐体的内部插接有废气收集管道，盖板的顶部设置有安全阀，罐体的侧面联通有废水导入管，布水器的一端固定连接在废水导入管的一端。该高浓度氨氮废水处理一体化设备,通过旋转轴、过滤盘、支撑挡圈的配合设置，旋转可帮助废水更好的实现层层过滤且均匀的铺洒到过滤盘的上，增加每层过滤物质的利用率。
权利要求书

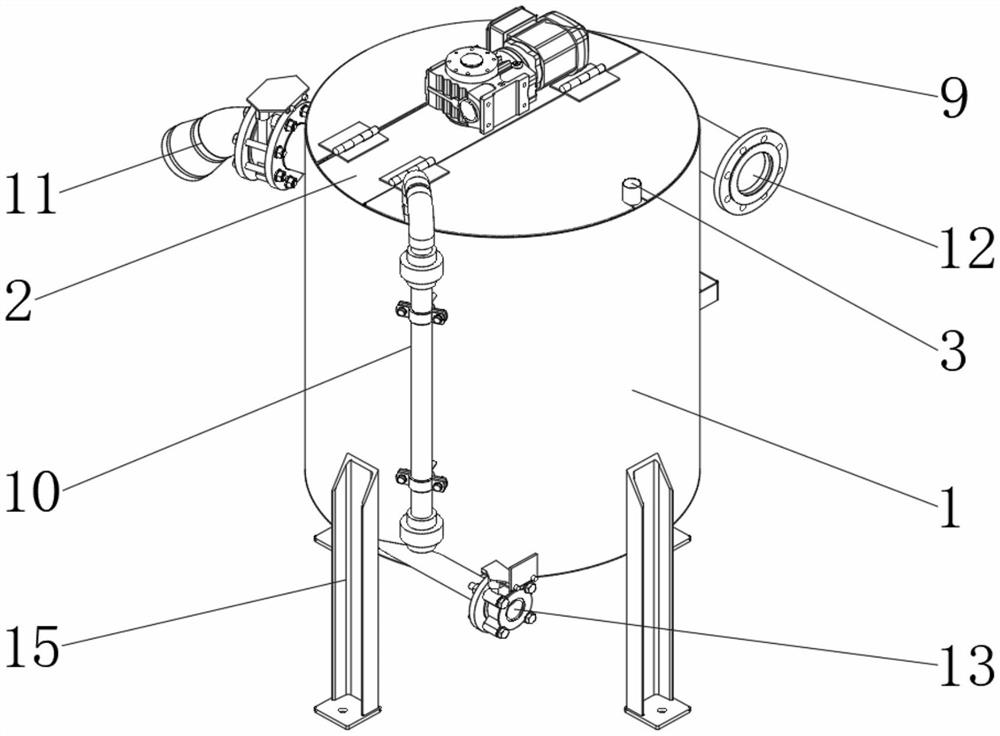

1.高浓度氨氮废水处理一体化设备，包括罐体(1)、盖板(2)、安全阀(3)、过滤盘(4)和布水器(5)，其特征在于：所述罐体(1)的内部固定连接有若干个支撑挡圈(6)，所述过滤盘(4)的下端外侧转动连接在支撑挡圈(6)的上端，所述过滤盘(4)的轴心处固定连接有旋转轴(7)，所述旋转轴(7)的一端设置有减速器(8)，所述减速器(8)的一端传动连接有电机(9)，所述电机(9)的一端固定连接在盖板(2)的顶部，所述盖板扣接在罐体(1)的上端，所述罐体(1)的内部插接有废气收集管道(10)，所述盖板(2)的顶部设置有安全阀(3)，所述罐体(1)的侧面联通有废水导入管(11)，所述布水器(5)的一端固定连接在废水导入管(11)的一端。
2.根据权利要求1所述的高浓度氨氮废水处理一体化设备，其特征在于：所述罐体(1)的侧面固定连接有通气管(12)，所述罐体(1)的底部侧端设置有出水口(13)。
3.根据权利要求1所述的高浓度氨氮废水处理一体化设备，其特征在于：所述罐体(1)的外侧固定连接有三个支撑腿(15)，所述罐体(1)的底部固定连接有出渣口(14)。
4.根据权利要求1所述的高浓度氨氮废水处理一体化设备，其特征在于：所述过滤盘(4)的外圈固定连接有挡水板(401)，所述过滤盘(4)的数量为若干个，若干个所述过滤盘(4)从上往下依次设置有不同的过滤物质。
5.根据权利要求1所述的高浓度氨氮废水处理一体化设备，其特征在于：所述旋转轴(7)的底部转动连接有轴承座(16)，所述轴承座(16)的外侧通过支撑杆固定连接在罐体(1)的内部。
6.根据权利要求1所述的高浓度氨氮废水处理一体化设备，其特征在于：所述废气收集管道(10)的一端设置有气液分离器(17)，所述气液分离器固定连接在盖板(2)的内侧。
说明书
高浓度氨氮废水处理一体化设备
技术领域
本实用新型涉及氨氮废水处理技术领域，具体为高浓度氨氮废水处理一体化设备。
背景技术
氨氮废水主要来源于化肥、焦化、石化、制药、食品、垃圾填埋场等，大量氨氮废水排入水体不仅引起水体富营养化、造成水体黑臭，给水处理的难度和成本加大，甚至对人群及生物产生毒害作用，针对氨氮废水的处理工艺(2014年前)有生物法、物化法的各种处理工艺等。
在中国实用新型专利申请公开说明书CN208791401U中公开的高浓度氨氮废水处理一体化设备，虽然，该高浓度氨氮废水处理一体化设备，通风管与外部相连通时，再让加热电阻丝接通电源，从而可向气液分离罐内部输送高温气体，从而有助于使氨氮与废水充分分离，气液分离罐的外壁设有清理门，从而便于对气液分离器、拉西环填料层、阶梯环填料层和聚丙烯多面空心层上积聚的杂物进行清理，但是，该高浓度氨氮废水处理一体化设备，布水器覆盖在最上层的过滤物上端，不能使水很好的摊开在过滤物上端，阻碍了气液分离进程，另外，分离出来的氨氮气体没有及时的被抽离出，再加上一直鼓入高温气体，容易发生爆炸的危险。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了高浓度氨氮废水处理一体化设备，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：高浓度氨氮废水处理一体化设备，包括罐体、盖板、安全阀、过滤盘、布水器，所述罐体的内部固定连接有若干个支撑挡圈，所述过滤盘的下端外侧转动连接在支撑挡圈的上端，所述过滤盘的轴心处固定连接有旋转轴，所述旋转轴的一端设置有减速器，所述减速器的一端传动连接有电机，所述电机的一端固定连接在盖板的顶部，所述盖板扣接在罐体的上端，所述罐体的内部插接有废气收集管道，所述盖板的顶部设置有安全阀，所述罐体的侧面联通有废水导入管，所述布水器的一端固定连接在废水导入管的一端。
可选的，所述罐体的侧面固定连接有通气管，所述罐体的底部侧端设置有出水口。
可选的，所述罐体的外侧固定连接有三个支撑腿，所述罐体的底部固定连接有出渣口。
可选的，所述过滤盘的外圈固定连接有挡水板，所述过滤盘的数量为若干个，若干个所述过滤盘从上往下依次设置有不同的过滤物质。
可选的，所述旋转轴的底部转动连接有轴承座，所述轴承座的外侧通过支撑杆固定连接在罐体的内部。
可选的，所述废气收集管道的一端设置有气液分离器，所述气液分离器固定连接在盖板的内侧。
(三)有益效果
本实用新型提供了高浓度氨氮废水处理一体化设备，具备以下有益效果：
1、该高浓度氨氮废水处理一体化设备，通过旋转轴、过滤盘、支撑挡圈的配合设置，在电机和减速器的作用下，旋转轴联动若干个过滤盘在支撑挡圈的上端旋转，帮助废水更好的实现层层过滤，同时在配合布水器的设置，在过旋转时能够把废水均匀的铺洒到过滤盘的上，从而增加每层过滤物质的利用率，可显著提高氨氮废水的处理效果。
2、该高浓度氨氮废水处理一体化设备，通过安全阀3和废气收集管道10的配合设置，在使用过程中不断鼓入的高温气体和分离出的氨氮体，经过废气收集管道排出，起到防止有害气体外泄的作用，当罐体1内部气压过大时会触发安全阀门打开，对内部进行强制泄压，达到了防爆的目的，提高该氨氮废水处理设备的安全性。
发明人 （张乾志;孙小波;孙凯前;王晋;王磊;吕广利;）
