申请日 20200509
公开（公告）日 20201204
IPC分类号 C02F9/10
摘要
本实用新型公开了一种稀土加工废水处理装置，包括蒸馏箱，所述蒸馏箱的顶部外壁放置有箱盖，且箱盖的底部外壁设有收集组件，所述收集组件包括两个一号液压缸、两个二号液压缸和两个三号液压缸，且两个一号液压缸的底部外壁均固定连接有一号连接杆，两个一号连接杆的底部外壁固定连接有同一个一号滤网，两个一号液压缸连接有同步液压系统，两个所述二号液压缸的底部外壁均固定连接有二号连接杆。本实用新型通过设置有收集组件，进行废水蒸馏时，依次调节收集组件中的一号液压缸、二号液压缸和三号液压缸带动下方的一号滤网、二号滤网和三号滤网将废水中蒸馏得出的杂质带起，从而使得杂质与废水分离，提高废水蒸馏效率和蒸馏效果。
权利要求书

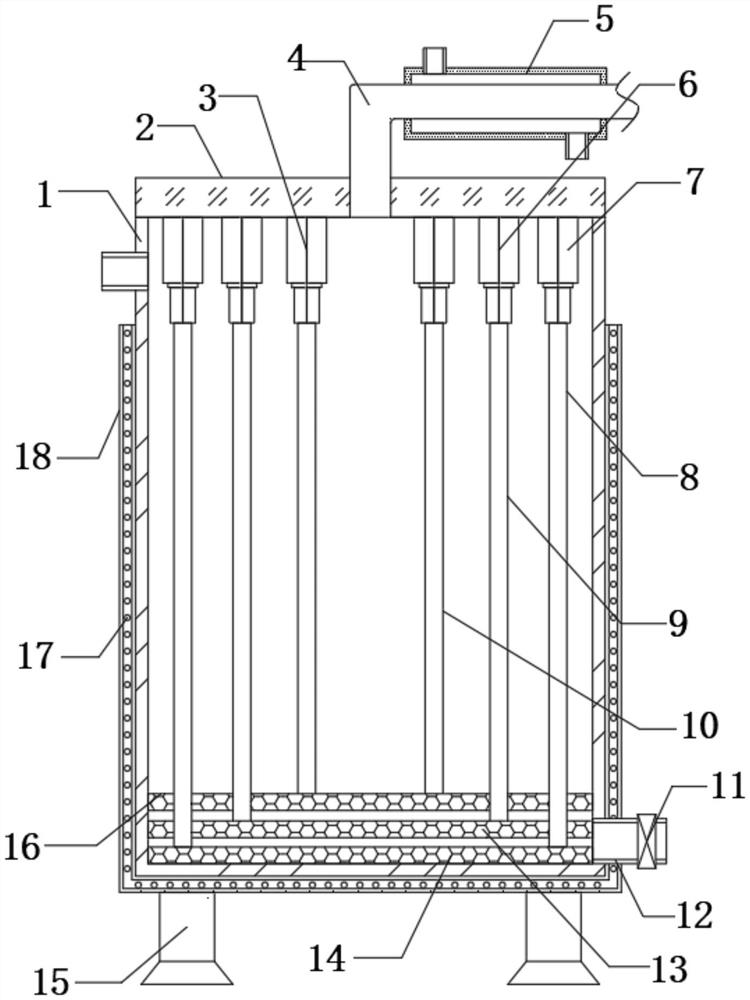

1.一种稀土加工废水处理装置，包括蒸馏箱（1），其特征在于，所述蒸馏箱（1）的顶部外壁放置有箱盖（2），且箱盖（2）的底部外壁设有收集组件，所述收集组件包括两个一号液压缸（3）、两个二号液压缸（6）和两个三号液压缸（7），且两个一号液压缸（3）的底部外壁均固定连接有一号连接杆（10），两个一号连接杆（10）的底部外壁固定连接有同一个一号滤网（16），两个一号液压缸（3）连接有同步液压系统，两个所述二号液压缸（6）的底部外壁均固定连接有二号连接杆（9），且两个二号连接杆（9）的底部外壁固定连接有同一个二号滤网（13），两个二号液压缸（6）连接有同步液压系统，两个所述三号液压缸（7）的底部外壁均固定连接有三号连接杆（8），且两个三号连接杆（8）的底部外壁固定连接有同一个三号滤网（14），两个三号液压缸（7）连接有同步液压系统。
2.根据权利要求1所述的一种稀土加工废水处理装置，其特征在于，所述蒸馏箱（1）的底部外壁四角均固定连接有支撑座（15）。
3.根据权利要求1所述的一种稀土加工废水处理装置，其特征在于，所述箱盖（2）的顶部外壁开有连接孔，且连接孔的内壁固定连接有排气管（4）。
4.根据权利要求3所述的一种稀土加工废水处理装置，其特征在于，所述排气管（4）的外壁固定连接有冷却管（5），且冷却管（5）的外壁固定连接有进水管和出水管，进水管和出水管连接有循环水系统。
5.根据权利要求1所述的一种稀土加工废水处理装置，其特征在于，所述蒸馏箱（1）的外壁固定连接有加热层（18），且加热层（18）的内壁等距离固定连接有电加热丝（17）。
6.根据权利要求5所述的一种稀土加工废水处理装置，其特征在于，所述蒸馏箱（1）靠近底端的外壁固定连接有排液管（12），且排液管（12）的外壁通过法兰连接有阀门（11）。
7.根据权利要求1-6任一所述的一种稀土加工废水处理装置，其特征在于，所述蒸馏箱（1）的两侧外壁均固定连接有支撑板（21），且两个支撑板（21）的顶部外壁均固定连接有气缸（20），两个气缸（20）的顶部外壁均固定连接有连接板（19），两个连接板（19）均固定连接于箱盖（2）的外壁。
说明书
一种稀土加工废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种稀土加工废水处理装置。
背景技术
稀土有“工业维生素”的美称，现如今已成为极其重要的战略资源；稀土元素在石油、化工、冶金、纺织、陶瓷、玻璃、永磁材料等领域都得到了广泛的应用，稀土氧化物在加工过程中会产生一定的废水，工业废水排放，造成严重的污染，不仅加快水资源短缺的现状，而且严重影响人们的身心健康，因此，需要对稀土加工产生的废水进行处理。
稀土加工产生的废水在处理过程中需要对其进行蒸馏处理，现有的废水处理装置存在有不足之处：进行废水蒸馏时，蒸馏的过程中，废水中的杂质一直处于水体中，这就造成杂质吸收大量的热量，降低废水蒸馏的速度，同时，也极大的影响废水的蒸馏效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种稀土加工废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种稀土加工废水处理装置，包括蒸馏箱，所述蒸馏箱的顶部外壁放置有箱盖，且箱盖的底部外壁设有收集组件，所述收集组件包括两个一号液压缸、两个二号液压缸和两个三号液压缸，且两个一号液压缸的底部外壁均固定连接有一号连接杆，两个一号连接杆的底部外壁固定连接有同一个一号滤网，两个一号液压缸连接有同步液压系统，两个所述二号液压缸的底部外壁均固定连接有二号连接杆，且两个二号连接杆的底部外壁固定连接有同一个二号滤网，两个二号液压缸连接有同步液压系统，两个所述三号液压缸的底部外壁均固定连接有三号连接杆，且两个三号连接杆的底部外壁固定连接有同一个三号滤网，两个三号液压缸连接有同步液压系统。
进一步的，所述蒸馏箱的底部外壁四角均固定连接有支撑座。
进一步的，所述箱盖的顶部外壁开有连接孔，且连接孔的内壁固定连接有排气管。
进一步的，所述排气管的外壁固定连接有冷却管，且冷却管的外壁固定连接有进水管和出水管，进水管和出水管连接有循环水系统。
进一步的，所述蒸馏箱的外壁固定连接有加热层，且加热层的内壁等距离固定连接有电加热丝。
进一步的，所述蒸馏箱靠近底端的外壁固定连接有排液管，且排液管的外壁通过法兰连接有阀门。
进一步的，所述蒸馏箱的两侧外壁均固定连接有支撑板，且两个支撑板的顶部外壁均固定连接有气缸，两个气缸的顶部外壁均固定连接有连接板，两个连接板均固定连接于箱盖的外壁。
本实用新型的有益效果为：
1、通过设置有收集组件，进行废水蒸馏时，依次调节收集组件中的一号液压缸、二号液压缸和三号液压缸带动下方的一号滤网、二号滤网和三号滤网将废水中蒸馏得出的杂质带起，从而使得杂质与废水分离，提高废水蒸馏效率和蒸馏效果。
2、通过设置有冷却管，冷却管安装于排气管的外侧，蒸馏过后的气体通过冷却管中的冷却水对其进行冷却操作，同时，冷却管上的进水管和出水管与循环水系统连接，从而对热量进行部分回收，降低能源损耗。
3、通过设置有连接板和气缸，进行一号滤网、二号滤网和三号滤网上的杂质处理时，通过调节气缸带动连接板上的箱盖升起，从而提高杂质收集的便捷性，同时，也避免人工提升时热量对工作人员造成伤害。
发明人 （钟竞德）
