申请日 2020.03.21
公开（公告）日 2020.12.04
IPC分类号 C02F1/00
摘要
本实用新型公开了一种循环疏通式工业废水处理装置，其结构包括电控盒、挡板、通气口、机体、循环疏通器、隔板、回流腔、底座、出水口，本实用新型将废水通过机体上装配的循环疏通器进水口流入混液腔中，接线盒与电机轴相导接电控盒，电机轴、轴杆、搅拌架组合构成具有搅拌废水的混合机构，用于加药液的混料处理作业，则电机轴在轴杆的支撑下带动搅拌架绕混液腔内部不断转动，废水满溢流向导流管，开口内通回流腔，进而通过循环泵下端抽水管复吸废水到混液腔，具有循环疏通废水的功能，能够有效提高废水流动性与废水处理效果。
权利要求书

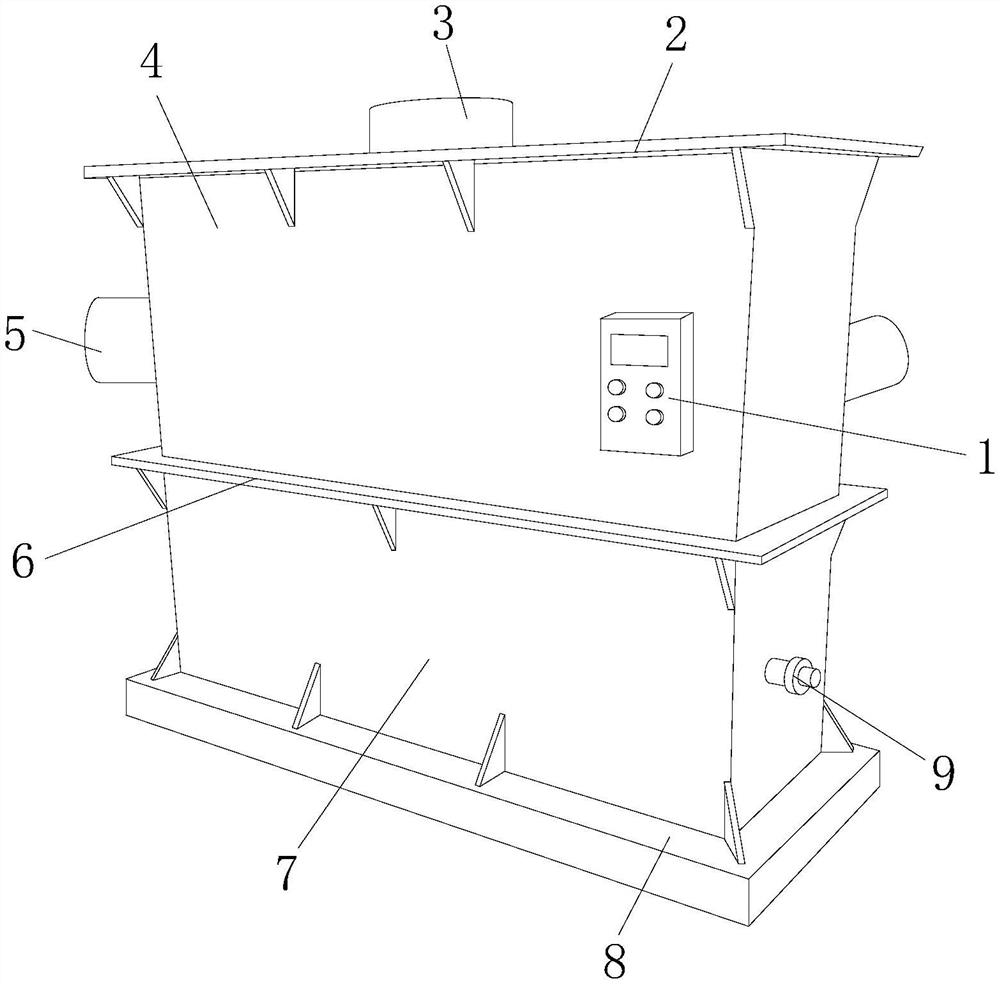

1.一种循环疏通式工业废水处理装置，其结构包括电控盒(1)、挡板(2)、通气口(3)、机体(4)、循环疏通器(5)、隔板(6)、回流腔(7)、底座(8)、出水口(9)，其特征在于：
所述机体(4)上设有固定在顶部凹槽处的通气口(3)，所述机体(4)前壁上设有内嵌式电控盒(1)，所述机体(4)组合结构下部底座(8)固定相连，所述回流腔(7)由机体(4)下强化一体构成，所述机体(4)上设有位于结构示图右下壁处的出水口(9)，所述出水口(9)内通回流腔(7)壁孔，所述机体(4)上设有装配式循环疏通器(5)。
2.根据权利要求1所述的一种循环疏通式工业废水处理装置，其特征在于：所述循环疏通器(5)包括导流管(A1)、电机轴(B2)、轴杆(C3)、搅拌架(D4)、混液腔(E5)、接线盒(F6)、循环泵(G7)、抽水管(G71)，所述导流管(A1)安装在回流腔(7)与混液腔(E5)对接壁面上，所述混液腔(E5)由机体(4)上腔一体构成，所述电机轴(B2)装配在混液腔(E5)侧壁上，所述混液腔(E5)示图右槽配设有循环泵(G7)，所述循环泵(G7)右接头相径接抽水管(G71)，所述抽水管(G71)垂置于回流腔(7)中，所述接线盒(F6)装配在循环泵(G7)表面上，所述轴杆(C3)表面设有搅拌架(D4)，且通过电机轴(B2)保持转动中点位置固定。
3.根据权利要求1所述的一种循环疏通式工业废水处理装置，其特征在于：所述通气口(3)安装在挡板(2)表面上方。
4.根据权利要求1所述的一种循环疏通式工业废水处理装置，其特征在于：所述隔板(6)横置于回流腔(7)表面凹槽上。
5.根据权利要求1所述的一种循环疏通式工业废水处理装置，其特征在于：所述挡板(2)位置相间隔底座(8)。
6.根据权利要求1所述的一种循环疏通式工业废水处理装置，其特征在于：所述底座(8)表面与回流腔(7)相叠接。
说明书
一种循环疏通式工业废水处理装置
技术领域
本实用新型是一种循环疏通式工业废水处理装置，属于工业废水处理技术领域。
背景技术
污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。
但在处理废水过程中，由于异物和颗粒容易堵塞管道，导致废水流动性较低，同时降低废水处理效率，现有的工业废水处理需要进行循环式多次过滤，无法达到较好的净化效果。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种循环疏通式工业废水处理装置，以解决在处理废水过程中，由于异物和颗粒容易堵塞管道，导致废水流动性较低，同时降低废水处理效率，现有的工业废水处理需要进行循环式多次过滤，无法达到较好的净化效果的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种循环疏通式工业废水处理装置，其结构包括电控盒、挡板、通气口、机体、循环疏通器、隔板、回流腔、底座、出水口，所述机体上设有固定在顶部凹槽处的通气口，所述机体前壁上设有内嵌式电控盒，所述机体组合结构下部底座固定相连，所述回流腔由机体下强化一体构成，所述机体上设有位于结构示图右下壁处的出水口，所述出水口内通回流腔壁孔，所述机体上设有装配式循环疏通器。
进一步地，所述循环疏通器包括导流管、电机轴、轴杆、搅拌架、混液腔、接线盒、循环泵、抽水管，所述导流管安装在回流腔与混液腔对接壁面上，所述混液腔由机体上腔一体构成，所述电机轴装配在混液腔侧壁上，所述混液腔示图右槽配设有循环泵，所述循环泵右接头相径接抽水管，所述抽水管垂置于回流腔中，所述接线盒装配在循环泵表面上，所述轴杆表面设有搅拌架，且通过电机轴保持转动中点位置固定。
进一步地，所述通气口安装在挡板表面上方。
进一步地，所述隔板横置于回流腔表面凹槽上。
进一步地，所述挡板位置相间隔底座。
进一步地，所述底座表面与回流腔相叠接。
进一步地，所述接线盒与电机轴相导接电控盒。
进一步地，所述搅拌架配设在混液腔之中。
有益效果
本实用新型一种循环疏通式工业废水处理装置，废水通过机体上装配的循环疏通器进水口流入混液腔中，接线盒与电机轴相导接电控盒，电机轴、轴杆、搅拌架组合构成具有搅拌废水的混合机构，用于加药液的混料处理作业，则电机轴在轴杆的支撑下带动搅拌架绕混液腔内部不断转动，废水满溢流向导流管，开口内通回流腔，进而通过循环泵下端抽水管复吸废水到混液腔，具有循环疏通废水的功能，能够有效提高废水流动性与废水处理效果。
发明人 （江炎秋）
