申请日 20180507
公开（公告）日 20210126
IPC分类号 C02F9/14
摘要
本发明揭示一种微生物耦合低温等离子废水净化装置，由电机、净化系统、支架组成，其中净化系统包括储液器、微生物填料层、低温等离子器、过滤层、进水口、出水口。该装置将净化系统主体设置为滚筒状，下半部分浸于废水中，由电机带动滚筒转动，含微生物的填充层废水和空气中交替循环，如此，不设爆气装置亦可满足微生物的好氧需求，降低了成本，同时，在滚筒中心位置设有低温等离子处理装置，进一步对微生物降解过的废水进行分解净化，该装置废水净化效率高，成本低，净化后的水质高。本发明集过滤、吸附、分解于一体，组装简便，容易操作，占地面积小，废水处理量大。
权利要求书

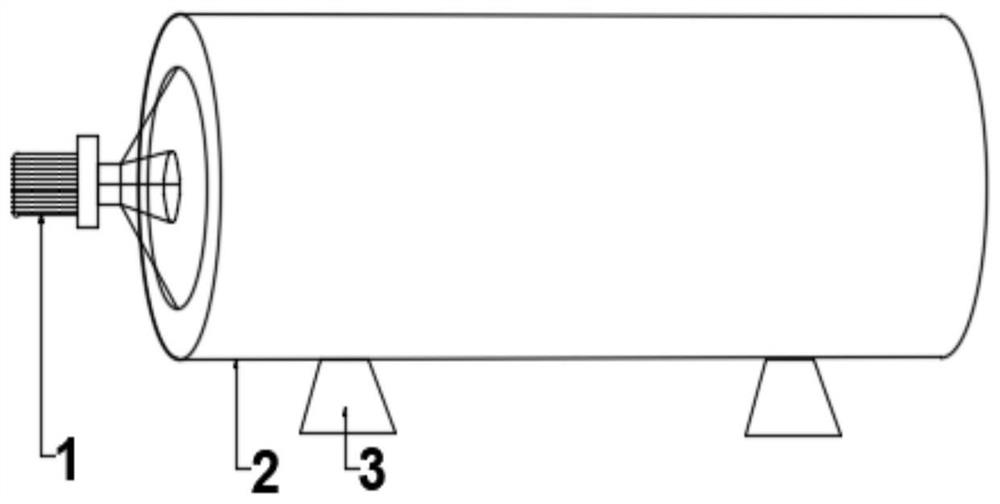

1.一种微生物耦合低温等离子废水净化装置，其特征在于：由电机、净化系统、支架组成，其中净化系统包括储液器、微生物填料层、低温等离子器、过滤层、进水口、出水口；
所述电机设于净化系统前端，电机的转轴与微生物填料层连接；
所述储液器固定于微生物填料层的外部，呈圆筒状，进水口端设有过滤层，所述过滤层包括：粗滤层和精滤层；
所述微生物填料层设于储液器的内部，呈滚筒状，内部填有固定化的好氧微生物；
所述低温等离子器位于微生物填料层的中心，靠近电机一端有供微生物净化后的水进入的环形开口，正电极固定于中心，呈线状、丝状或锯齿状，负极固定于微生物填料层的内层，正、负电极均设有防水的保护层；
所述进水口设于储液器的中间偏下位置，连通于过滤层；
所述出水口设于低温等离子器中心偏上位置，与进水口在同一端；
工作时，废水由进水口进入过滤层，经粗滤层和精滤层将废水中固体微粒除去，废水进入储液器，电机带动微生物填料层转动，在废水和空气中交替循环，满足微生物分解代谢废水中有害物质时所需的氧气，同时，亦起到了搅拌的效果，废水分解更彻底，当储液器中废水位到达一半时，经低温等离子器一端进入，电机的转动使等离子体分布更均匀，废水经等离子体进一步彻底分解，净化后的水经出水口排出。
说明书
一种微生物耦合低温等离子废水净化装置
技术领域
本发明属于废水净化处理领域，尤其涉及一种微生物耦合低温等离子废水净化装置。
背景技术
随着我国工业化的飞速发展和农业集约化程度的进一步提高，所产生的工业污水、农业污水及生活污水对水环境造成了严重的破坏。大量的工业废水未经处理就直接排入河流、湖泊等水体中，同时农田中也普遍存在着过量施用化肥和喷施高毒高残留农药等现象，造成农业面源污染加剧、水体富营养化严重。由此导致河流湖泊水体水质的全面恶化和富营养化，同时也经常性的引发湿地退化、赤潮等一系列全球性的水环境治理难题。
由于污染物的形成方式及来源不同，水体中溶解或悬浮的污染种类众多、成分复杂、可生化性差，传统的水处理方法如生物降解法、物理吸附法、混凝沉淀法、电解法、一般氧化法等只能有针对性的去除某一类污染物质，而多方法、多道次的串联处理会大幅度提高污水处理成本。
生物净化技术是目前广泛使用的一种污染物原位拦截技术，生物填料表面形成的活性生物膜对水体中的氮、磷等营养物质进行截留和固定，并通过生物膜表面附着的微生物将污染物进行分解代谢成为无害物质重新释放到水中，从而实现水质净化的目的。
微生物对生存环境要求严格，尤其是好氧菌对氧的需求，目前，大多数生物净化设备都要额外的添加爆气装置，以满足微生物生长、代谢的要求，爆气装置势必增加废水处理的成本，限制生物净化技术的推广和应用，因此，寻找一种既能满足微生物对氧的需求，又不增加废水处理成本的技术和装置势在必行。
发明内容
为了解决上述的问题，本发明提供了一种微生物耦合低温等离子废水净化装置，该装置将净化系统主体设置为滚筒状，下半部分浸于废水中，由电机带动滚筒转动，含微生物的填充层废水和空气中交替循环，如此，不设爆气装置亦可满足微生物的好氧需求，降低了成本，同时，在滚筒中心位置设有低温等离子处理装置，进一步对微生物降解过的废水进行分解净化，该装置废水净化效率高，成本低，净化后的水质高。
为实现以上发明目的，本发明提供如下技术方案：
一种微生物耦合低温等离子废水净化装置，由电机、净化系统、支架组成，其中净化系统包括储液器、微生物填料层、低温等离子器、过滤层、进水口、出水口。
进一步地，所述电机设于净化系统前端，电机的转轴与微生物填料层连接。
进一步地，所述储液器固定于微生物填料层的外部，呈圆筒状，进水口端设有过滤层，所述过滤层包括：粗滤层和精滤层。
进一步地，所述微生物填料层设于储液器的内部，呈滚筒状，内部填有固定化的好氧微生物。
进一步地，所述低温等离子器位于微生物填料层的中心，靠近电机一端有供微生物净化后的水进入的环形开口，正电极固定于中心，呈线状、丝状或锯齿状，负极固定于微生物填料层的内层，正负电极均设有防水的保护层。
进一步地，所述进水口设于储液器的中间偏下位置，连通过滤层。
进一步地，所述出水口设于低温等离子器中心偏上位置，与进水口在同一端。
本发明工作时，工作时，废水由进水口进入过滤层，经粗滤层和精滤层将废水中固体微粒除去，废水进入储液器，电机带动微生物填料层转动，在废水和空气中交替循环，满足微生物分解代谢废水中有害物质时所需的氧气，同时，亦起到了搅拌的效果，废水分解更彻底，当储液器中废水位到达一半时，经低温等离子器一端进入，电机的转动使等离子体分布更均匀，废水经等离子体进一步彻底分解，净化后的水经出水口排出。
本发明提供了一种微生物耦合低温等离子废水净化装置，其有益效果是：
1.本发明将净化系统主体设置为滚筒状，下半部分浸于废水中，由电机带动滚筒转动，含微生物的填充层废水和空气中交替循环，如此，不设爆气装置亦可满足微生物的好氧需求，降低了成本。
2.本发明设有低温等离子处理装置，进一步对微生物降解过的废水进行分解净化，使废水净化效率高，成本低，净化后的水质高。
3.本发明集过滤、吸附、分解于一体，成本低，组装简便，容易操作，占地面积小，节约空间，废水处理量大。
发明人 （高秋红）
