申请日 20200331
公开（公告）日 20210205
IPC分类号 C02F9/04; C02F11/147; C02F11/122
摘要
本实用新型属于污水应用技术领域，具体公开了矿井污水处理系统，包括调节沉淀池、第一加药PAC装置、行车式刮泥机、煤水提升泵、第二加药PAC装置、全自动化学预沉器、清水池、清水提升泵、加混凝剂装置、盘式过滤器、UF装置、UF水箱、UF供水泵、保安过滤器、高压泵、RO装置、净化水箱、生产供水泵和生活供水泵。本实用新型的矿井污水处理系统的有益效果在于：其设计结构合理，效率高、出水水质好、流程简单、操作管理方便，可节省投资，且可大大降低运行成本，同时实现节能、环保的生产作业要求，实用性强。
权利要求书

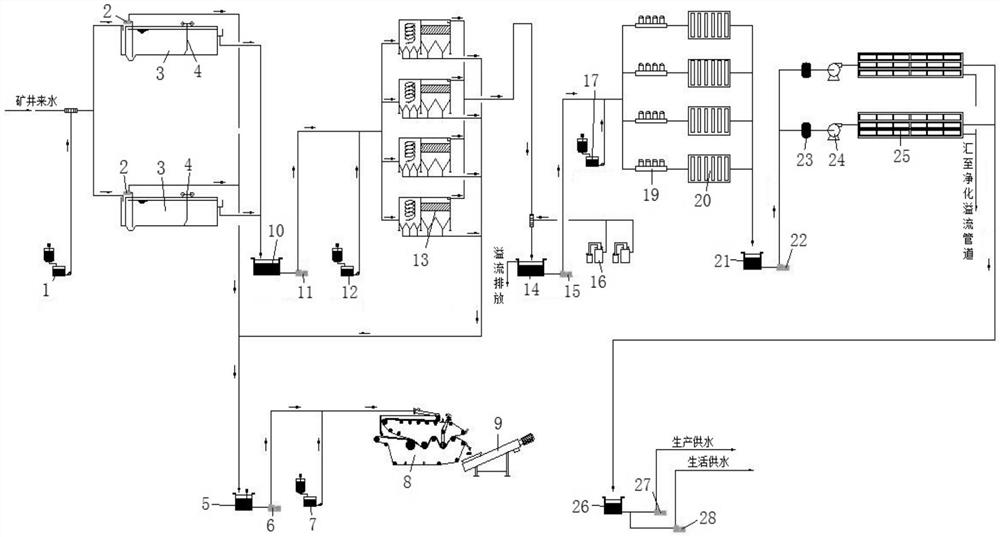

1.矿井污水处理系统，其特征在于：包括调节沉淀池(3)，及与调节沉淀池(3)连接的第一加药PAC装置(1)，及与调节沉淀池(3)相配合使用的行车式刮泥机(4)，及与给水池(10)连接的煤水提升泵(11)，及与煤水提升泵(11)连接的第二加药PAC装置(12)，及与煤水提升泵(11)连接的全自动化学预沉器(13)，及与全自动化学预沉器(13)连接的清水池(14)，及与清水池(14)连接的清水提升泵(15)，及与清水提升泵(15)连接的加混凝剂装置(17)，及与加混凝剂装置(17)连接的盘式过滤器(19)，及与盘式过滤器(19)连接的UF装置(20)，及与UF装置(20)连接的UF水箱(21)，及与UF水箱(21)连接的UF供水泵(22)，及与UF供水泵(22)连接的保安过滤器(23)，及与保安过滤器(23)连接的高压泵(24)，及与高压泵(24)连接的RO装置(25)，及与RO装置(25)连接的净化水箱(26)，及分别与净化水箱(26)连接的生产供水泵(27)、生活供水泵(28)。
2.根据权利要求1所述的矿井污水处理系统，其特征在于：所述矿井污水处理系统，还包括与全自动化学预沉器(13)连接的混合消毒剂发生器(16)。
3.根据权利要求2所述的矿井污水处理系统，其特征在于：所述矿井污水处理系统，还包括与调节沉淀池(3)相配合使用的泥浆泵(2)，及与调节沉淀池(3)相配合使用的给水池(10)，及与泥浆泵(2)连接的污泥池(5)，及与污泥池(5)连接的污泥泵(6)，及与污泥泵(6)连接的加药PAM装置(7)，及与污泥泵(6)连接的带式压滤机(8)，及与带式压滤机(8)连接的螺旋输泥机(9)。
说明书
矿井污水处理系统
技术领域
本实用新型属于污水应用技术领域，具体涉及矿井污水处理系统。
背景技术
在煤炭开采过程中，地下水与煤层、岩层接触，加上人类的活动的影响，发生了一系列的物理、化学和生化反应，因而水质具有显著的煤炭行业特征：含有悬浮物的矿井水的悬浮物含量远远高于地表水，感官性状差；并且所含悬浮物的粒度小、比重轻、沉降速度慢、混凝效果差；矿井水中还含有废机油、乳化油等有机物污染物。
矿井水中含有的总离子含量比一般地表水高得多，而且很大一部分是硫酸根离子，矿井水往往PH值特别低，常伴有大量的亚铁离子，增加了处理的难度。为了加强煤矿污水治理，保护水环境，新建矿井非常重视环保建设。
因此，基于上述问题，本实用新型提供矿井污水处理系统。
实用新型内容
实用新型目的：本实用新型的目的是提供矿井污水处理系统，其设计结构合理，效率高、出水水质好、流程简单、操作管理方便，可节省投资，且可大大降低运行成本，同时实现节能、环保的生产作业要求。
技术方案：本实用新型提供矿井污水处理系统，包括调节沉淀池，及与调节沉淀池连接的第一加药PAC装置，及与调节沉淀池相配合使用的行车式刮泥机，及与给水池连接的煤水提升泵，及与煤水提升泵连接的第二加药PAC装置，及与煤水提升泵连接的全自动化学预沉器，及与全自动化学预沉器连接的清水池，及与清水池连接的清水提升泵，及与清水提升泵连接的加混凝剂装置，及与加混凝剂装置连接的盘式过滤器，及与盘式过滤器连接的UF装置，及与UF装置连接的UF水箱，及与UF水箱连接的UF供水泵，及与UF供水泵连接的保安过滤器，及与保安过滤器连接的高压泵，及与高压泵连接的RO装置，及与RO装置连接的净化水箱，及分别与净化水箱连接的生产供水泵、生活供水泵。
本技术方案的，所述矿井污水处理系统，还包括与全自动化学预沉器连接的混合消毒剂发生器。
本技术方案的，所述矿井污水处理系统，还包括与调节沉淀池相配合使用的泥浆泵，及与调节沉淀池相配合使用的给水池，及与泥浆泵连接的污泥池，及与污泥池连接的污泥泵，及与污泥泵连接的加药PAM装置，及与污泥泵连接的带式压滤机，及与带式压滤机连接的螺旋输泥机。
与现有技术相比，本实用新型的矿井污水处理系统的有益效果在于：其设计结构合理，效率高、出水水质好、流程简单、操作管理方便，可节省投资，且可大大降低运行成本，同时实现节能、环保的生产作业要求，实用性强。
（发明人：杜斌 ）
