申请日20200917
公开（公告）日20210209
IPC分类号C02F1/40
摘要
本实用新型公开了一种旋转自挤压式含油污水处理装置，包括用于吸油、空水和挤油的立式圆筒。立式圆筒内设可伸缩挡板，将其划分为进水、空水、挤油三个区域，每个区域内部填充具有亲油疏水性的石墨烯海绵填料，其吸附能力强，可通过挤压实现再生。含油污水通过液体分布器，依靠自身重力流向石墨烯海绵填料，实现油水分离。吸油饱和后，连接电机的传动轴带动石墨烯海绵填料旋转至设有弧形挡板的挤油区域，通过体积的改变自行实现压缩，挤出饱和油品，达到再生目的。本方案的有益效果可根据对上述方案的叙述可知，结构简单，设计合理，可实现连续高效生产，使用广泛。
权利要求书
1.一种旋转自挤压式含油污水处理装置，其特征在于，包括用于旋转挤压的立式圆筒，所述立式圆筒内置支撑底板、可伸缩挡板、弧形压板、三角支架和石墨烯海绵填料；所述可伸缩挡板将立式圆筒划分为进水区域、空水区域和挤油区域；所述进水区域上方设置进水泵、进水阀和液体分布器，下端与出水接管a相连，所述空水区域下端与出水接管b相连，所述挤油区域与出油接管相连；所述出油接管与油含量测定仪相连。
2.根据权利要求1所述的一种旋转自挤压式含油污水处理装置，其特征在于，立式圆筒由筒体和筒底组成，立式圆筒筒底呈三漏斗形，支撑底板中间开孔与立式圆筒底通过轴承及传动轴连接，可伸缩挡板固定于支撑挡板和传动轴，弧形压板通过三角支架固定于挤油区域，三角支架固定于立式圆筒筒体，弧形压板两端固定高度与可伸缩挡板一致，中间固定高度为可伸缩挡板高度的一半。
3.根据权利要求1或2所述的一种旋转自挤压式含油污水处理装置，其特征在于，进水泵与进水阀相接，进水阀与液体分布器相接，液体分布器通过立式圆筒筒体上一通孔固定于进水区域上方。
4.根据权利要求1或2所述的一种旋转自挤压式含油污水处理装置，其特征在于，出水接管a与进水区域筒底漏斗相连，出水阀a与出水接管a相连，出水接管b与空水区域筒底漏斗相连，出水阀b与出水接管b相连，出油接管与挤油区域筒底漏斗相连，出油阀与出油接管相连。
5.根据权利要求1或2所述的一种旋转自挤压式含油污水处理装置，其特征在于，石墨烯海绵填料为120度扇形，高度略低于挡板，分别放置在三个区域，下端与支撑底板固定，可在传动轴和支撑底板的带动下旋转。
说明书
一种旋转自挤压式含油污水处理装置
技术领域
本实用新型涉及一种旋转自挤压式含油污水处理装置，尤其涉及一种石墨烯海绵吸附含油污水处理装置。
背景技术
2015年4月发布的GB31570-2015《石油炼制工业污染物排放标准》中提出特别保护地区执行的一级排放标准由5mg/L以下提高到 3mg/L以下。传统的基于重力分离、过滤等的含油污水处理装置已很难满足排放标准要求，亟需开放出污水含油量在3mg/L以下的新型含油污水分离装置。近期，一种具有良好亲油疏水性和孔隙率较高的新型材料石墨烯海绵研制成功，其吸附效率是传统材料的十倍，且能够通过挤压实现循环再生，在含油污水处理方面前景良好。现有的以石墨烯海绵为吸附填料的含油污水处理装置多为间歇性生产装置，生产效率偏低且实用性不强。
实用新型内容
本实用新型是针对现有装置存在的不足，提供了一种结构紧凑、设计合理、生产效率高的含油污水处理装置。

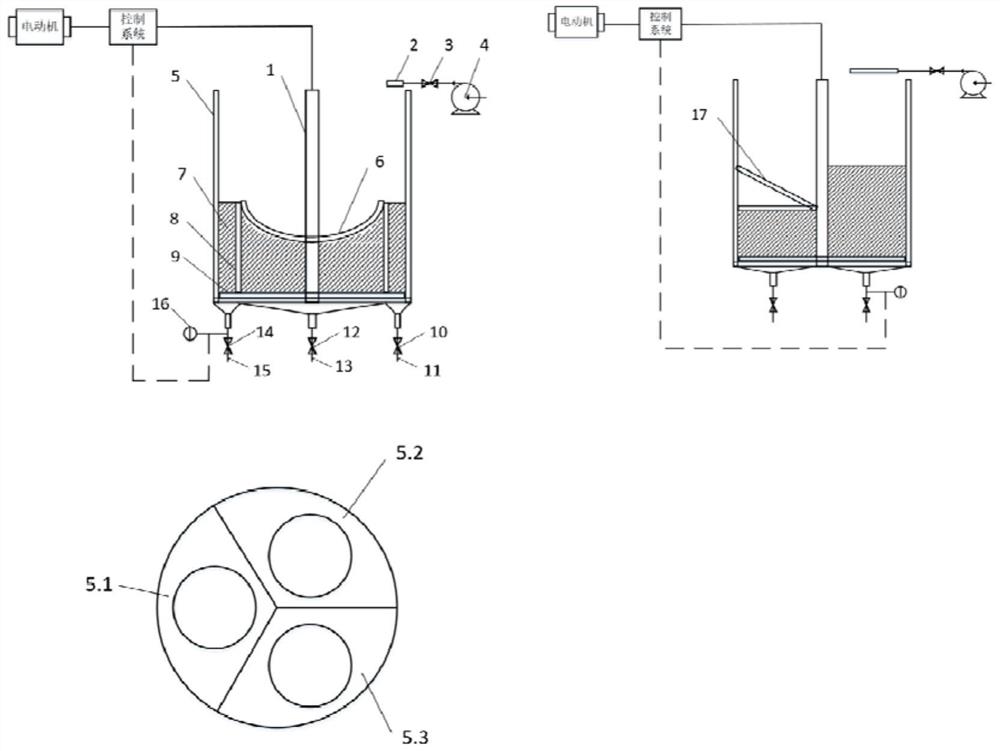

为实现上述目的，本实用新型提供了一种旋转吸附式含油污水处理装置，包括传动轴、液体分布器、进水阀、进水泵、立式圆筒、弧形压板、可伸缩挡板、石墨烯海绵填料、支撑底板、出水阀a、出水接管a、出水阀b、出水接管b、出油阀、出油接管、油含量测定仪、三角支架。
其中，所述进水泵与进水阀相接，进水阀与液体分布器相接，液体分布器通过立式圆筒筒体上一通孔固定于进水区域上方。
所述立式圆筒由筒体和筒底组成，立式圆筒筒底呈三漏斗形，立式圆筒内置支撑底板、可伸缩挡板和弧形压板，支撑底板中间开孔与立式圆筒底通过轴承及传动轴连接，可伸缩挡板固定于支撑挡板和传动轴，将立式圆筒划分为进水区域、空水区域和挤油区域，弧形压板通过三角支架固定于挤油区域，三角支架固定于立式圆筒筒体，弧形压板两端固定高度与可伸缩挡板一致，中间固定高度为可伸缩挡板高度的一半。
所述出水接管a与进水区域下方漏斗相连，出水阀a与出水接管 a相连，出水接管b与空水区域下方漏斗相连，出水阀b与出水接管 b相连，出油接管与挤油区域下方漏斗相连，出油阀与出油接管相连，出油接管上安装有油含量测定仪。
所述石墨烯海绵填料为120度扇形，高度略低于挡板，分别放置在三个区域，下端与支撑底板固定，可在传动轴和支撑底板的带动下旋转。
本方案的有益效果可根据上述方案的叙述得知，结构简单，设计合理，可实现连续性生产，可操作性强，是可利用弧形压板的挤压作用对石墨烯海绵进行再生的连续性含油污水处理装置。
（发明人：毕海胜;李慧瑶;胡德栋;贠智强;苗嘉旭;李轩宇;赵森;仇攀）
