申请日20200512
公开（公告）日20210209
IPC分类号C02F1/04; C11B13/00; C11B3/10; C11B3/00
摘要
本实用新型涉及污水处理技术领域，公开了一种污水处理用油脂回收器，包括污水加热分离罐和底座，还包括搅拌加热分离油脂回收机构，所述污水加热分离罐的底部连接有底座，所述污水加热分离罐和底座均连接有搅拌加热分离油脂回收机构，所述搅拌加热分离油脂回收机构包括加热器、热量传输导管、加热平台、蒸汽吸附海绵板、减速电机、输出轴、套环、搅拌叶、辅动轴承、抽水泵、排油管道、滴漏管、油脂收集罐和活性炭净化吸附滤板，所述加热器的顶部固定安装有热量传输导管。本实用新型可对污水加热，有效地将污水中的水和油脂有效分离后，再对油脂进行清理回收，避免现有的油脂回收器可能出现对油脂回收不彻底的，污水中仍有油脂残余的情况。
权利要求书

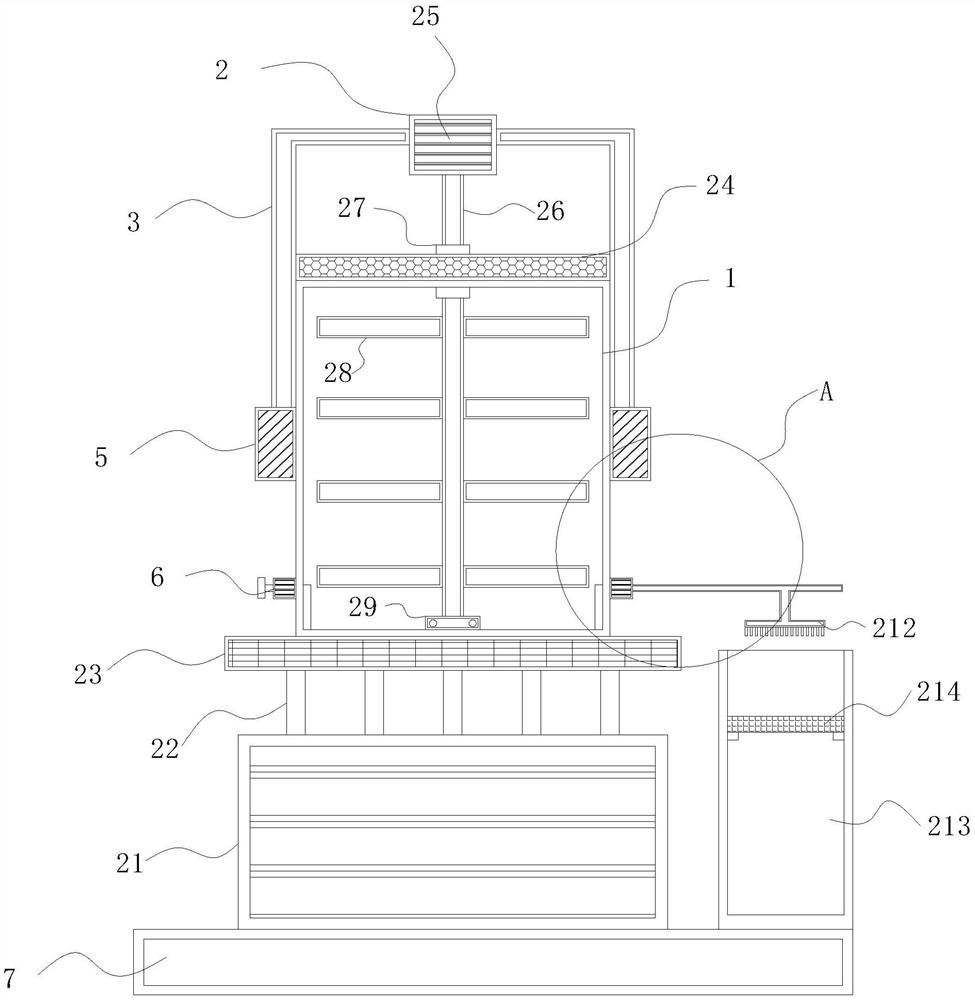

1.一种污水处理用油脂回收器，包括污水加热分离罐(1)和底座(7)，其特征在于：还包括搅拌加热分离油脂回收机构(2)，所述污水加热分离罐(1)的底部连接有底座(7)，所述污水加热分离罐(1)侧面的底部固定连通有污水注入管(6)，所述污水加热分离罐(1)和底座(7)均连接有搅拌加热分离油脂回收机构(2)；
所述搅拌加热分离油脂回收机构(2)包括加热器(21)、热量传输导管(22)、加热平台(23)、蒸汽吸附海绵板(24)、减速电机(25)、输出轴(26)、套环(27)、搅拌叶(28)、辅动轴承(29)、抽水泵(210)、排油管道(211)、滴漏管(212)、油脂收集罐(213)和活性炭净化吸附滤板(214)；
所述加热器(21)的顶部固定安装有热量传输导管(22)，所述热量传输导管(22)的顶部固定安装有加热平台(23)，所述加热平台(23)的顶部和污水加热分离罐(1)的底部固定连接，所述污水加热分离罐(1)的顶部通孔处活动安装有蒸汽吸附海绵板(24)，所述减速电机(25)的底部中心通孔处活动连接有输出轴(26)，所述输出轴(26)的侧部外表面活动贴合有套环(27)，所述套环(27)设置在蒸汽吸附海绵板(24)的顶部中心开口位置，所述输出轴(26)的侧部外表面固定安装有搅拌叶(28)，所述输出轴(26)的底端活动连接有辅动轴承(29)，所述辅动轴承(29)固定安装在污水加热分离罐(1)内壁的底部中心位置，所述污水加热分离罐(1)的一侧底部开口处固定连接有排油管道(211)，所述排油管道(211)的外表面固定安装有抽水泵(210)，所述排油管道(211)的一端底部固定安装有滴漏管(212)，所述油脂收集罐(213)的内壁顶部位置活动安装有活性炭净化吸附滤板(214)。
2.根据权利要求1所述的一种污水处理用油脂回收器，其特征在于：所述污水加热分离罐(1)的两侧中部固定安装有插接槽板(5)，所述插接槽板(5)的内腔顶部开口处开设有支撑架插接槽(4)。
3.根据权利要求2所述的一种污水处理用油脂回收器，其特征在于：所述减速电机(25)的两侧固定连接有电机支撑架(3)，所述电机支撑架(3)的侧部外表面底端和支撑架插接槽(4)的内腔活动插接。
4.根据权利要求3所述的一种污水处理用油脂回收器，其特征在于：所述电机支撑架(3)的内侧和污水加热分离罐(1)的两侧活动连接。
5.根据权利要求4所述的一种污水处理用油脂回收器，其特征在于：所述加热器(21)的底部固定安装有底座(7)。
6.根据权利要求5所述的一种污水处理用油脂回收器，其特征在于：所述油脂收集罐(213)固定安装在底座(7)顶部的一侧。
说明书
一种污水处理用油脂回收器
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用油脂回收器。
背景技术
在一些油污混合的污水中，由于油脂的存在很难将污水进行便捷的净化处理，而此时则需要有效地将污水中的油脂分离出来另外处理，一方面有加快污水净化的效率，另一方面分离而出的油脂更是能够回收利用，而现有的油脂回收装置主要利用油高于水面的原理将污水上部的油脂刮取分离，但这样的方式可能并不能够实现彻底的油水分离，污水中仍然会存在少许的油脂，对于分离要求质量高的污水处理工作并不能够有效地投以应用。
实用新型内容
本实用新型提供了一种污水处理用油脂回收器，该污水处理用油脂回收器，解决了现有的利用油高于水面的原理将污水上部的油脂刮取分离的方式可能并不能够实现彻底的油水分离，污水中仍然会存在少许的油脂，对于分离要求质量高的污水处理工作并不能够有效地投以应用的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理用油脂回收器，包括污水加热分离罐和底座，还包括搅拌加热分离油脂回收机构，所述污水加热分离罐的底部连接有底座，所述污水加热分离罐侧面的底部固定连通有污水注入管，所述污水加热分离罐和底座均连接有搅拌加热分离油脂回收机构；
所述搅拌加热分离油脂回收机构包括加热器、热量传输导管、加热平台、蒸汽吸附海绵板、减速电机、输出轴、套环、搅拌叶、辅动轴承、抽水泵、排油管道、滴漏管、油脂收集罐和活性炭净化吸附滤板；
所述加热器的顶部固定安装有热量传输导管，所述热量传输导管的顶部固定安装有加热平台，所述加热平台的顶部和污水加热分离罐的底部固定连接，所述污水加热分离罐的顶部通孔处活动安装有蒸汽吸附海绵板，所述减速电机的底部中心通孔处活动连接有输出轴，所述输出轴的侧部外表面活动贴合有套环，所述套环设置在蒸汽吸附海绵板的顶部中心开口位置，所述输出轴的侧部外表面固定安装有搅拌叶，所述输出轴的底端活动连接有辅动轴承，所述辅动轴承固定安装在污水加热分离罐内壁的底部中心位置，所述污水加热分离罐的一侧底部开口处固定连接有排油管道，所述排油管道的外表面固定安装有抽水泵，所述排油管道的一端底部固定安装有滴漏管，所述油脂收集罐的内壁顶部位置活动安装有活性炭净化吸附滤板。
优选的，所述污水加热分离罐的两侧中部固定安装有插接槽板，所述插接槽板的内腔顶部开口处开设有支撑架插接槽。
优选的，所述减速电机的两侧固定连接有电机支撑架，所述电机支撑架的侧部外表面底端和支撑架插接槽的内腔活动插接。
优选的，所述电机支撑架的内侧和污水加热分离罐的两侧活动连接。
优选的，所述加热器的底部固定安装有底座。
优选的，所述油脂收集罐固定安装在底座顶部的一侧。
借由上述技术方案，本实用新型提供了一种污水处理用油脂回收器。至少具备以下有益效果：
(1)、该污水处理用油脂回收器，运用搅拌加热分离油脂回收机构，首先通过污水注入管将污水注入至污水加热分离罐中，油脂在污水加热分离罐中升至顶部，开启加热器，通过热量传输导管将热量传输至加热平台，对污水加热分离罐中的污水进行加热将污水中水分蒸发，由于油脂在污水加热分离罐中的顶部底部加热的水分不易蒸发，开启减速电机，输出轴转动带动其外表面的搅拌叶转动，将污水加热分离罐中顶部的油脂搅散，套环为输出轴提供穿过的轨道，辅动轴承以污水加热分离罐内壁底部为支撑基点为输出轴提供活动支撑，到达沸点的水蒸发而出至污水加热分离罐顶部的蒸汽吸附海绵板中被其吸附，当污水中不再蒸发只剩油脂时，关闭加热器，带油脂冷却后，开启抽水泵，通过排油管道和滴漏管将污水加热分离罐中的油脂导出至油脂收集罐中，油脂收集罐中的活性炭净化吸附滤板可对油脂中的杂质进行清除，即可完成对油脂的有效回收。
(2)、该污水处理用油脂回收器，通过电机支撑架和支撑架插接槽板的设置可实现搅拌加热分离油脂回收机构的灵活拆卸，便于对蒸汽吸附海绵板吸附的水分和污水加热分离罐内壁的清理。
（发明人：秦文萃）
