申请日 20191221
公开（公告）日 20210205
IPC分类号 B01D29/01; B01D29/64
摘要
本实用新型提供一种化工用污水固液分离装置，涉及化工技术领域。该化工用污水固液分离装置，包括U形架，U形架的内底壁固定连接有液体池，U形架的左右两内侧壁位于液体池上方的位置均开设有滑槽，每个滑槽的内部均设置有滑块，且滑块与滑槽滑动连接，两个滑块相互靠近的一面固定连接有一个固定槽。该化工用污水固液分离装置，通过设置电机、旋转轴、斜杆、套筒、活动杆和毛刷，进一步的可以使毛刷进行转动，同时设置横筒、进料斗、滤网、支撑杆，进一步的当横筒中的液体过滤完成时，通过拆卸螺纹钉可以使滤网拆卸下来，从而可以使横筒中的固体颗粒取出来，进一步的解决了现有的因固体颗粒大量堆积从而造成滤网堵塞的问题。
权利要求书

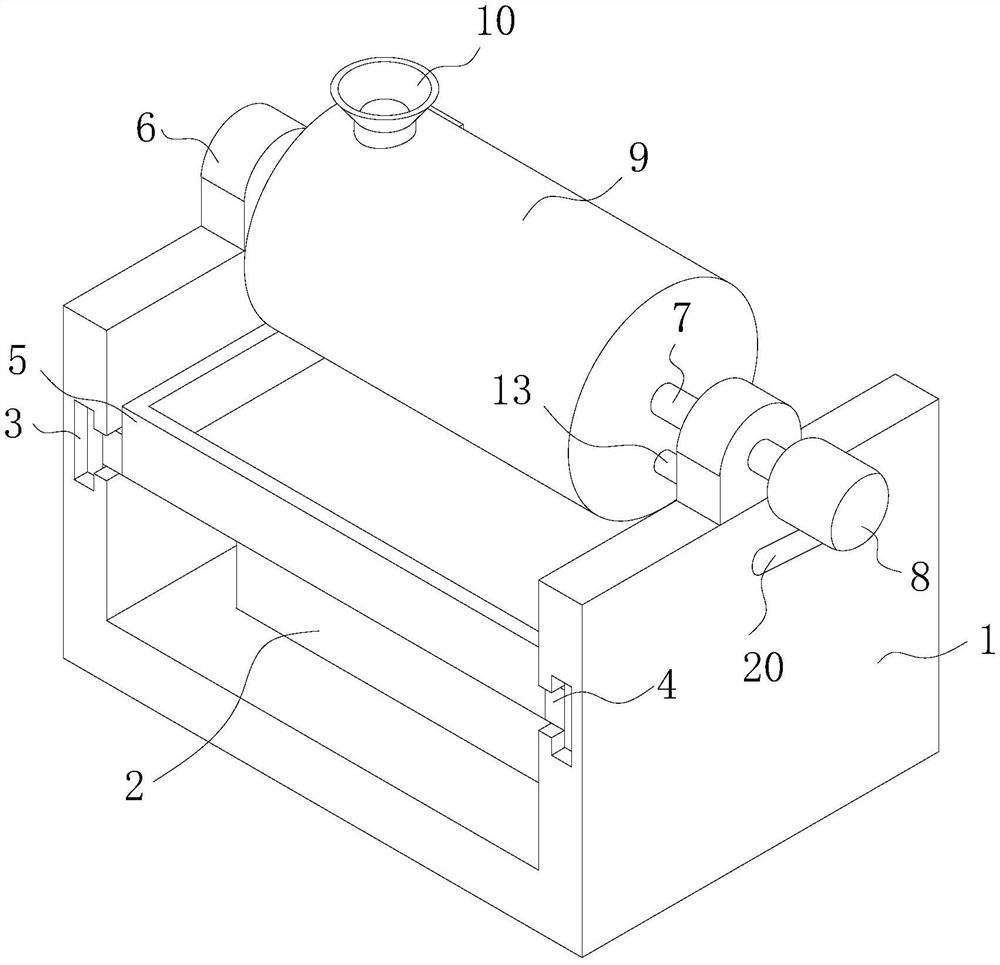

1.一种化工用污水固液分离装置，包括U形架(1)，其特征在于：U形架(1)的内底壁固定连接有液体池(2)，U形架(1)的左右两内侧壁位于液体池(2)上方的位置均开设有滑槽(3)，每个滑槽(3)的内部均设置有滑块(4)，且滑块(4)与滑槽(3)滑动连接，两个滑块(4)相互靠近的一面固定连接有一个固定槽(5)，U形架(1)的上表面位于左右两侧壁的位置固定连接有两个轴架(6)，两个轴架(6)之间设置有旋转轴(7)，且旋转轴(7)的两端插接在两个轴架(6)相互靠近的一面且贯穿右侧轴架(6)，旋转轴(7)位于右侧轴架(6)右侧的一端固定连接有电机(8)，旋转轴(7)位于两个轴架(6)之间的外表面套接有横筒(9)，横筒(9)的壁镶嵌有进料斗(10)和滤网(11)，且滤网(11)位于进料斗(10)下方的位置，滤网(11)的下表面固定连接有L形板(12)，L形板(12)的上表面位于横筒(9)的外表面上，固定连接在横筒(9)的左右两侧壁位于旋转轴(7)下方的位置均固定连接有支撑杆(13)，支撑杆(13)远离横筒(9)的一端均固定连接在U形架(1)相互靠近的一面；
旋转轴(7)的外表面位于横筒(9)内部的位置固定连接有套筒(14)，套筒(14)远离旋转轴(7)的一端插接有活动杆(15)，活动杆(15)位于套筒(14)内部的一端固定连接有横板(16)，横板(16)远离活动杆(15)的一面与套筒(14)的内壁通过弹簧(17)固定连接，活动杆(15)位于套筒(14)外部的一端固定连接有毛刷(18)。
2.根据权利要求1所述的一种化工用污水固液分离装置，其特征在于：活动杆(15)位于毛刷(18)与旋转轴(7)之间的数量为三个，且三个活动杆(15)等距离分布在毛刷(18)与旋转轴(7)之间。
3.根据权利要求1所述的一种化工用污水固液分离装置，其特征在于：固定槽(5)位于液体池(2)的正上方，且固定槽(5)的平面面积大于液体池(2) 平面面积。
4.根据权利要求1所述的一种化工用污水固液分离装置，其特征在于：毛刷(18)左右之间的距离大于滤网(11)左右之间的距离，且毛刷(18)与滤网(11)始终接触。
5.根据权利要求1所述的一种化工用污水固液分离装置，其特征在于：L形板(12)与横筒(9)通过螺纹钉(19)固定连接，且螺纹钉(19)位于滤网(11)左右两侧的位置。
6.根据权利要求1所述的一种化工用污水固液分离装置，其特征在于：电机(8)与U形架(1)的右侧外壁通过斜杆(20)固定连接，且斜杆(20)与电机(8)之间的夹角为锐角。
说明书
一种化工用污水固液分离装置
技术领域
本实用新型涉及化工技术领域，具体为一种化工用污水固液分离装置。
背景技术
凡运用化学方法改变物质组成、结构或合成新物质的技术，都属于化学生产技术，也就是化学工艺，所得产品被称为化学品或化工产品，化工用固液分离装置是指工业生产或实验中，需要对物料固液进行分离的。
然而，在化工方面所用的固液分离装置，大多在固液分离过程中固体颗粒由于大量堆积，极易产生堵塞的状况，因此，需要一种新的化工用固液分离装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种化工用污水固液分离装置，解决了以上背景技术中所提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种化工用污水固液分离装置，包括U形架，U形架的内底壁固定连接有液体池，U形架的左右两内侧壁位于液体池上方的位置均开设有滑槽，每个滑槽的内部均设置有滑块，且滑块与滑槽滑动连接，两个滑块相互靠近的一面固定连接有一个固定槽， U形架的上表面位于左右两侧壁的位置固定连接有两个轴架，两个轴架之间设置有旋转轴，且旋转轴的两端插接在两个轴架相互靠近的一面且贯穿右侧轴架，旋转轴位于右侧轴架右侧的一端固定连接有电机，旋转轴位于两个轴架之间的外表面套接有横筒，横筒的壁镶嵌有进料斗和滤网，且滤网位于进料斗下方的位置，滤网的下表面固定连接有L形板，L形板的上表面位于横筒的外表面上，固定连接在横筒的左右两侧壁位于旋转轴下方的位置均固定连接有支撑杆，支撑杆远离横筒的一端均固定连接在U形架相互靠近的一面。
旋转轴的外表面位于横筒内部的位置固定连接有套筒，套筒远离旋转轴的一端插接有活动杆，活动杆位于套筒内部的一端固定连接有横板，横板远离活动杆的一面与套筒的内壁通过弹簧固定连接，活动杆位于套筒外部的一端固定连接有毛刷。
优选的，活动杆位于毛刷与旋转轴之间的数量为三个，且三个活动杆等距离分布在毛刷与旋转轴之间。
优选的，固定槽位于液体池的正上方，且固定槽的平面面积大于液体池平面面积。
优选的，毛刷左右之间的距离大于滤网左右之间的距离，且毛刷与滤网始终接触。
优选的，L形板与横筒通过螺纹钉固定连接，且螺纹钉位于滤网左右两侧的位置。
优选的，电机与U形架的右侧外壁通过斜杆固定连接，且斜杆与电机之间的夹角为锐角。
(三)有益效果
本实用新型提供了一种化工用污水固液分离装置。具备以下有益效果：
1、该化工用污水固液分离装置，通过设置电机、旋转轴、斜杆、套筒、活动杆和毛刷，进一步的通过电机的带动可以使旋转轴转动，从而可以使套筒和活动杆进行转动，进一步的可以使毛刷进行转动，同时设置横筒、进料斗、滤网、支撑杆，进一步的通过毛刷的转动可以对滤网进行清理，从而防止滤网的堵塞，同时通过支撑杆的支撑使旋转轴转动的时候不会使滤网进行转动，同时设置L形板和螺纹钉，进一步的当横筒中的液体过滤完成时，通过拆卸螺纹钉可以使滤网拆卸下来，从而可以使横筒中的固体颗粒取出来，进一步的解决了现有的因固体颗粒大量堆积从而造成滤网堵塞的问题。
2、该化工用污水固液分离装置，通过设置滑槽、滑块和固定槽，进一步的当滤网对污水进行过滤时，通过滑块与滑槽滑动连接可以将固定槽取出来，从而可以使液体流向液体池中，进一步的可以完成化工污水中的液体和固体的分离。
（发明人：王舜;赵梦雅 ）
