申请日20200623
公开（公告）日20210209
IPC分类号C02F9/14
摘要
本发明涉及水污染治理领域，具体是一种水污染治理循环净化装置，包括循环净化箱，所述循环净化箱的内侧从上到下依次设有初滤网、生物反应组件、填料组件和支撑网板，初滤网的上侧安装有水药混匀组件，循环净化箱的顶部还设有凸台，循环净化箱的顶部还设有向水药混匀组件输送药剂的药剂输送组件，循环净化箱的底部安装有连通管，连通管的上端于循环净化箱内底部周向分布设置有多根倒U形管，连通管的下端安装有循环水泵，循环水泵的出口与三通管的第一分支连接，三通管的第二分支与水药混匀组件转动连通。本发明药剂和污水能够充分混匀，提升污水的处理效果，且可对污水进行循环处理，进一步提升污水的处理质量。
权利要求书

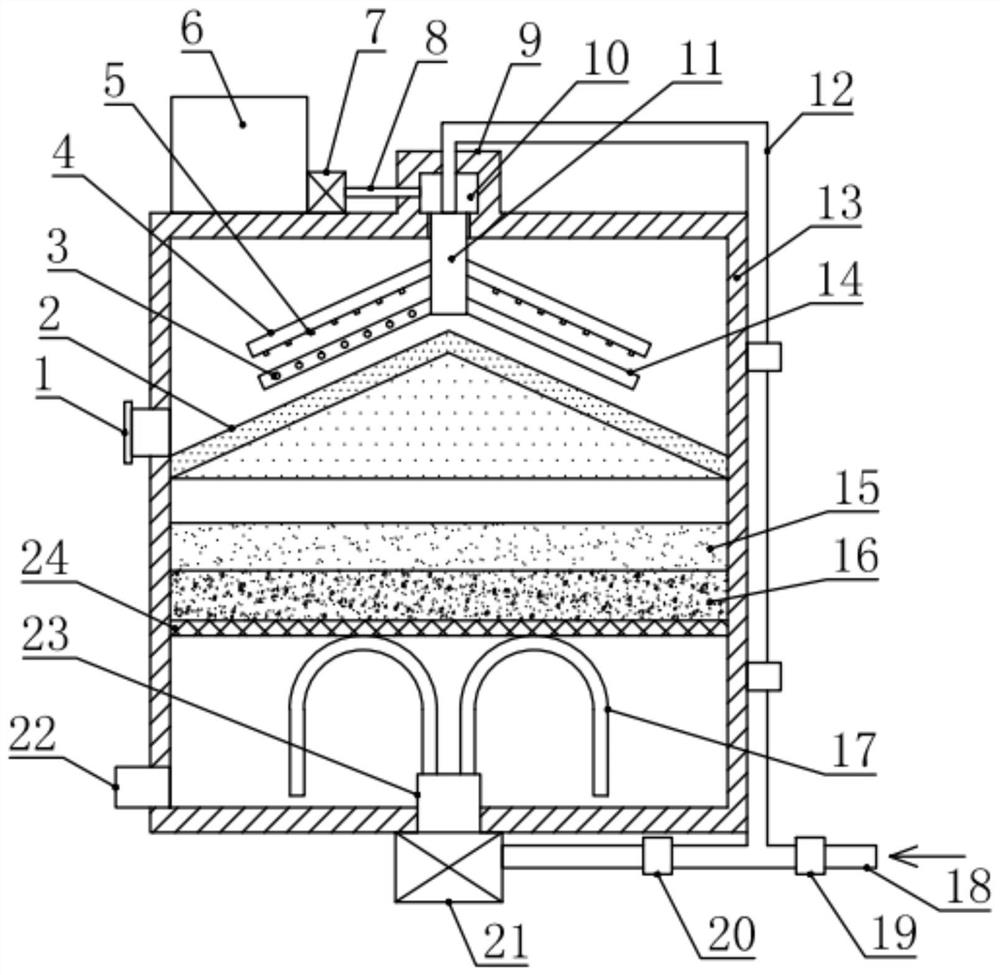

1.一种水污染治理循环净化装置，包括循环净化箱(13)，其特征在于：
所述循环净化箱(13)的内侧从上到下依次设有初滤网(2)、生物反应组件(15)、填料组件(16)和支撑网板(24)；
所述初滤网(2)的上侧安装有水药混匀组件，水药混匀组件与循环净化箱(13)的顶部转动连接；
所述循环净化箱(13)的顶部还设有凸台(9)，凸台(9)的内腔为输药腔(10)，所述循环净化箱(13)的顶部还设有通过输药腔(10)向水药混匀组件输送药剂的药剂输送组件；
所述循环净化箱(13)的底部安装有连通管(23)，连通管(23)的上端于循环净化箱(13)内底部周向分布设置有多根倒U形管(17)，连通管(23)的下端安装有循环水泵(21)，循环水泵(21)的出口与三通管(12)的第一分支连接，三通管(12)的第二分支与水药混匀组件转动连通，三通管(12)的第三分支设有污水进口(18)；
所述循环净化箱(13)的侧面还设有与循环净化箱(13)内腔底部连通的污水排放口(22)；
所述支撑网板(24)的外圈与循环净化箱(13)内壁固定连接，支撑网板(24)的上侧紧贴设有填料组件(16)，填料组件(16)的上侧紧贴设有生物反应组件(15)；
所述初滤网(2)设于生物反应组件(15)的上方，初滤网(2)为外圈向下倾斜设置，初滤网(2)的外圈与循环净化箱(13)内壁固定连接，初滤网(2)的外圈上侧于循环净化箱(13)侧壁上还设有排尘口(1)；
所述水药混匀组件包括有药剂管(4)、喷药头(5)、转动管(11)和水管(14)；
所述转动管(11)的上端与循环净化箱(13)内顶部中间转动连接，所述转动管(11)的下端周向均匀分布安装有两根水管(14)，且水管(14)与初滤网(2)的表面平行，所述水管(14)的一侧面开设有若干排水孔(3)，两根水管(14)上开设的排水孔(3)位于不同侧；
所述水管(14)的上侧于转动管(11)上安装固定有药剂管(4)，药剂管(4)平行于水管(14)设置，所述药剂管(4)的下侧安装有若干与排水孔(3)相对应的喷药头(5)；
所述转动管(11)的内侧开设有内腔(25)，转动管(11)的外侧开设有环形外腔(26)，所述环形外腔(26)的上端与输药腔(10)连通，所述药剂管(4)还与环形外腔(26)连通，水管(14)还与内腔(25)连通；
所述药剂输送组件包括有药剂箱(6)、药剂泵(7)和输药管(8)；
所述药剂箱(6)固定于循环净化箱(13)的顶部，药剂箱(6)的外侧设有与药剂箱(6)内腔底部连通的药剂泵(7)，药剂泵(7)的出口上设有输药管(8)，输药管(8)的另一端与输药腔(10)连通。
2.根据权利要求1所述的水污染治理循环净化装置，其特征在于，所述三通管(12)的第二分支从凸台(9)的顶部伸入到输药腔(10)内腔中，且三通管(12)的第二分支端部转动连接于内腔(25)的上端，且三通管(12)的第二分支与内腔(25)连通。
3.根据权利要求1或2所述的水污染治理循环净化装置，其特征在于，所述倒U形管(17)的顶部与支撑网板(24)抵靠固定，倒U形管(17)的一个分支与连通管(23)连通，倒U形管(17)的另一个分支端部位于循环净化箱(13)的内底部。
4.根据权利要求3所述的水污染治理循环净化装置，其特征在于，所述三通管(12)的第一分支和第三分支上还分别设有第二单向阀(20)和第一单向阀(19)；
所述第二单向阀(20)用于水体从第一分支向第二分支输送，反向截止；
所述第一单向阀(19)用于水体从第三分支向第二分支输送，反向截止。
说明书
一种水污染治理循环净化装置
技术领域
本发明涉及水污染治理领域，具体是一种水污染治理循环净化装置。
背景技术
随着社会的发展，水资源愈发紧缺，水资源的污染已经成为影响人类发展的问题，因此需要对污染的水资源进行及时的修复处理。
但现有的水污染治理装置，结构传统，药剂和污水无法充分混匀，影响污水的处理效果，且无法对污水进行循环处理，进一步影响污水的处理质量，需要进行改进，以克服当前实际应用中的不足。
发明内容
本发明实施例的目的在于提供一种水污染治理循环净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明实施例提供如下技术方案：
一种水污染治理循环净化装置，包括循环净化箱，所述循环净化箱的内侧从上到下依次设有初滤网、生物反应组件、填料组件和支撑网板，所述初滤网的上侧安装有水药混匀组件，水药混匀组件与循环净化箱的顶部转动连接，所述循环净化箱的顶部还设有凸台，凸台的内腔为输药腔，所述循环净化箱的顶部还设有通过输药腔向水药混匀组件输送药剂的药剂输送组件，所述循环净化箱的底部安装有连通管，连通管的上端于循环净化箱内底部周向分布设置有多根倒U形管，连通管的下端安装有循环水泵，循环水泵的出口与三通管的第一分支连接，三通管的第二分支与水药混匀组件转动连通，三通管的第三分支设有污水进口，所述循环净化箱的侧面还设有与循环净化箱内腔底部连通的污水排放口。
与现有技术相比，本发明实施例的有益效果是：
该水污染治理循环净化装置，通过三通管的第三分支可输入污水，并通过水药混匀组件排出到初滤网的上侧，通过初滤网可对污水初过滤，药剂输送组件还可通过输药腔向水药混匀组件输送药剂，利于药剂和污水的充分混匀，提升污水的处理效果；通过生物反应组件和填料组件进行生物反应处理污水，通过支撑网板可对生物反应组件和填料组件进行稳定支撑；控制循环水泵工作，还可通过倒U形管将处理后的污水抽出并向三通管输送，进行循环处理，提升污水的处理质量；通过污水排放口可用于处理后污水的排放，值得推广应用。
（发明人：陈振辉）
