申请日20200508
公开（公告）日20210209
IPC分类号C02F1/00; B01D29/03; C02F103/36
摘要
本实用新型公开了一种石油化工污水处理装置，包括箱体和支撑架，所述箱体的底部与支撑架的顶部固定连接，所述箱体内壁的顶部固定连接有反应箱，所述反应箱内壁顶部的中间固定连接有搅拌电机箱，所述搅拌电机箱内壁的顶部固定连接有搅拌电动机，搅拌电动机输出轴的一端固定连接有转动轴，转动轴的底端贯穿搅拌电机箱并且延伸至搅拌电机箱的底部，转动轴的底端固定连接有搅拌棒，本实用新型涉及污水处理技术领域。该石油化工污水处理装置，工作人员能够通过向外拉动过滤板表面的手动把手，从而确保过滤板的底部与支撑轮滚动，方便过滤板的更换，并且通过箱门和箱门把手的联合设置，使得装置能够被快速打开，方便工作人员操作。
权利要求书
1.一种石油化工污水处理装置，包括箱体（1）和支撑架（2），所述箱体（1）的底部与支撑架（2）的顶部固定连接，其特征在于：所述箱体（1）内壁的顶部固定连接有反应箱（3），所述反应箱（3）内壁顶部的中间固定连接有搅拌电机箱（4），所述搅拌电机箱（4）内壁的顶部固定连接有搅拌电动机（5），所述搅拌电动机（5）输出轴的一端固定连接有转动轴（6），所述转动轴（6）的底端贯穿搅拌电机箱（4）并且延伸至搅拌电机箱（4）的底部，所述转动轴（6）的底端固定连接有搅拌棒（7），所述反应箱（3）顶部的两侧均贯穿有加料管（8），所述加料管（8）的一端依次贯穿反应箱（3）和箱体（1）并且延伸至箱体（1）的顶部，所述反应箱（3）的底部贯穿有排出管（9），所述排出管（9）的表面设置有电子阀门（10），所述箱体（1）的底部贯穿有排水管（11），所述箱体（1）正面的中间固定连接有控制器（12），所述箱体（1）内壁两侧的底部均固定连接有稳定块（13）,所述稳定块（13）的内部开设有放置槽（14）,所述放置槽（14）内表面的底部固定连接有轮架（15），所述轮架（15）的表面转动连接有支撑轮（16）,所述支撑轮（16）的顶部活动连接有过滤板（17），所述过滤板（17）的正面固定连接有手动把手（18）。
2.根据权利要求1所述的一种石油化工污水处理装置，其特征在于：所述箱体（1）的正面铰接有箱门（19），所述箱门（19）的正面固定连接有箱门把手（20）。
说明书
一种石油化工污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种石油化工污水处理装置。
背景技术
石油是一种粘稠的、深褐色液体。石油的性质因产地而异，粘度范围很宽，凝固点差别很大，沸点范围为常温到五百摄氏度以上，可溶于多种有机溶剂，不溶于水，但可与水形成乳状液。不过不同的油田的石油的成分和外貌可以区分很大。石油主要被用作燃油和汽油。地壳上层部分地区有石油储存。主要成分是各种烷烃、环烷烃、芳香烃的混合物。原油是埋藏在岩石地层里被开采出来的石油，保持着其原有的物理化学形态，是石油工业的初级产品，实现了其使用价值，是油田开发的成果，原油产量是一种已经开发的矿产资源产量。
普通石油化工污水必须经过处理才能进行排放，但是传统的处理方式往往只能对石油化工污水进行简易处理，并且简易处理的过滤网板不方便更换，在长时间的石油化工污水处理时，将会严重影响石油化工污水处理效率。
实用新型内容
针对现有技术的不足，本实用新型提供了一种石油化工污水处理装置，解决了传统的处理方式往往只能对石油化工污水进行简易处理，并且简易处理的过滤网板不方便更换，在长时间的石油化工污水处理时，将会严重影响石油化工污水处理效率的问题。

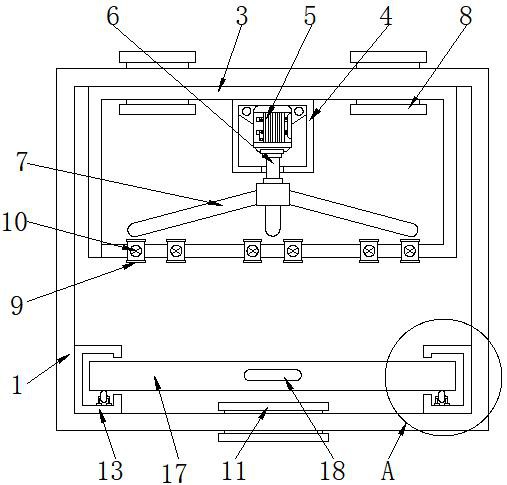

为实现以上目的，本实用新型通过以下技术方案予以实现：一种石油化工污水处理装置，包括箱体和支撑架，所述箱体的底部与支撑架的顶部固定连接，所述箱体内壁的顶部固定连接有反应箱，所述反应箱内壁顶部的中间固定连接有搅拌电机箱，所述搅拌电机箱内壁的顶部固定连接有搅拌电动机，所述搅拌电动机输出轴的一端固定连接有转动轴，所述转动轴的底端贯穿搅拌电机箱并且延伸至搅拌电机箱的底部，所述转动轴的底端固定连接有搅拌棒，所述反应箱顶部的两侧均贯穿有加料管，所述加料管的一端依次贯穿反应箱和箱体并且延伸至箱体的顶部，所述反应箱的底部贯穿有排出管，所述排出管的表面设置有电子阀门，所述箱体的底部贯穿有排水管，所述箱体正面的中间固定连接有控制器,所述箱体内壁两侧的底部均固定连接有稳定块,所述稳定块的内部开设有放置槽,所述放置槽内表面的底部固定连接有轮架，所述轮架的表面转动连接有支撑轮,所述支撑轮的顶部活动连接有过滤板，所述过滤板的正面固定连接有手动把手。
优选的，所述箱体的正面铰接有箱门，所述箱门的正面固定连接有箱门把手。
有益效果
本实用新型提供了一种石油化工污水处理装置。与现有技术相比具备以下有益效果：
（1）、该石油化工污水处理装置，通过箱体内壁两侧的底部均固定连接有稳定块，稳定块的内部开设有放置槽，放置槽内表面的底部固定连接有轮架，轮架的表面转动连接有支撑轮，支撑轮的顶部活动连接有过滤板，过滤板的正面固定连接有手动把手，箱体的正面铰接有箱门，箱门的正面固定连接有箱门把手，工作人员能够通过向外拉动过滤板表面的手动把手，从而确保过滤板的底部与支撑轮滚动，方便过滤板的更换，并且通过箱门和箱门把手的联合设置，使得装置能够被快速打开，方便工作人员操作。
（2）、该石油化工污水处理装置，通过箱体内壁的顶部固定连接有反应箱，反应箱内壁顶部的中间固定连接有搅拌电机箱，搅拌电机箱内壁的顶部固定连接有搅拌电动机，搅拌电动机输出轴的一端固定连接有转动轴，转动轴的底端贯穿搅拌电机箱并且延伸至搅拌电机箱的底部，转动轴的底端固定连接有搅拌棒，反应箱顶部的两侧均贯穿有加料管，加料管的一端依次贯穿反应箱和箱体并且延伸至箱体的顶部，反应箱的底部贯穿有排出管，通过电动机带动搅拌棒对污水进行搅拌，从而避免污水凝结导致不易过滤，间接的提高了过滤效率，并且装置整体结构简单，易于工作人员维护。
（发明人：袁阳新）
