申请日20200514
公开（公告）日20210209
IPC分类号F26B5/14; F26B11/00; F26B25/16
摘要

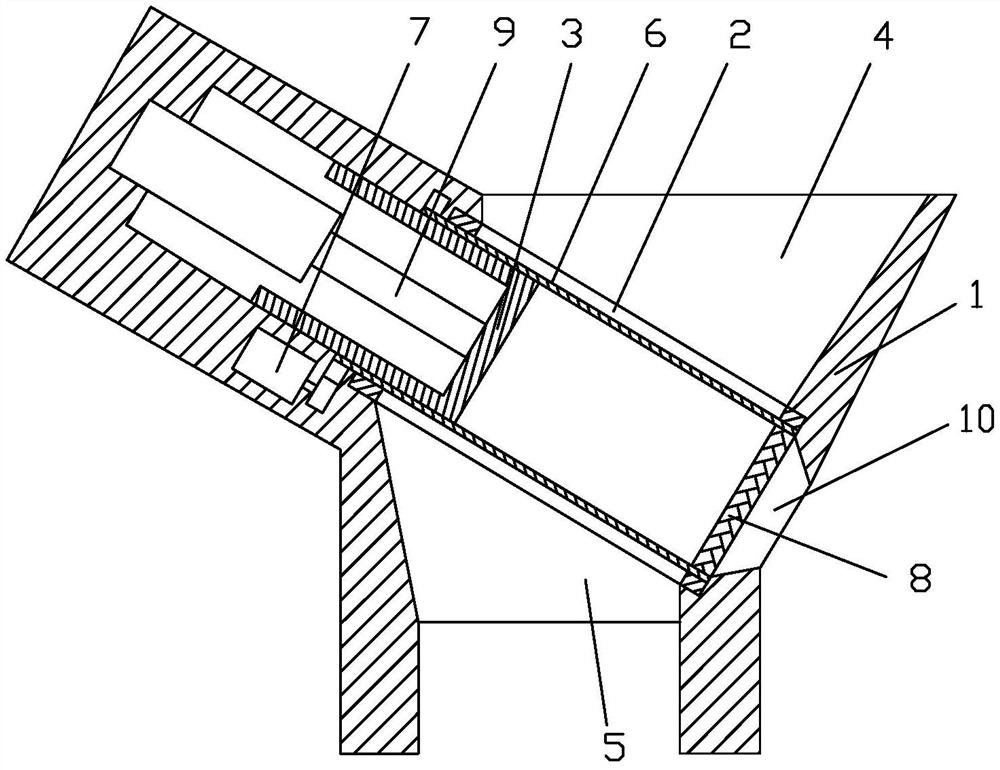

本实用新型涉及一种石英砂快速脱水装置包括机身、固定筒、旋转桶、活塞，所述固定筒斜向设置于所述机身内，所述旋转桶套接于所述固定筒内，所述活塞设置于所述旋转桶内，所述旋转桶包括旋转桶本体、伺服电机、过滤筛，所述旋转桶本体底部安装所述过滤筛，所述旋转桶本体顶部安装有齿轮，所述伺服电机设置于所述旋转桶本体顶部的侧面，且所述伺服电机的转轴套接齿轮，与所述旋转桶本体的齿轮相啮合。本实用新型设计巧妙，通过挤压脱水，加快了脱水效率，污水回收方便，相对于传统脱水方式，该装置脱水更快速高效。
权利要求书
1.一种石英砂快速脱水装置，其特征在于：包括机身、固定筒、旋转桶、活塞，所述固定筒斜向设置于所述机身内，所述旋转桶套接于所述固定筒内，所述活塞设置于所述旋转桶内。
2.根据权利要求1所述的一种石英砂快速脱水装置，其特征在于：所述机身设置有进料口、出料口。
3.根据权利要求2所述的一种石英砂快速脱水装置，其特征在于：所述固定筒与所述进料口、出料口相接位置开口。
4.根据权利要求1所述的一种石英砂快速脱水装置，其特征在于：所述旋转桶包括旋转桶本体、伺服电机、过滤筛，所述旋转桶本体底部安装所述过滤筛，所述旋转桶本体顶部安装有齿轮，所述伺服电机设置于所述旋转桶本体顶部的侧面，且所述伺服电机的转轴套接齿轮，与所述旋转桶本体的齿轮相啮合。
5.根据权利要求4所述的一种石英砂快速脱水装置，其特征在于：所述机身与所述过滤筛相接位置开有出液口。
6.根据权利要求4所述的一种石英砂快速脱水装置，其特征在于：所述旋转桶本体一侧开口。
7.根据权利要求4所述的一种石英砂快速脱水装置，其特征在于：所述活塞的直径与所述旋转桶本体的内径相匹配，且所述活塞呈杯状。
8.根据权利要求7所述的一种石英砂快速脱水装置，其特征在于：所述活塞由液压伸缩杆驱动。
说明书
一种石英砂快速脱水装置
技术领域
本实用新型涉及石英砂加工技术领域，具体涉及一种石英砂快速脱水装置。
背景技术
目前石英砂工厂大部分都是采用湿法作业，对于提高石英砂产品的质量是有益的，但同时也带来固液分离问题。固液分离问题主要是基于以下几个方面的需要产生的：一是精砂产品质量的需要，大多数的玻璃生产企业均要求石英砂的水分控制在5％左右，因而产品必须经脱水处理；二是循环用水的需要，含固体悬浮物的生产污水经过固液分离后大部分均可循环利用，以实现节约水资源；三是尾矿综合利用的需要，石英砂的尾矿即粘土和细砂经过固液分离后可作为水泥、陶瓷、耐火材料、泡花碱等产品的原料，从而提高综合经济效益，减轻环境压力，现有的石英砂脱水装置在使用过程中存在污水难回收，脱水效率较低的问题。
实用新型内容
针对现有技术的不足，本实用新型提供一种石英砂快速脱水装置。
本实用新型解决其技术问题所采用的技术方案是：一种石英砂快速脱水装置包括机身、固定筒、旋转桶、活塞，所述固定筒斜向设置于所述机身内，所述旋转桶套接于所述固定筒内，所述活塞设置于所述旋转桶内。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述机身设置有进料口、出料口。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述固定筒与所述进料口、出料口相接位置开口。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述旋转桶包括旋转桶本体、伺服电机、过滤筛，所述旋转桶本体底部安装所述过滤筛，所述旋转桶本体顶部安装有齿轮，所述伺服电机设置于所述旋转桶本体顶部的侧面，且所述伺服电机的转轴套接齿轮，与所述旋转桶本体的齿轮相啮合。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述机身与所述过滤筛相接位置开有出液口。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述旋转桶本体一侧开口。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述活塞的直径与所述旋转桶本体的内径相匹配，且所述活塞呈杯状。
在本实用新型提供的一种石英砂快速脱水装置的一种较佳实施例中，所述活塞由液压伸缩杆驱动。
与现有技术相比，本实用新型提供的一种石英砂快速脱水装置的有益效果是：本实用新型设计巧妙，通过挤压脱水，加快了脱水效率，污水回收方便，相对于传统脱水方式，该装置脱水更快速高效。
（发明人：郑化明;段彦军;段朝阳）
