申请日20200624
公开（公告）日20210209
IPC分类号C02F9/14
摘要
本实用新型公开了一种联合式农村污水处理装置，包括：外壳，外壳外侧一端设置有初沉池，初沉池底部安装有污泥泵，初沉池上部安装有过滤格栅，外壳内从左至右依次设置有曝气池、反应池、调节池、平衡池、生物膜反应池、终沉池、和吸附池，初沉池的一侧通过溢流孔连通于曝气池，曝气池的底部一侧与反应池连通，外壳内底部还设置有人工湿地，吸附池与人工湿地连通。本方案通过初沉池曝气池、反应池、调节池、平衡池、生物膜反应池、终沉池、和吸附池，能够有效去除污水中的杂质、异味、SS、COD、BOD等有害物质，通过在人工湿地内部设置隔板，能够在水体排出之前通过人工湿地充分处理处理，污水处理效果好，尤其适用于处理农村污水。
权利要求书
1.一种联合式农村污水处理装置，其特征在于，包括：

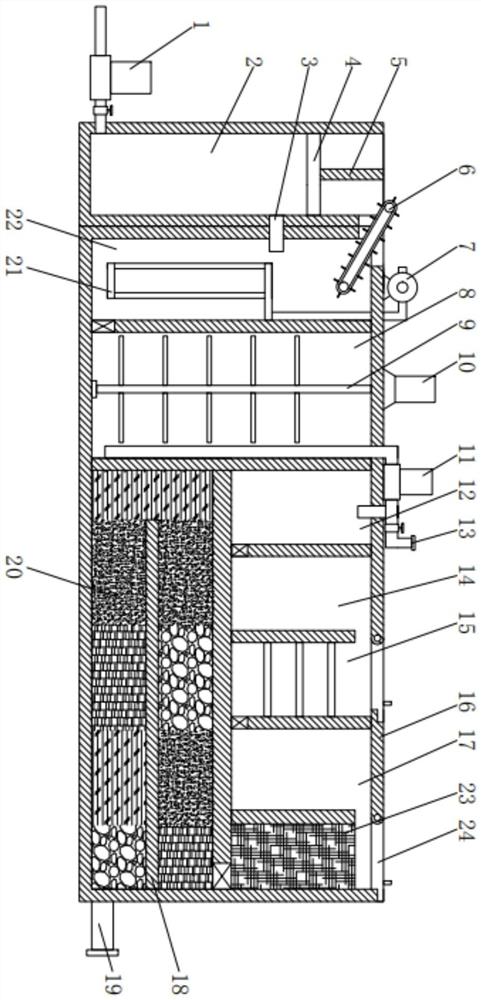

外壳(16)，所述外壳(16)外侧一端设置有初沉池(2)，所述初沉池(2)底部安装有污泥泵(1)，所述初沉池(2)上部安装有过滤格栅(4)，所述外壳(16)内从左至右依次设置有曝气池(22)、反应池(8)、调节池(12)、平衡池(14)、生物膜反应池(15)、终沉池(17)、和吸附池(23)，所述初沉池(2)的一侧通过溢流孔(3)连通于曝气池(22)，所述曝气池(22)内安装有曝气管(21)，所述曝气管(21)与安装在外壳(16)上的曝气风机(7)连接，所述曝气池(22)的底部一侧与反应池(8)连通，所述反应池(8)内设置有搅拌桨(9)，所述搅拌桨(9)的上端与安装在外壳(16)上的搅拌电机(10)输出端固定连接，所述调节池(12)、平衡池(14)、生物膜反应池(15)、终沉池(17)和吸附池(23)依次连通，所述外壳(16)内底部还设置有人工湿地(20)，所述吸附池(23)与人工湿地(20)连通，所述人工湿地(20)一侧设置有出水口(19)。
2.根据权利要求1所述的一种联合式农村污水处理装置，其特征在于：所述过滤格栅(4)的上部固定有挡板(5)，所述挡板(5)左侧区域为进水口。
3.根据权利要求2所述的一种联合式农村污水处理装置，其特征在于：所述曝气池(22)上部安装有刮渣格栅机(6)，所述刮渣格栅机(6)与挡板(5)右侧区域连通。
4.根据权利要求1所述的一种联合式农村污水处理装置，其特征在于：所述反应池(8)与调节池(12)之间通过提升泵(11)连接，所述提升泵(11)还连接有加药口(13)。
5.根据权利要求1所述的一种联合式农村污水处理装置，其特征在于：所述调节池(12)和平衡池(14)之间、所述生物膜反应池(15)和终沉池(17)之间底部连通，所述平衡池(14)和生物膜反应池(15)之间、所述终沉池(17)和吸附池(23)之间上部通过溢流槽连通。
6.根据权利要求1所述的一种联合式农村污水处理装置，其特征在于：所述人工湿地(20)中部固定有水平设置的隔板(18)。
7.根据权利要求1所述的一种联合式农村污水处理装置，其特征在于：所述生物膜反应池(15)和吸附池(23)上部还安装有检修盖板(24)。
说明书
一种联合式农村污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种联合式农村污水处理装置。
背景技术
在新农村的规划建设过程中，污水处理系统是解决农村污水的重要部分。目前，农村污水主要来源为生活用水，具有污染程度相对低，固体杂质含量高的特点。在对农村污水进行处理时，现有的污水处理设备难以针对上述特点进行处理，对污水处理效果差。因此，有必要提出一种联合式农村污水处理装置来针对处理农村污水。
实用新型内容
本实用新型的目的在于提供一种联合式农村污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种联合式农村污水处理装置，包括：
外壳，所述外壳外侧一端设置有初沉池，所述初沉池底部安装有污泥泵，所述初沉池上部安装有过滤格栅，所述外壳内从左至右依次设置有曝气池、反应池、调节池、平衡池、生物膜反应池、终沉池、和吸附池，所述初沉池的一侧通过溢流孔连通于曝气池，所述曝气池内安装有曝气管，所述曝气管与安装在外壳上的曝气风机连接，所述曝气池的底部一侧与反应池连通，所述反应池内设置有搅拌桨，所述搅拌桨的上端与安装在外壳上的搅拌电机输出端固定连接，所述调节池、平衡池、生物膜反应池、终沉池和吸附池依次连通，所述外壳内底部还设置有人工湿地，所述吸附池与人工湿地连通，所述人工湿地一侧设置有出水口。
通过采用上述技术方案，能够利用初沉池对污水初步过滤和沉淀，避免杂物进入装置内部，经过曝气池、反应池、调节池、平衡池、生物膜反应池、终沉池、和吸附池依次处理后，有效去除污水中的杂质、异味，最终在工湿地的处理下，排出洁净水，污水处理效果好。
优选的，所述过滤格栅的上部固定有挡板，所述挡板左侧区域为进水口。
通过采用上述技术方案，将过滤格栅分成两个区域，左侧区域用于对污水进行过滤除杂，右侧区域用于隔离浮渣。
优选的，所述曝气池上部安装有刮渣格栅机，所述刮渣格栅机与挡板右侧区域连通。
通过采用上述技术方案，能够利用刮渣格栅机将曝气产生的浮渣转移至过滤格栅上，对刮渣过程中带出的废水过滤后进入初沉池再次进行处理。
优选的，所述反应池与调节池之间通过提升泵连接，所述提升泵还连接有加药口。
通过采用上述技术方案，能够在提升泵工作时，将处理药剂通过加药口与水体进行混合，操作方便。
优选的，所述调节池和平衡池之间、所述生物膜反应池和终沉池之间底部连通，所述平衡池和生物膜反应池之间、所述终沉池和吸附池之间上部通过溢流槽连通。
通过采用上述技术方案，使得水体依次通过调节池、平衡池、生物膜反应池、终沉池、和吸附池进行处理，无需外加动力驱动水体。
优选的，所述人工湿地中部固定有水平设置的隔板。
通过采用上述技术方案，增加水体在人工湿地中的移动路径长度，利用人工湿地充分对水体进行处理。
优选的，所述生物膜反应池和吸附池上部还安装有检修盖板。
通过采用上述技术方案，方便及时对生物膜反应池和吸附池内材料进行更换。
与现有技术相比，本实用新型的有益效果是：
本方案通过初沉池对污水初步过滤和沉淀，避免杂物进入装置内部，经过曝气池、反应池、调节池、平衡池、生物膜反应池、终沉池、和吸附池依次处理后，有效去除污水中的杂质、异味、SS、COD、BOD等有害物质，通过在人工湿地内部设置隔板，能够在水体排出之前通过人工湿地充分净化处理，污水处理效果好，从而使得该装置尤其适用于处理农村污水。
（发明人：符越）
