申请日2020.04.28
公开（公告）日2021.02.09
IPC分类号C02F9/04; B01D46/30; B01D53/04
摘要
本实用新型公开了一体式污水再生利用装置，包括底座、沉淀池、第一支撑杆和立板，所述底座顶部两端分别通过固定槽安装有沉淀池和立板，所述底座顶部通过第一支撑杆连接有进污渠，所述第一支撑杆之间焊接有第二支撑杆且第二支撑杆顶部连接有安装板，所述安装板顶部通过支撑架安装有卷扬机，所述立板顶端一侧通过连接杆安装有收集罩，所述收集罩顶部通过安装孔安装有抽风管，所述抽风管上远离收集罩一端设置有过滤盒。本实用新型能方便进行多级过滤，能方便在需要时对滤网进行清洗，还能方便对废气进行处理，能方便对过滤后的废水进行沉淀，适合被广泛推广和使用。
权利要求书

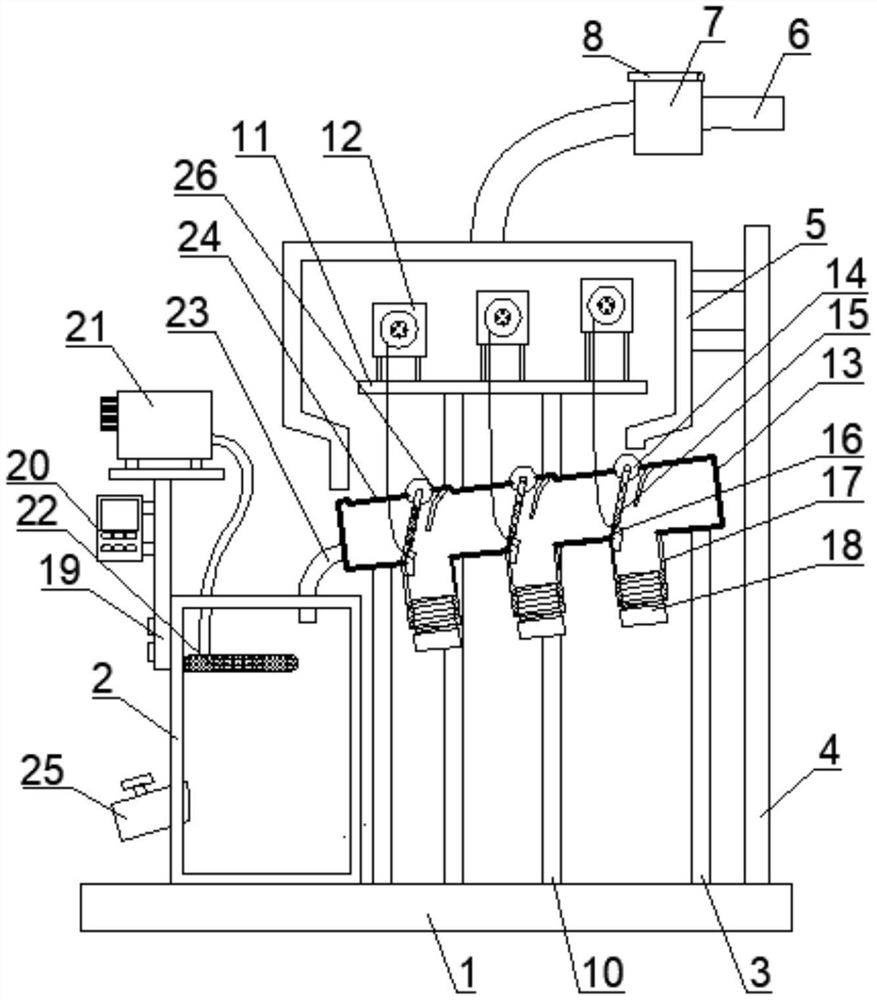

1.一体式污水再生利用装置，包括底座(1)、沉淀池(2)、第一支撑杆(3)和立板(4)，其特征在于：所述底座(1)顶部两端分别通过固定槽安装有沉淀池(2)和立板(4)，所述底座(1)顶部通过第一支撑杆(3)连接有进污渠(13)，所述第一支撑杆(3)之间焊接有第二支撑杆(10)且第二支撑杆(10)顶部连接有安装板(11)，所述安装板(11)顶部通过支撑架安装有卷扬机(12)，所述立板(4)顶端一侧通过连接杆安装有收集罩(5)，所述收集罩(5)顶部通过安装孔安装有抽风管(6)，所述抽风管(6)上远离收集罩(5)一端设置有过滤盒(7)，所述过滤盒(7)内通过网袋放置有活性炭过滤颗粒(9)，所述进污渠(13)顶部开设有预留槽(24)，所述预留槽(24)顶端一侧通过转动轴(14)安装有过滤网板(15)，所述进污渠(13)底部与过滤网板(15)对应位置开设有集杂管(17)，所述集杂管(17)顶端一侧通过胶水固定有磁块(16)且磁块(16)与过滤网板(15)底端连接，所述卷扬机(12)的动力输出端通过钢丝绳连接过滤网板(15)底端一侧，所述沉淀池(2)顶端一侧通过螺栓安装有竖板(19)，所述竖板(19)一端通过安装杆连接有电子计时器开关(20)，所述竖板(19)顶部通过固定板和螺钉安装有空压机(21)，所述沉淀池(2)顶端内壁一侧通过螺钉安装有曝气管(22)，所述空压机(21)的出气端通过管道连接曝气管(22)的进气端。
2.根据权利要求1所述的一体式污水再生利用装置，其特征在于：所述过滤盒(7)顶端一侧通过转轴安装有顶盖(8)。
3.根据权利要求1所述的一体式污水再生利用装置，其特征在于：所述转动轴(14)一端焊接有导流挡板(26)。
4.根据权利要求1所述的一体式污水再生利用装置，其特征在于：所述集杂管(17)底端通过内螺纹安装有旋盖(18)。
5.根据权利要求1所述的一体式污水再生利用装置，其特征在于：所述进污渠(13)的出水口连接有污水进管(23)且污水进管(23)位于沉淀池(2)内，所述沉淀池(2)底端一侧通过管道连接有截止阀(25)。
说明书
一体式污水再生利用装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一体式污水再生利用装置。
背景技术
在污水处理领域中，为了对污水进行处理后再生利用，所以利用装置是十分必要的。
专利号CN201220603418.8公布了一种污水再生利用装置，将处理达标后的污水，进一步处理达到杂用水标准后，并可以去部分除重金属，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用。
该装置虽然将处理达标后的污水，进一步处理达到杂用水标准后，并可以去部分除重金属，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用，但存在以下缺点：1、不能方便进行多级过滤；2、不能方便在需要时对滤网进行清洗；3、不能方便对废气进行处理；4、不能方便对过滤后的废水进行沉淀。为此，我们提出一体式污水再生利用装置。
实用新型内容
本实用新型的主要目的在于提供一体式污水再生利用装置，可以有效解决技术背景中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一体式污水再生利用装置，包括底座、沉淀池、第一支撑杆和立板，所述底座顶部两端分别通过固定槽安装有沉淀池和立板，所述底座顶部通过第一支撑杆连接有进污渠，所述第一支撑杆之间焊接有第二支撑杆且第二支撑杆顶部连接有安装板，所述安装板顶部通过支撑架安装有卷扬机，所述立板顶端一侧通过连接杆安装有收集罩，所述收集罩顶部通过安装孔安装有抽风管，所述抽风管上远离收集罩一端设置有过滤盒，所述过滤盒内通过网袋放置有活性炭过滤颗粒，所述进污渠顶部开设有预留槽，所述预留槽顶端一侧通过转动轴安装有过滤网板，所述进污渠底部与过滤网板对应位置开设有集杂管，所述集杂管顶端一侧通过胶水固定有磁块且磁块与过滤网板底端连接，所述卷扬机的动力输出端通过钢丝绳连接过滤网板底端一侧，所述沉淀池顶端一侧通过螺栓安装有竖板，所述竖板一端通过安装杆连接有电子计时器开关，所述竖板顶部通过固定板和螺钉安装有空压机，所述沉淀池顶端内壁一侧通过螺钉安装有曝气管，所述空压机的出气端通过管道连接曝气管的进气端。
进一步地，所述过滤盒顶端一侧通过转轴安装有顶盖。
进一步地，所述转动轴一端焊接有导流挡板。
进一步地，所述集杂管底端通过内螺纹安装有旋盖。
进一步地，所述进污渠的出水口连接有污水进管且污水进管位于沉淀池内，所述沉淀池底端一侧通过管道连接有截止阀。
与现有技术相比，本实用新型具有如下有益效果：
1.通过设置磁块、过滤网板、集杂管和旋盖，污水由进污渠顶部一端的进水口进入进污渠中，利用磁块方便对过滤网板进行吸引固定，污水经过多组过滤网板的过滤，过滤后的杂质堆积在集杂管中，在集杂管中的污渍较多时，人员可以旋松旋盖，打开集杂管底部的出口，使污渍排出，从而可以大大提升对污水的过滤效果。
2.通过设置卷扬机和预留槽，在需要对过滤网板进行清洗时，人员可以打开卷扬机，工作时动力输出端方便带动过滤网板绕着转动轴进行转动，从而方便带动过滤网板从预留槽顶部转出，进而便于人员对过滤网板进行清洁。
3.通过设置抽风管、收集罩、过滤盒和活性炭过滤颗粒，人员可以利用外部抽气设备连接抽风管的出气端，工作时可以经过收集罩和抽风管将废气吸入，经由过滤盒内的活性炭过滤颗粒对废气进行过滤后，再进行排出，从而方便对废气进行处理。
4.通过设置电子计时器开关、空压机和曝气管，人员调节电子计时器开关的设定值，从而方便调节空压机定时得电的时间，空压机工作时方便将外部空气吸入后压缩，经由管道输送到曝气管中，对沉淀池内的废水进行曝气，再加入反应剂，从而可以提升反应效果，从而方便对过滤后的废水进行反应沉淀处理。
（发明人：陈家祥;吴迪先;姚宇琦）
