申请日20200521
公开（公告）日20210209
IPC分类号B01D29/33; B01D29/35; B01D29/56; B01D35/04
摘要
本实用新型涉及一种含氨污水的弯管过滤装置，包括安装板，所述安装板的正面固定连接有连续S性弯管，所述连续S性弯管包括三个固定弯管、三个活动弯管和七个横向水管。在使用时，含氨污水从连续S性弯管上方的进水口内进入，首先经过上方的粗滤网，污水从粗滤网右侧进入粗滤网内腔，在从内腔进入第一活动弯管，在从下方粗滤网外部流向粗滤网内部，这样经过两次过滤，依次同样的方式经过第二活动弯管上的中滤网和第三活动弯管上的细滤网，从而完成过滤，这样过滤的工序有三道，每道过滤两次，从而能够彻底的将内部的杂质清除，转动螺纹套，能够将活动弯管取下，从而能够进行清理操作。
权利要求书

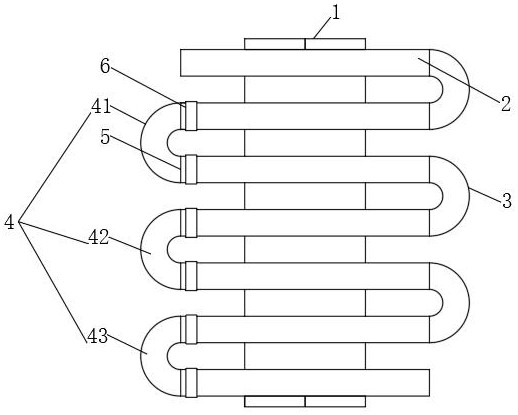

1.一种含氨污水的弯管过滤装置，包括安装板（1），其特征在于：所述安装板（1）的正面固定连接有连续S形弯管，所述连续S形弯管包括三个固定弯管（3）、三个活动弯管（4）和七个横向水管（2），所述固定弯管（3）左侧的上下两侧均固定连接有所述横向水管（2），所述活动弯管（4）右侧的上下两侧均与两个所述横向水管（2）的左侧连通；
所述活动弯管（4）右侧两端均设置有螺纹环（5），所述横向水管（2）的左侧活动连接有螺纹套（6），所述螺纹套（6）螺纹连接在所述螺纹环（5）上；
自上至下三个所述活动弯管（4）的右侧均设置有过滤筒（8），所述过滤筒（8）的右端套接在所述横向水管（2）的内腔，所述过滤筒（8）的右端固定连接有密封环（9）。
2.根据权利要求1所述的一种含氨污水的弯管过滤装置，其特征在于：所述活动弯管（4）包括第一活动弯管（41）、第二活动弯管（42）和第三活动弯管（43）。
3.根据权利要求2所述的一种含氨污水的弯管过滤装置，其特征在于：所述第一活动弯管（41）上的两个过滤筒（8）上套接有粗滤网（10）。
4.根据权利要求2所述的一种含氨污水的弯管过滤装置，其特征在于：所述第二活动弯管（42）上套接有中滤网（11）。
5.根据权利要求2所述的一种含氨污水的弯管过滤装置，其特征在于：所述第三活动弯管（43）上套接有细滤网（12）。
6.根据权利要求1所述的一种含氨污水的弯管过滤装置，其特征在于：所述螺纹环（5）内套接有圆形栅板（7），所述圆形栅板（7）的轴心固定连接有连接杆，所述连接杆的一端固定连接在所述过滤筒（8）的一侧。
说明书
一种含氨污水的弯管过滤装置
技术领域
本实用新型涉及含氨污水颗粒处理技术领域，具体为一种含氨污水的弯管过滤装置。
背景技术
含氨污水一直是污水处理中一种极难处理的污水，也是处理成本很高的污水。合成氨大量废水的排放，严重破坏水体的生态系统，造成了大量藻类物质的生长，降低了水体中的溶解氧，促使大量水生物死亡，从而形成恶性循环，使水体失去自净化功能。合成氨废水中高氨氮废水排入自然界中，会在低 pH 值条件下与蛋白质反应生成亚硝酸盐类致癌物质，引起人体病变，对人类健康造成较大影响。
含氨污水在处理时首先需要将水中的杂质进行先处理，而现有的处理的方式采用净化池沉淀，这样的效率慢，而且蒸发的含氨污水会影响环境，因此提出一种快速过滤的弯管过滤器。
实用新型内容
针对现有技术的不足，本实用新型提供了一种含氨污水的弯管过滤装置，解决了背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种含氨污水的弯管过滤装置，包括安装板，所述安装板的正面固定连接有连续S形弯管，所述连续S形弯管包括三个固定弯管、三个活动弯管和七个横向水管，所述固定弯管左侧的上下两侧均固定连接有所述横向水管，所述活动弯管右侧的上下两侧均与两个所述横向水管的左侧连通；
所述活动弯管右侧两端均设置有螺纹环，所述横向水管的左侧活动连接有螺纹套，所述螺纹套螺纹连接在所述螺纹环上；
自上至下三个所述活动弯管的右侧均设置有过滤筒，所述过滤筒的右端套接在所述横向水管的内腔，所述过滤筒的右端固定连接有密封环。
如本实用新型所述的一种含氨污水的弯管过滤装置，优选的，所述活动弯管包括第一活动弯管、第二活动弯管和第三活动弯管。
如本实用新型所述的一种含氨污水的弯管过滤装置，优选的，所述第一活动弯管上的两个过滤筒上套接有粗滤网。
如本实用新型所述的一种含氨污水的弯管过滤装置，优选的，所述第二活动弯管上套接有中滤网。
如本实用新型所述的一种含氨污水的弯管过滤装置，优选的，所述第三活动弯管上套接有细滤网。
如本实用新型所述的一种含氨污水的弯管过滤装置，优选的，所述螺纹环内套接有圆形栅板，所述圆形栅板的轴心固定连接有连接杆，所述连接杆的一端固定连接在所述过滤筒的一侧。
本实用新型提供了一种含氨污水的弯管过滤装置。具备以下有益效果：
在使用时，含氨污水从连续S形弯管上方的进水口内进入，首先经过上方的粗滤网，污水从粗滤网右侧进入粗滤网内腔，在从内腔进入第一活动弯管，在从下方粗滤网外部流向粗滤网内部，这样经过两次过滤，依次同样的方式经过第二活动弯管上的中滤网和第三活动弯管上的细滤网，从而完成过滤，这样过滤的工序有三道，每道过滤两次，从而能够彻底的将内部的杂质清除，转动螺纹套，能够将活动弯管取下，从而能够进行清理操作。
（发明人：盛建强;贺松林）
