申请日2020.09.09
公开（公告）日2021.02.12
IPC分类号C02F3/02; C02F101/30
摘要
本实用新型提供一种纳米陶瓷化曝气装置，通过曝气泵将气体和液体混合成气液混合体，再通过纳米气泡发生器对气液混合体进行加压，产生大量纳米气泡，并通过气泡口将产生的纳米气泡释放至污水中，进氧化降解，而且采用陶瓷化金属材料构成箱体，能够在污水中防腐蚀，延长使用寿命，还可以通过箱体内的填充颗粒对进入箱体的污水进行生物降解。本方案实现了双重氧化降解，提高了氧化降解的效率，也降低了装置被腐蚀的速率，延长了使用寿命。
权利要求书

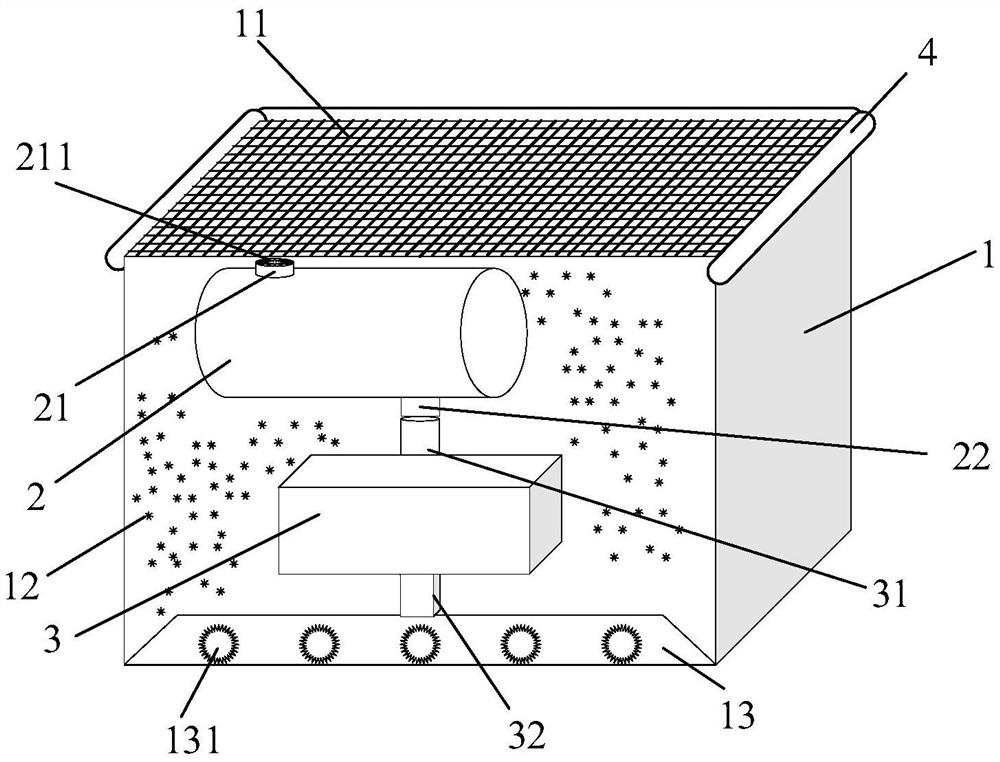

1.一种纳米陶瓷化曝气装置，其特征在于，包括箱体、曝气泵、纳米气泡发生器和悬浮装置，所述曝气泵和所述纳米气泡发生器位于所述箱体内，所述悬浮装置位于所述箱体的外围，所述箱体内设有填充颗粒，所述箱体的上表面由网格状的滤网构成，所述曝气泵上设有进口和出口，所述进口上设有滤片，所述纳米气泡发生器上设有气液混合进口和喷射口，所述气液混合进口与所述曝气泵的出口相连通，所述箱体下端设有导流管，所述导流管上设有多个气泡口，所述喷射口与所述导流管相连通，所述箱体表面由陶瓷化金属材料构成。
2.根据权利要求1所述的一种纳米陶瓷化曝气装置，其特征在于，所述填充颗粒为陶粒。
3.根据权利要求1所述的一种纳米陶瓷化曝气装置，其特征在于，所述悬浮装置位于所述箱体的侧周处。
4.根据权利要求1所述的一种纳米陶瓷化曝气装置，其特征在于，所述滤片用于防止填充颗粒进入曝气泵中，且所述滤片固定在所述进口上。
5.根据权利要求1所述的一种纳米陶瓷化曝气装置，其特征在于，所述网格状的滤网的网格小于所述填充颗粒。
6.根据权利要求1所述的一种纳米陶瓷化曝气装置，其特征在于，所述悬浮装置为气囊。
说明书
一种纳米陶瓷化曝气装置
技术领域
本实用新型涉及曝气技术领域，尤其涉及一种纳米陶瓷化曝气装置。
背景技术
水是人类生活所不可或缺的资源，然而随着工业化生产和科技的进步，随水环境污染是个极为严重的问题，为了保护水资源和治理水环境，污染水体的修复成为当前水处理研究的热点问题。曝气技术可以加快水体复氧过程，提高水体中溶解氧含量，增强水体中好氧微生物的活性，促进水体中的污染物质去除；还可以防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的。从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。目前，曝气充氧作为一种投资少、见效快、无二次污染的水污染治理技术在河湖污染水体治理中被广泛采用，并取得很好的效果。
现有的曝气设备通常有两种形式：(1)鼓风机曝气装置:主要通过曝气鼓风机,连接管道,曝气器组成。(2)机械曝气装置:主要由水下曝气机及扩散装置组成。
对于现有的曝气设备都存在着以下问题，装置长期放置于污水中，容易被腐蚀，寿命不长的问题；而且降解效率一般。
实用新型内容
基于此，有必要针对上述技术问题，提供一种纳米陶瓷化曝气装置。
一种纳米陶瓷化曝气装置，其特征在于，包括箱体、曝气泵、纳米气泡发生器和悬浮装置，所述曝气泵和所述纳米气泡发生器位于所述箱体内，所述悬浮装置位于所述箱体的外围，所述箱体内设有填充颗粒，所述箱体的上表面由网格状的滤网构成，所述曝气泵上设有进口和出口，所述进口上设有滤片，所述纳米气泡发生器上设有气液混合进口和喷射口，所述气液混合进口与所述曝气泵的出口相连通，所述箱体下端设有导流管，所述导流管上设有多个气泡口，所述喷射口与所述导流管相连通，所述箱体表面由陶瓷化金属材料构成。
进一步地，所述填充颗粒为陶粒。
进一步地，所述悬浮装置位于所述箱体的侧周处。
进一步地，所述滤片用于防止填充颗粒进入曝气泵中，且所述滤片固定在所述进口上。
进一步地，所述网格状的滤网的网格小于所述填充颗粒。
进一步地，所述悬浮装置为气囊。
上述一种纳米陶瓷化曝气装置，通过曝气泵将气体和液体混合成气液混合体，再通过纳米气泡发生器对气液混合体进行加压，产生大量纳米气泡，并通过气泡口将产生的纳米气泡释放至污水中，进氧化降解，而且采用陶瓷化金属材料构成箱体，能够在污水中防腐蚀，延长使用寿命，还可以通过箱体内的填充颗粒对进入箱体的污水进行生物降解，实现了双重氧化降解，提高了氧化降解的效率，也降低了装置被腐蚀的速率，延长了使用寿命。
（发明人：姜蕊）
