申请日2020.10.30
公开（公告）日2021.02.12
IPC分类号C02F9/04; C02F103/20
摘要
本发明公开了一种养殖设备用水循环装置及方法，包括猪舍，流水槽的两侧均贯穿至猪舍的外侧，流水槽的右侧固定连接有第一管道。本发明通过设置猪舍、流水槽、第一管道、第一连接管、流通管、第二连接管、加药箱、第二管道、节流阀、水循环一体机、第三管道、通管、出水管、出水口、分离机、支撑架、进水管、粪水收集装置、合页、盖板、搅拌机构、卡槽、卡块、传动机构、密封圈、卡扣机构、第二通孔、凹槽、滑块和滑槽的配合使用，解决了养殖设备在进行处理猪粪的时候一般采用分离机，然而分离出来的污水是没有用处的，一般都是直接倒入下水道里，同时猪喝的水都是固定的，容易造成储水桶的内壁生成细菌的问题。
权利要求书

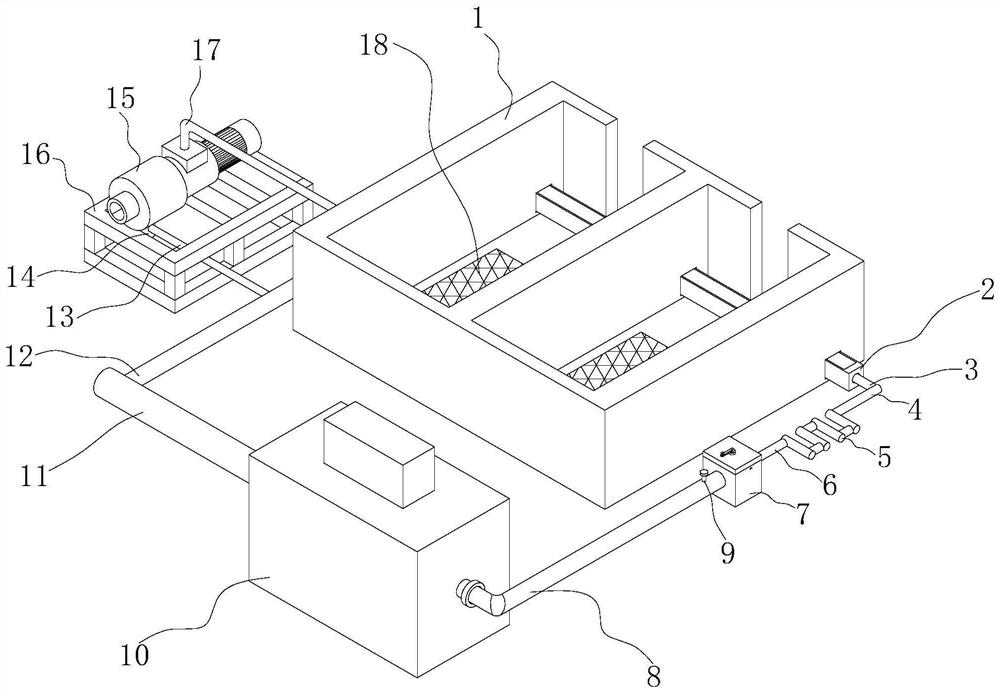

1.一种养殖设备用水循环装置，包括猪舍(1)，其特征在于：所述猪舍(1)的内部设置有流水槽(2)，所述流水槽(2)的两侧均贯穿至猪舍(1)的外侧，所述流水槽(2)的右侧固定连接有第一管道(3)，所述第一管道(3)的右侧固定连接有第一连接管(4)，所述第一连接管(4)的前侧固定连接有流通管(5)，所述流通管(5)的前侧固定连接有第二连接管(6)，所述第二连接管(6)的前侧固定连接有加药箱(7)，所述加药箱(7)的前侧固定连接有第二管道(8)，所述第二管道(8)的顶部固定连接有节流阀(9)，所述第二管道(8)远离加药箱(7)的一侧固定连接有水循环一体机(10)，所述水循环一体机(10)的左侧固定连接有第三管道(11)，所述第三管道(11)的后侧固定连接有通管(12)，所述通管(12)远离第三管道(11)的一侧与流水槽(2)的左侧固定连接。
2.如权利要求1所述的一种养殖设备用水循环装置，其特征在于：所述加药箱(7)的顶部固定连接有合页(19)，所述合页(19)远离加药箱(7)的一侧固定连接有盖板(20)。
3.如权利要求1所述的一种养殖设备用水循环装置，其特征在于：所述通管(12)的左侧固定连接有出水管(13)，所述出水管(13)远离通管(12)的一侧固定连接有出水口(14)，所述出水口(14)的顶部固定连接有分离机(15)，所述分离机(15)的底部固定连接有支撑架(16)，所述分离机(15)的顶部固定连接有进水管(17)，所述猪舍(1)内部的两侧均设置有粪水收集装置(18)，所述进水管(17)远离分离机(15)的一侧与粪水收集装置(18)的底部固定连接。
4.如权利要求2所述的一种养殖设备用水循环装置，其特征在于：所述盖板(20)的内部活动连接有搅拌机构(21)，所述搅拌机构(21)包括搅拌杆(2101)，所述搅拌杆(2101)的两侧均固定连接有四个搅拌叶(2102)，所述搅拌杆(2101)的顶部固定连接有限位块(2103)，所述限位块(2103)的顶部固定连接有连接块(2104)，所述搅拌杆(2101)的顶部均贯穿至盖板(20)和限位块(2103)的顶部与连接块(2104)的表面固定连接，所述限位块(2103)的底部与盖板(20)的表面固定连接，所述连接块(2104)的前侧固定连接有支撑杆(2105)，所述支撑杆(2105)的顶部固定连接有第一转轴(2106)，所述第一转轴(2106)的顶部固定连接有旋转块(2107)。
5.如权利要求2所述的一种养殖设备用水循环装置，其特征在于：所述加药箱(7)的内部活动连接有传动机构(24)，所述传动机构(24)包括连接杆(2401)，所述加药箱(7)的内部开设有与连接杆(2401)配合使用的第一通孔(2402)，所述连接杆(2401)的前侧贯穿至第一通孔(2402)的外侧并固定连接有推块(2403)，所述连接杆(2401)的后侧贯穿至第一通孔(2402)的内部与卡扣机构(26)的表面固定连接。
6.如权利要求2所述的一种养殖设备用水循环装置，其特征在于：所述传动机构(24)的后侧固定连接有卡扣机构(26)，所述卡扣机构(26)包括活动杆(2601)，所述活动杆(2601)的表面套设有支撑块(2602)，所述支撑块(2602)的左侧固定连接有拉簧(2603)，所述拉簧(2603)的左侧与加药箱(7)的内壁固定连接，所述活动杆(2601)的前侧与连接杆(2401)的表面固定连接。
7.如权利要求2所述的一种养殖设备用水循环装置，其特征在于：所述盖板(20)的底部固定连接有密封圈(25)，所述流通管(5)的形状为波浪型。
8.如权利要求2所述的一种养殖设备用水循环装置，其特征在于：所述盖板(20)的底部固定连接有卡块(23)，所述加药箱(7)的表面开设有与卡块(23)配合使用的卡槽(22)，所述卡块(23)的底部贯穿至卡槽(22)的内部与卡扣机构(26)配合使用。
9.如权利要求6所述的一种养殖设备用水循环装置，其特征在于：所述加药箱(7)的内部开设有与活动杆(2601)配合使用的第二通孔(27)，所述卡块(23)的表面开设有与活动杆(2601)配合使用的凹槽(28)，所述活动杆(2601)的前侧贯穿第二通孔(27)的外侧并延伸至凹槽(28)的内部。
10.如权利要求6所述的一种养殖设备用水循环装置，其特征在于：所述支撑块(2602)的后侧固定连接有滑块(29)，所述加药箱(7)的内部开设有与滑块(29)配合使用的滑槽(30)。
说明书
一种养殖设备用水循环装置及方法
技术领域
本发明属于养殖设备技术领域，尤其涉及一种养殖设备用水循环装置及方法。
背景技术
养殖设备是指培育和繁殖动植物，养殖包括家畜养殖、家禽养殖、水产养殖和特种养殖等种类。
随着人们生活水平的不断提高，对猪肉的需求量也不断增加，加之农村生活条件的提高以及农业生产机械化的发展，猪也逐渐退出了家庭养殖，猪养殖主要是一些规模化、专门化的养殖场，养殖设备在进行处理猪粪的时候一般采用分离机，然而分离出来的污水是没有用处的，一般都是直接倒入下水道里，同时猪喝的水都是固定的，容易造成储水桶的内壁生成细菌。
发明内容
本发明提供了一种养殖设备用水循环装置及方法，具备对分离机分离出来的污水和饮用水进行水循环的优点，解决了养殖设备在进行处理猪粪的时候一般采用分离机，然而分离出来的污水是没有用处的，一般都是直接倒入下水道里，同时猪喝的水都是固定的，容易造成储水桶的内壁生成细菌的问题。
本发明是这样实现的，一种养殖设备用水循环装置及方法，包括猪舍，所述猪舍的内部设置有流水槽，所述流水槽的两侧均贯穿至猪舍的外侧，所述流水槽的右侧固定连接有第一管道，所述第一管道的右侧固定连接有第一连接管，所述第一连接管的前侧固定连接有流通管，所述流通管的前侧固定连接有第二连接管，所述第二连接管的前侧固定连接有加药箱，所述加药箱的前侧固定连接有第二管道，所述第二管道的顶部固定连接有节流阀，所述第二管道远离加药箱的一侧固定连接有水循环一体机，所述水循环一体机的左侧固定连接有第三管道，所述第三管道的后侧固定连接有通管，所述通管远离第三管道的一侧与流水槽的左侧固定连接。
作为本发明优选的，所述加药箱的顶部固定连接有合页，所述合页远离加药箱的一侧固定连接有盖板。
作为本发明优选的，所述通管的左侧固定连接有出水管，所述出水管远离通管的一侧固定连接有出水口，所述出水口的顶部固定连接有分离机，所述分离机的底部固定连接有支撑架，所述分离机的顶部固定连接有进水管，所述猪舍内部的两侧均设置有粪水收集装置，所述进水管远离分离机的一侧与粪水收集装置的底部固定连接。
作为本发明优选的，所述盖板的内部活动连接有搅拌机构，所述搅拌机构包括搅拌杆，所述搅拌杆的两侧均固定连接有四个搅拌叶，所述搅拌杆的顶部固定连接有限位块，所述限位块的顶部固定连接有连接块，所述搅拌杆的顶部均贯穿至盖板和限位块的顶部与连接块的表面固定连接，所述限位块的底部与盖板的表面固定连接，所述连接块的前侧固定连接有支撑杆，所述支撑杆的顶部固定连接有第一转轴，所述第一转轴的顶部固定连接有旋转块。
作为本发明优选的，所述加药箱的内部活动连接有传动机构，所述传动机构包括连接杆，所述加药箱的内部开设有与连接杆配合使用的第一通孔，所述连接杆的前侧贯穿至第一通孔的外侧并固定连接有推块，所述连接杆的后侧贯穿至第一通孔的内部与卡扣机构的表面固定连接。
作为本发明优选的，所述传动机构的后侧固定连接有卡扣机构，所述卡扣机构包括活动杆，所述活动杆的表面套设有支撑块，所述支撑块的左侧固定连接有拉簧，所述拉簧的左侧与加药箱的内壁固定连接，所述活动杆的前侧与连接杆的表面固定连接。
作为本发明优选的，所述盖板的底部固定连接有密封圈，所述流通管的形状为波浪型。
作为本发明优选的，所述盖板的底部固定连接有卡块，所述加药箱的表面开设有与卡块配合使用的卡槽，所述卡块的底部贯穿至卡槽的内部与卡扣机构配合使用。
作为本发明优选的，所述加药箱的内部开设有与活动杆配合使用的第二通孔，所述卡块的表面开设有与活动杆配合使用的凹槽，所述活动杆的前侧贯穿第二通孔的外侧并延伸至凹槽的内部。
作为本发明优选的，所述支撑块的后侧固定连接有滑块，所述加药箱的内部开设有与滑块配合使用的滑槽。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置猪舍、流水槽、第一管道、第一连接管、流通管、第二连接管、加药箱、第二管道、节流阀、水循环一体机、第三管道、通管、出水管、出水口、分离机、支撑架、进水管、粪水收集装置、合页、盖板、搅拌机构、卡槽、卡块、传动机构、密封圈、卡扣机构、第二通孔、凹槽、滑块和滑槽的配合使用，对分离出来的污水进行循环利用，提高水的利用效率，节约水资源降低使用成本，同时使猪喝的水循环流动，避免水长期静止不动生成细菌，在保证猪的健康同时减少了养殖过程中药品的使用，有助于提升猪肉品质。
2、本发明通过设置搅拌机构，有效的实现了对药品的添加和融化，使用者通过转动旋转块带动搅拌叶旋转，可以加快药品的融化。
3、本发明通过设置传动机构，有效的实现了对卡扣机构的移动，只需要使用者通过拨动推块即可使活动杆进行移动。
4、本发明通过设置卡扣机构，有效的实现了对卡块的固定，防止卡块卡入卡槽的内部脱离。
5、本发明通过设置密封圈，有效的实现了对加药箱的密封，防止水从加药箱里面溢出来，通过设置波浪型的流通管，使药品流过时与水充分进行混合，进一步加快了药剂融化的速度。
6、本发明通过设置卡块和卡槽的配合使用，通过与卡扣机构的配合使用，达到了卡块卡入卡槽的内部不会发生移动。
7、本发明通过设置通孔和凹槽的配合使用，能够使活动杆进入凹槽的内腔后，使卡块卡入卡槽的内部后不会发生晃动。
8、本发明通过设置滑块和滑槽的配合使用，有效的实现了对支撑块移动的限位，防止了支撑块在移动时发生偏移，且实现了对支撑块的移动轨迹进行固定的作用。（发明人：李瑞敬）
