申请日2021.01.12
公开（公告）日2021.02.12
IPC分类号C02F1/40; B01F7/04; C02F103/10
摘要
本发明公开了一种聚合物驱油田污水处理装置，包括箱体，所述箱体内设有控制槽，所述控制槽开口处设有开关装置，所述控制槽底部设有电机，所述电机的输出端固定连接设有输出轴，所述输出轴上固定套设有输出齿轮，所述输出轴上还固定套设有多个圆锥齿轮二，多个所述圆锥齿轮二位于输出齿轮的右侧设置，所述控制槽内设有传动杆，所述传动杆贯穿于控制槽侧壁设置，所述传动杆位于箱体内和箱体侧壁转动连接设置，所述传动杆位于控制槽内固定套设有从动齿轮，所述从动齿轮和输出齿轮通过齿链连接设置。本发明可以减少静置时间，使污水和添加剂接触的更加充分，且处理后的水中油滴和固体颗粒含量很少，不需要进行二次处理。
权利要求书

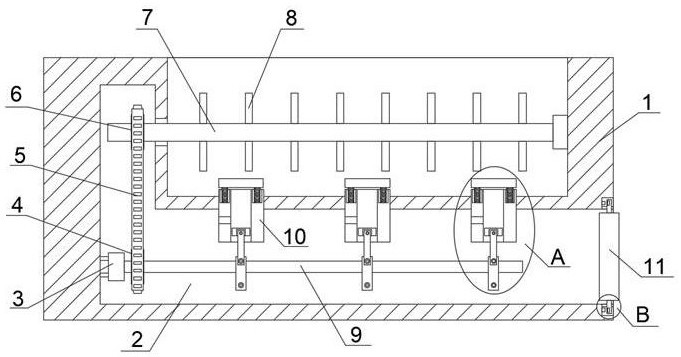

1.一种聚合物驱油田污水处理装置，包括箱体（1），其特征在于，所述箱体（1）内设有控制槽（2），所述控制槽（2）开口处设有开关装置，所述控制槽（2）底部设有电机（3），所述电机（3）的输出端固定连接设有输出轴（9），所述输出轴（9）上固定套设有输出齿轮（4），所述输出轴（9）上还固定套设有多个圆锥齿轮二（31），多个所述圆锥齿轮二（31）位于输出齿轮（4）的右侧设置，所述控制槽（2）内设有传动杆（7），所述传动杆（7）贯穿于控制槽（2）侧壁设置，所述传动杆（7）位于箱体（1）内和箱体（1）侧壁转动连接设置，所述传动杆（7）位于控制槽（2）内固定套设有从动齿轮（6），所述从动齿轮（6）和输出齿轮（4）通过齿链（5）连接设置，所述传动杆（7）位于箱体（1）内固定连接设有多个搅拌杆（8），所述控制槽（2）内设有气泡产出装置，所述箱体（1）内设有检测装置。
2.根据权利要求1所述的一种聚合物驱油田污水处理装置，其特征在于，所述气泡产出装置包括所述控制槽（2）侧壁固定设置多个固定筒（10），多个所述固定筒（10）贯穿于控制槽（2）侧壁设置，且多个所述固定筒（10）和圆锥齿轮二（31）一一对应设置，多个所述固定筒（10）位于箱体（1）内上方设有挡板（19），多个所述固定筒（10）上对称设有两个伸缩槽（17），两个所述伸缩槽（17）底部固定连接设有拉伸弹簧（18），所述拉伸弹簧（18）的另一侧和挡板（19）固定连接设置，所述固定筒（10）内滑动连接设有活塞（22），所述活塞（22）下侧设有转动槽（23），所述转动槽（23）内固定连接设有固定杆（24），所述固定杆（24）上转动套设有转动杆（25），所述转动杆（25）贯穿于固定筒（10）设置，所述转动杆（25）位于固定筒（10）外侧转动套设有连接杆一，所述连接杆一上还转动套设有从动杆（26），所述从动杆（26）位于转动杆（25）上方设置，所述从动杆（26）远离转动杆（25）的一侧转动套设有连接杆二，所述连接杆二上还转动套设有主动杆（28），所述主动杆（28）远离从动杆（26）的一侧固定连接设有输出杆（29），所述输出杆（29）和从动杆（26）位于主动杆（28）两侧设置，所述输出杆（29）和控制槽（2）侧壁转动连接设置，所述输出杆（29）上固定套设有圆锥齿轮一（30），所述圆锤齿轮一（30）和圆锥齿轮二（31）啮合连接，所述固定筒（10）上设有通风孔（27），所述通风孔（27）和固定筒（10）内部相通设置。
3.根据权利要求1所述的一种聚合物驱油田污水处理装置，其特征在于，所述开关装置包括在控制槽（2）内设置的通风板（11），所述通风板（11）贯穿于控制槽（2）设置，所述控制槽（2）两侧对称设有的两个连接槽（12），两个所述连接槽（12）的一端贯穿于箱体（1）设置，两个所述连接槽（12）内滑动连接设有滑杆（13），所述滑杆（13）贯穿于连接槽（12）和通风板（11）固定连接设置，所述滑杆（13）位于连接槽（12）内左侧设有接触槽（14），所述接触槽（14）底部固定设有磁铁（15），所述连接槽（12）左侧壁固定设有金属块（16），所述金属块（16）和接触槽（14）匹配设置。
4.根据权利要求1所述的一种聚合物驱油田污水处理装置，其特征在于，检测装置包括在箱体（1）内设置的空腔（37），所述空腔（37）左侧壁设有深槽（34），所述深槽（34）滑动连接设有感应杆（32），所述感应杆（32）贯穿于深槽（34）和空腔（37）设置，所述感应杆（32）位于空腔（37）内下侧固定连接设有感应弹簧（35），所述感应弹簧（35）的另一侧和空腔（37）底部固定连接设置，所述感应杆（32）的上侧固定连接设有显示杆（21），所述显示杆（21）贯穿于空腔（37）设置，所述感应杆（32）位于箱体（1）内固定连接设有感应筒（33）。
5.根据权利要求4所述的一种聚合物驱油田污水处理装置，其特征在于，所述箱体（1）内侧壁设有感应孔（38），所述感应杆（32）贯穿于感应孔（38）设置，所述感应孔（38）侧壁对称设有两个移动槽（36），两个移动槽（36）通过移动板（20）相通设置，且所述移动板（20）和移动槽（36）滑动连接设置，所述移动板（20）位于感应孔（38）内和感应杆（32）固定套设连接。
6.根据权利要求1所述的一种聚合物驱油田污水处理装置，其特征在于，所述固定筒（10）和挡板（19）的连接处设有橡胶垫，所述橡胶垫和挡板（19）固定连接设置。
说明书
一种聚合物驱油田污水处理装置
技术领域
本发明涉及油田处理技术领域，尤其涉及一种聚合物驱油田污水处理装置。
背景技术
聚合物驱是指向地层中注入聚合物进行驱油的一种增产措施，当前在石油开采中，聚合物驱油的应用越来越广泛，然而，大量的聚合物采油污水随之产生，由于污水中有聚合物的存在，油水分离的难度大大增加，污水处理较为复杂，传统的处理方法是将聚合物采油污水放在一个箱体内，放进特定的添加剂，使油和水进行分离，这种分离方法结构简单，成本低，但是需要花费大量的静置时间，且由于污水中聚合物较多，污水整体会变得特别粘稠，添加剂和污水结合的效果很差，且分离后的水中还会残留一些油和固体颗粒，需要进行在处理，增加处理成本。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：需要花费大量的静置时间，且由于污水中聚合物较多，污水整体会变得特别粘稠，添加剂和污水结合的效果很差，且分离后的水中还会残留一些油和固体颗粒，需要进行在处理，增加处理成本，而提出的一种聚合物驱油田污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种聚合物驱油田污水处理装置，包括箱体，所述箱体内设有控制槽，所述控制槽开口处设有开关装置，所述控制槽底部设有电机，所述电机的输出端固定连接设有输出轴，所述输出轴上固定套设有输出齿轮，所述输出轴上还固定套设有多个圆锥齿轮二，多个所述圆锥齿轮二位于输出齿轮的右侧设置，所述控制槽内设有传动杆，所述传动杆贯穿于控制槽侧壁设置，所述传动杆位于箱体内和箱体侧壁转动连接设置，所述传动杆位于控制槽内固定套设有从动齿轮，所述从动齿轮和输出齿轮通过齿链连接设置，所述传动杆位于箱体内固定连接设有多个搅拌杆，所述箱体内设有检测装置。
优选地，所述气泡产出装置包括所述控制槽侧壁固定设置多个固定筒，多个所述固定筒贯穿于控制槽侧壁设置，且多个所述固定筒和圆锥齿轮二一一对应设置，多个所述固定筒位于箱体内上方设有挡板，多个所述固定筒上对称设有两个伸缩槽，两个所述伸缩槽底部固定连接设有拉伸弹簧，所述拉伸弹簧的另一侧和挡板固定连接设置，所述固定筒内滑动连接设有活塞，所述活塞下侧设有转动槽，所述转动槽内固定连接设有固定杆，所述固定杆上转动套设有转动杆，所述转动杆贯穿于固定筒设置，所述转动杆位于固定筒外侧转动套设有连接杆一，所述连接杆一上还转动套设有从动杆，所述从动杆位于转动杆上方设置，所述从动杆远离转动杆的一侧转动套设有连接杆二，所述连接杆二上还转动套设有主动杆，所述主动杆远离从动杆的一侧固定连接设有输出杆，所述输出杆和从动杆位于主动杆两侧设置，所述输出杆和控制槽侧壁转动连接设置，所述输出杆上固定套设有圆锥齿轮一，所述圆锤齿轮一和圆锥齿轮二啮合连接，所述固定筒上设有通风孔，所述通风孔和固定筒内部相通设置。
优选地，所述开关装置包括在控制槽内设置的通风板，所述通风板贯穿于控制槽设置，所述控制槽两侧对称设有的两个连接槽，两个所述连接槽的一端贯穿于箱体设置，两个所述连接槽内滑动连接设有滑杆，所述滑杆贯穿于连接槽和通风板固定连接设置，所述滑杆位于连接槽内左侧设有接触槽，所述接触槽底部固定设有磁铁，所述连接槽左侧壁固定设有金属块，所述金属块和接触槽匹配设置。
优选地，检测装置包括在箱体内设置的空腔，所述空腔左侧壁设有深槽，所述深槽滑动连接设有感应杆，所述感应杆贯穿于深槽和空腔设置，所述感应杆位于空腔内下侧固定连接设有感应弹簧，所述感应弹簧的另一侧和空腔底部固定连接设置，所述感应杆的上侧固定连接设有显示杆，所述显示杆贯穿于空腔设置，所述感应杆位于箱体内固定连接设有感应筒。
优选地，所述箱体内侧壁设有感应孔，所述感应杆贯穿于感应孔设置，所述感应孔侧壁对称设有两个移动槽，两个移动槽通过移动板相通设置，且所述移动板和移动槽滑动连接设置，所述移动板位于感应孔内和感应杆固定套设连接。
优选地，所述固定筒和挡板的连接处设有橡胶垫，所述橡胶垫和挡板固定连接设置。
与现有技术相比，本果是发明的有益效果是：通过传动杆和搅拌杆使原料和添加剂结合的更加充分，加速油水分离，通过固定筒和挡板以及一系列的传动机构，利用电机，箱体底部产生大量的气泡，这些气泡吸附水中的油滴和固体颗粒，使水中的油含量减少，提高油水分离效果，通过特殊的开关装置，控制控制槽的开关，便于对控制槽内部进行清理。
（发明人：王志;高超;崔伟;托君丽;崔英新）
