申请日2020.04.28
公开（公告）日2021.02.09
IPC分类号C02F1/44
摘要
本实用新型涉及水处理技术领域，是一种纯净水废水回收再利用装置，其包括RO膜净水器、收集器和三通阀门，RO膜净水器进水口固定连通有自来水第一进水管线，RO膜净水器净水出水口固定连通有纯净水出水管线，RO膜净水器废水出水口与收集器进水口之间固定连通有废水排水管线，收集器出水口与三通阀门左端进口之间固定连通有出水管线，三通阀门右端出口固定连通有生活用水管线，自来水第一进水管线与三通阀门下端进口之间连通有自来水第二进水管线。本实用新型结构合理而紧凑，使用方便，其可以将RO膜净水器产生的污水完全回收后，作为生活用水使用，减少水资源浪费，具有安全、省力、简便、高效的特点。
权利要求书

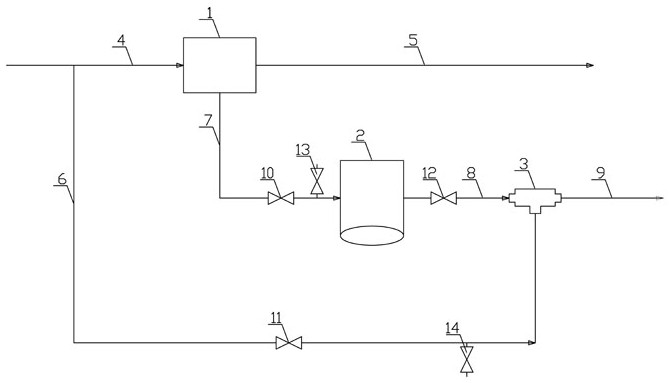

1.一种纯净水废水回收再利用装置，其特征在于包括RO膜净水器、收集器和三通阀门，RO膜净水器进水口固定连通有自来水第一进水管线，RO膜净水器净水出水口固定连通有纯净水出水管线，RO膜净水器废水出水口与收集器进水口之间固定连通有废水排水管线，收集器出水口与三通阀门左端进口之间固定连通有出水管线，三通阀门右端出口固定连通有生活用水管线，自来水第一进水管线与三通阀门下端进口之间连通有自来水第二进水管线。
2.根据权利要求1所述的纯净水废水回收再利用装置，其特征在于废水排水管线上固定安装有第一阀门。
3.根据权利要求1或2所述的纯净水废水回收再利用装置，其特征在于自来水第二进水管线上固定安装有第二阀门。
4.根据权利要求3所述的纯净水废水回收再利用装置，其特征在于第一阀门和第二阀门均为单向阀。
5.根据权利要求2或4所述的纯净水废水回收再利用装置，其特征在于收集器进水口处的废水排水管线上固定安装有第一泄压阀门。
6.根据权利要求3所述的纯净水废水回收再利用装置，其特征在于收集器进水口处的废水排水管线上固定安装有第一泄压阀门。
7.根据权利要求3所述的纯净水废水回收再利用装置，其特征在于第二阀门与三通阀门之间的自来水第二进水管线上固定安装有第二泄压阀门。
8.根据权利要求4或6或7所述的纯净水废水回收再利用装置，其特征在于第二阀门与三通阀门之间的自来水第二进水管线上固定安装有第二泄压阀门。
9.根据权利要求5所述的纯净水废水回收再利用装置，其特征在于第二阀门与三通阀门之间的自来水第二进水管线上固定安装有第二泄压阀门。
10.根据权利要求1或2或4或6或7或9所述的纯净水废水回收再利用装置，其特征在于收集器与三通阀门之间的生活用水管线上固定安装有第三阀门。
说明书
纯净水废水回收再利用装置
技术领域
本实用新型涉及水处理技术领域，是一种纯净水废水回收再利用装置。
背景技术
膜净水器能够有效的去除水中钙、镁、细菌、有机物、无机物、金属离子和放射性物质等，经过该装置净化出的水晶莹清澈、甜美甘醇。RO膜净水器适用于家庭和宾馆、酒店、医院等企事业单位饮用净水使用。目前所用的RO膜净水器在过滤的过程中，只要制水的时候就会产生污水，一般污水比在1比1到1比3之间，如果污水不排放，会严重降低RO膜净水器的使用寿命；如果及时排污水，且其使用寿命能保证二至三年左右。目前，RO膜净水器使用过程中产生的污水一般直接外排，这样会造成水资源严重浪费。
发明内容
本实用新型提供了一种纯净水废水回收再利用装置，克服了上述现有技术之不足，其能有效解决现有RO膜净水器使用中存在的污水外排浪费的问题。
本实用新型的技术方案是通过以下措施来实现的：一种纯净水废水回收再利用装置，包括RO膜净水器、收集器和三通阀门，RO膜净水器进水口固定连通有自来水第一进水管线，RO膜净水器净水出水口固定连通有纯净水出水管线，RO膜净水器废水出水口与收集器进水口之间固定连通有废水排水管线，收集器出水口与三通阀门左端进口之间固定连通有出水管线，三通阀门右端出口固定连通有生活用水管线，自来水第一进水管线与三通阀门下端进口之间连通有自来水第二进水管线。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述废水排水管线上固定安装有第一阀门。
上述自来水第二进水管线上固定安装有第二阀门。
上述第一阀门和第二阀门均为单向阀。
上述收集器进水口处的废水排水管线上固定安装有第一泄压阀门。
上述第二阀门与三通阀门之间的自来水第二进水管线上固定安装有第二泄压阀门。
上述收集器与三通阀门之间的生活用水管线上固定安装有第三阀门。
本实用新型结构合理而紧凑，使用方便，其可以将RO膜净水器产生的污水完全回收后，作为生活用水使用，减少水资源浪费，具有安全、省力、简便、高效的特点。
（发明人：于涛;黄德启）
