申请日20200519
公开（公告）日20210209
IPC分类号C02F9/02; C02F101/30; C02F103/38
摘要
本实用新型公开了一种用于丁腈橡胶污水处理的过滤装置，包括U形筒，U形筒包括第一直筒段、连接筒段和第二直筒段，第一直筒段、连接筒段和第二直筒段依次连接并相连通设置，第一直筒段内设置有第一石英砂层，第二直筒段内设置有第二石英砂层，第一石英砂层和第二石英砂层的粒径小于2mm；该用于丁腈橡胶污水处理的过滤装置通过设置有第一石英砂层和第二石英砂层，可去除绝大部分丁腈橡胶污水中细小胶粒和悬浮物，过滤后污水中悬浮物含量降至16mg/L以下，污水浊度降至10NTU以下，取得良好的去除效果。
权利要求书
1.一种用于丁腈橡胶污水处理的过滤装置，其特征在于，包括U形筒；
所述U形筒包括第一直筒段、连接筒段和第二直筒段，所述第一直筒段、连接筒段和第二直筒段依次连接并相连通设置；
所述第一直筒段内设置有第一石英砂层，所述第二直筒段内设置有第二石英砂层。
2.根据权利要求1所述的用于丁腈橡胶污水处理的过滤装置，其特征在于，所述第一直筒段的口部为进水口，所述第二直筒段的口部为出水口。
3.根据权利要求1所述的用于丁腈橡胶污水处理的过滤装置，其特征在于，所述第一石英砂层和第二石英砂层的粒径小于等于2mm。
4.根据权利要求3所述的用于丁腈橡胶污水处理的过滤装置，其特征在于，所述第一石英砂层的粒径为1-2mm。
5.根据权利要求4所述的用于丁腈橡胶污水处理的过滤装置，其特征在于，所述第一石英砂层的高度为250mm。
6.根据权利要求3所述的用于丁腈橡胶污水处理的过滤装置，其特征在于，所述第二石英砂层的粒径为0.5～1mm。
7.根据权利要求6所述的用于丁腈橡胶污水处理的过滤装置，其特征在于，所述第二石英砂层的高度为250mm。
说明书
一种用于丁腈橡胶污水处理的过滤装置
技术领域
本实用新型涉及一种用于丁腈橡胶污水处理的过滤装置。
背景技术
丁腈橡胶的生产采用乳液聚合法，在橡胶后处理过程中需要进行洗涤，产生大量的橡胶污水。受丁腈橡胶自身特性及污水处理工艺的影响，装置产生的污水中携带大量粒径6mm以下的橡胶胶粒，依靠简单的混凝絮凝处理技术无法彻底去除，成为丁腈橡胶污水处理过程中的一个技术难题。
因此，特别需要一种用于丁腈橡胶污水处理的过滤装置，以解决现有技术中存在的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中的缺陷，提供一种用于丁腈橡胶污水处理的过滤装置，丁腈橡胶污水中细小胶粒和悬浮物去除效果良好。
为实现上述目的，本实用新型的技术方案如下：

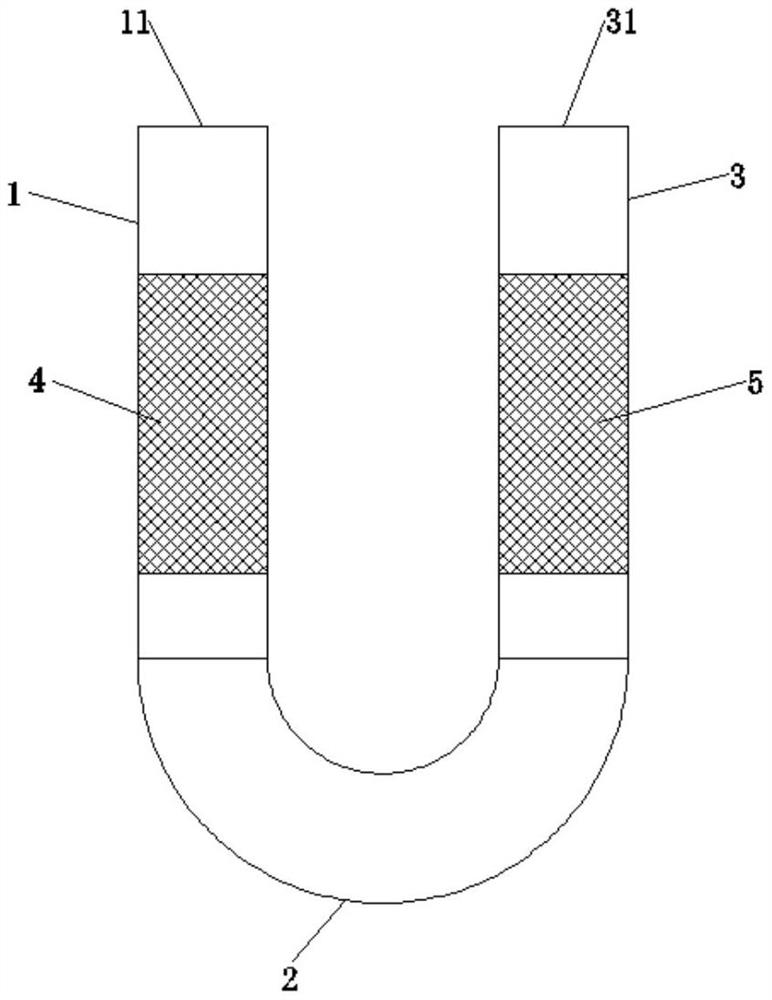

一种用于丁腈橡胶污水处理的过滤装置，包括U形筒；
所述U形筒包括第一直筒段、连接筒段和第二直筒段，所述第一直筒段、连接筒段和第二直筒段依次连接并相连通设置；
所述第一直筒段内设置有第一石英砂层，所述第二直筒段内设置有第二石英砂层。
为了进一步实现本实用新型，所述第一直筒段的口部为进水口，所述第二直筒段的口部为出水口。
为了进一步实现本实用新型，所述第一石英砂层和第二石英砂层的粒径小于等于2mm。
为了进一步实现本实用新型，所述第一石英砂层的粒径为1-2mm。
为了进一步实现本实用新型，所述第一石英砂层的高度为250mm。
为了进一步实现本实用新型，所述第二石英砂层的粒径为0.5～1mm。
为了进一步实现本实用新型，所述第二石英砂层的高度为250mm。
有益效果
本实用新型的丁腈橡胶污水依次通过第一直筒段的第一石英砂层和第二直筒段的第二石英砂层，可去除绝大部分丁腈橡胶污水中细小胶粒和悬浮物，过滤后污水中悬浮物含量降至16mg/L以下，污水浊度降至10NTU以下，取得良好的去除效果。
（发明人：黄舜钿）
