申请日2021.01.13
公开（公告）日2021.02.12
IPC分类号E21B21/06; E21B37/04; E21B19/02; E21B19/10
摘要
本发明提供一种油田井口油污清洗处理装置，涉及油田开发领域。该一种油田井口油污清洗处理装置，包括底座和抽油管，所述连接管一端固定连接有过滤箱，所述支撑杆后端左侧固定连接有第二夹件，所述螺杆一端贯穿并螺纹连接有第一夹件，所述第二连接杆顶端均固定连接有环形刮片，所述第二液压杆一端均与扇形刮片转动连接。通过第一连接杆和第二连接杆将两片环形刮片撑开，同时微型液压缸工作通过第二液压杆将两片扇形刮片撑开，两片环形刮片和两片扇形刮片组合成与抽油管内径相同大小的圆形，驱动电机反向转动带动刮片向上移动，对抽油管内壁进行清理，通过第一夹件、螺杆和第二夹件可对抽油管进行夹持固定，值得大力推广。
权利要求书

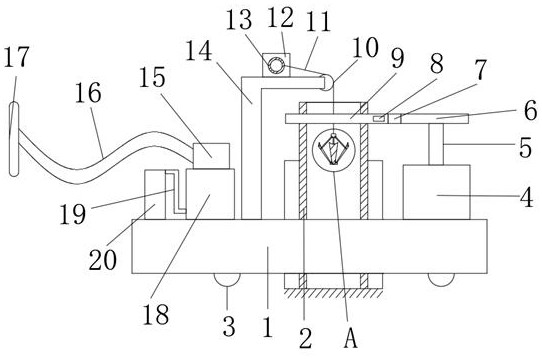

1.一种油田井口油污清洗处理装置，包括底座（1）和抽油管（2），其特征在于：所述底座（1）顶部右侧固定连接有第一液压缸（4），所述底座（1）顶部中间位置固定连接有支撑架（14）且支撑架（14）形状为L型，所述支撑架（14）左侧设置有油污水分离过滤器（18）且油污水分离过滤器（18）在底座（1）顶部固定连接，所述油污水分离过滤器（18）底部左侧固定连接有连接管（19）且连接管（19）形状为S型，所述连接管（19）一端固定连接有过滤箱（20）且过滤箱（20）在底座（1）顶部固定连接，所述油污水分离过滤器（18）顶部设置有抽水机（15），所述抽水机（15）左侧设置有软管（16），所述软管（16）一端设置有地板刷（17）。
2.根据权利要求1所述的一种油田井口油污清洗处理装置，其特征在于：所述第一液压缸（4）顶部设置有第一液压杆（5），所述第一液压杆（5）顶端固定连接有固定板（6），所述固定板（6）左侧固定连接有支撑杆（7），所述支撑杆（7）后端左侧固定连接有第二夹件（23），所述第二夹件（23）右侧固定连接有固定螺母（22），所述固定螺母（22）内螺纹连接有螺杆（21）且螺杆（21）贯穿并与第二夹件（23）螺纹连接，所述螺杆（21）一端贯穿并螺纹连接有第一夹件（9）且第一夹件（9）与支撑杆（7）滑动连接，所述螺杆（21）前端固定连接有旋钮（8）。
3.根据权利要求1所述的一种油田井口油污清洗处理装置，其特征在于：所述支撑架（14）顶部外壁上固定连接有驱动电机（12），所述驱动电机（12）的输出端转动连接有滚筒（13），所述滚筒（13）上设置有钢绳（11），所述支撑架（14）一端转动连接有定滑轮（10）且定滑轮（10）与钢绳（11）之间滑动连接。
4.根据权利要求3所述的一种油田井口油污清洗处理装置，其特征在于：所述钢绳（11）底端固定连接有固定件（30），所述固定件（30）两侧转动连接有第一连接杆（33），所述第一连接杆（33）一端均转动连接有第二连接杆（34），所述第二连接杆（34）底端之间均转动连接有微型气缸（38），所述第二连接杆（34）顶端均固定连接有环形刮片（31）。
5.根据权利要求4所述的一种油田井口油污清洗处理装置，其特征在于：所述微型气缸（38）顶端固定连接有滑槽（39），所述滑槽（39）内滑动连接有滑杆（40）且滑杆（40）顶端贯穿滑槽（39）并与固定件（30）底部固定连接。
6.根据权利要求4所述的一种油田井口油污清洗处理装置，其特征在于：所述微型气缸（38）前后两端外壁上均转动连接有转动轴（35），所述转动轴（35）上均固定连接有扇形刮片（32），所述滑槽（39）与扇形刮片（32）相邻的两侧外壁上均固定连接有微型液压缸（36），所述微型液压缸（36）的输出端均设置有第二液压杆（37），所述第二液压杆（37）一端均与扇形刮片（32）转动连接。
7.根据权利要求1所述的一种油田井口油污清洗处理装置，其特征在于：所述过滤箱（20）内部设置有过滤管道（24）且过滤管道（24）形状为S型，所述过滤管道（24）一端贯穿过滤箱（20）并设置有进油口（28）且进油口（28）与连接管（19）一端固定连接，所述过滤管道（24）另一端贯穿过滤箱（20）并设置有出油口（29），所述过滤管道（24）顶端内部设置有第一滤芯（25）且第一滤芯（25）的材质为活性炭颗粒，所述过滤管道（24）中间位置内部设置有第二滤芯（26）且第二滤芯（26）的材质为改性纤维球，所述过滤管道（24）底端内部设置有第三滤芯（27）且第三滤芯（27）的材质为玻璃纤维过滤棉。
8.根据权利要求1所述的一种油田井口油污清洗处理装置，其特征在于：所述底座（1）底部四角处设置有轮子（3）。
说明书
一种油田井口油污清洗处理装置
技术领域
本发明涉及油田开发技术领域，具体为一种油田井口油污清洗处理装置。
背景技术
油田指原油生产的特定区域，有时为特定地域地下集聚的油层的总称，石油可采储量大小决定开采价值，要求精确地计算含油面积大小，油层数目和厚度以及单位面积石油储量等，油井是通过钻井方法钻成的孔眼，一般油井在钻达油层后，下入油层套管，并在套管与井壁间的环形空间注入油井水泥，以维护井壁和封闭油、气、水层。
随着油井开发时间增长，产量下降，地层压力下降，综合含水上升，抽油管内壁结蜡严重，对抽油管进行清理时需要将抽油管整根拔起运送至工厂进行清理，经济损耗较大并且操作麻烦，油井在工作时井口位置容易发生喷溅导致原油流淌至地面，需要人工手动进行清理，劳作强度较大。
发明内容
针对现有技术的不足，本发明提供了一种油田井口油污清洗处理装置，解决了井口油污清理和抽油管内壁清理操作麻烦的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种油田井口油污清洗处理装置，包括底座和抽油管，所述底座顶部右侧固定连接有第一液压缸，所述底座顶部中间位置固定连接有支撑架且支撑架形状为L型，所述支撑架左侧设置有油污水分离过滤器且油污水分离过滤器在底座顶部固定连接，所述油污水分离过滤器底部左侧固定连接有连接管且连接管形状为S型，所述连接管一端固定连接有过滤箱且过滤箱在底座顶部固定连接，所述油污水分离过滤器顶部设置有抽水机，所述抽水机左侧设置有软管，所述软管一端设置有地板刷。
优选的，所述第一液压缸顶部设置有第一液压杆，所述第一液压杆顶端固定连接有固定板，所述固定板左侧固定连接有支撑杆，所述支撑杆后端左侧固定连接有第二夹件，所述第二夹件右侧固定连接有固定螺母，所述固定螺母内螺纹连接有螺杆且螺杆贯穿并与第二夹件螺纹连接，所述螺杆一端贯穿并螺纹连接有第一夹件且第一夹件与支撑杆滑动连接，所述螺杆前端固定连接有旋钮。
优选的，所述支撑架顶部外壁上固定连接有驱动电机，所述驱动电机的输出端转动连接有滚筒，所述滚筒上设置有钢绳，所述支撑架一端转动连接有定滑轮且定滑轮与钢绳之间滑动连接。
优选的，所述钢绳底端固定连接有固定件，所述固定件两侧转动连接有第一连接杆，所述第一连接杆一端均转动连接有第二连接杆，所述第二连接杆底端之间均转动连接有微型气缸，所述第二连接杆顶端均固定连接有环形刮片。
优选的，所述微型气缸顶端固定连接有滑槽，所述滑槽内滑动连接有滑杆且滑杆顶端贯穿滑槽并与固定件底部固定连接。
优选的，所述微型气缸前后两端外壁上均转动连接有转动轴，所述转动轴上均固定连接有扇形刮片，所述滑槽与扇形刮片相邻的两侧外壁上均固定连接有微型液压缸，所述微型液压缸的输出端均设置有第二液压杆，所述第二液压杆一端均与扇形刮片转动连接。
优选的，所述过滤箱内部设置有过滤管道且过滤管道形状为S型，所述过滤管道一端贯穿过滤箱并设置有进油口且进油口与连接管一端固定连接，所述过滤管道另一端贯穿过滤箱并设置有出油口，所述过滤管道顶端内部设置有第一滤芯且第一滤芯的材质为活性炭颗粒，所述过滤管道中间位置内部设置有第二滤芯且第二滤芯的材质为改性纤维球，所述过滤管道底端内部设置有第三滤芯且第三滤芯的材质为玻璃纤维过滤棉。
优选的，所述底座底部四角处设置有轮子。
工作原理：打开抽水机通过软管和地板刷将井口周边喷溅的油污进行吸取，油污通过油污水分离过滤器进行油水分离，油水分离后的油污通过连接管进入过滤箱内进行过滤，油污通过进油口进入过滤管道内，通过第一滤芯内的活性炭颗粒进行第一步过滤，随后通过第二滤芯内的改性纤维球进行第二步过滤，最后通过第三滤芯内的玻璃纤维过滤棉进行第三步过滤，对油污进行收集、过滤和再回收，驱动电机工作通过滚筒和钢绳将刮片装置放置抽油管底部，然后打开微型气缸，使得滑杆在滑槽内向下滑动，通过第一连接杆和第二连接杆将两片环形刮片撑开，同时微型液压缸工作通过第二液压杆将两片扇形刮片撑开，两片环形刮片和两片扇形刮片组合成与抽油管内径相同大小的圆形，驱动电机反向转动带动滚筒对钢绳进行收卷，带动刮片向上移动，将抽油管内壁上杂质与蜡质刮下，转动旋钮使得螺杆在第二夹件和固定螺母上转动，通过第一夹件和第二夹件对抽油管进行夹持固定，第一液压缸工作通过第一液压杆和固定板使得第一夹件和第二夹件夹持抽油管向上移动，将抽油管拔出井口。
本发明提供了一种油田井口油污清洗处理装置。具备以下有益效果：
1、本发明通过微型气缸使得滑杆在滑槽内向下滑动，通过第一连接杆和第二连接杆将两片环形刮片撑开，同时微型液压缸工作通过第二液压杆将两片扇形刮片撑开，两片环形刮片和两片扇形刮片组合成与抽油管内径相同大小的圆形，驱动电机反向转动带动滚筒对钢绳进行收卷，带动刮片向上移动，将抽油管内壁上杂质与蜡质刮下，对抽油管内壁进行清理，防止堵塞，并且不用将抽油管整根拔起，操作简单。
2、本发明通过抽水机和地板刷使井口油污通过软管进入油污水分离过滤器进行油水分离，油水分离后的污油通过连接管进入过滤箱内进行过滤，对井口喷溅的油污进行收集、过滤和再回收，降低了经济损耗并且清理更加方便。
3、本发明通过第一夹件、螺杆和第二夹件可对抽油管进行夹持固定，第一液压缸工作通过第一液压杆和固定板使得第一夹件和第二夹件夹持抽油管向上移动，将抽油管拔出井口，方便刮片对抽油管内壁进行清理，适用于不同直径的抽油管，适用性更强，值得大力推广。
（发明人：时红蕾;王文臣;许婧）
