申请日2020.11.03
公开（公告）日2021.02.12
IPC分类号B01D29/50; B01D29/96; B01D29/76
摘要
本发明公开了一种厨房污水处理装置，包括过滤网和清洁池，所述过滤网的下部固定连接有第一防护箱，所述第一防护箱的内底壁固定连接有第一电机。该厨房污水处理装置，通过第一电机、第一齿轮、第二齿轮、第三齿轮、第四齿轮、第一螺杆和第一轴杆的配合设置，在使用过程中，通过第一电机的转动，带动第一齿轮转动，从而通过第二齿轮带动第一轴杆，进而带动粉碎刀转动，于此同时，第一螺杆转动带动第三齿轮转动，在第一转动板和第一连接杆的作用下，带动第四滚轮转动，在螺纹的作用下，带动第一轴杆上下移动，从而充分粉碎的作用，达到了自行处理厨房污水中杂物的目的。
权利要求书

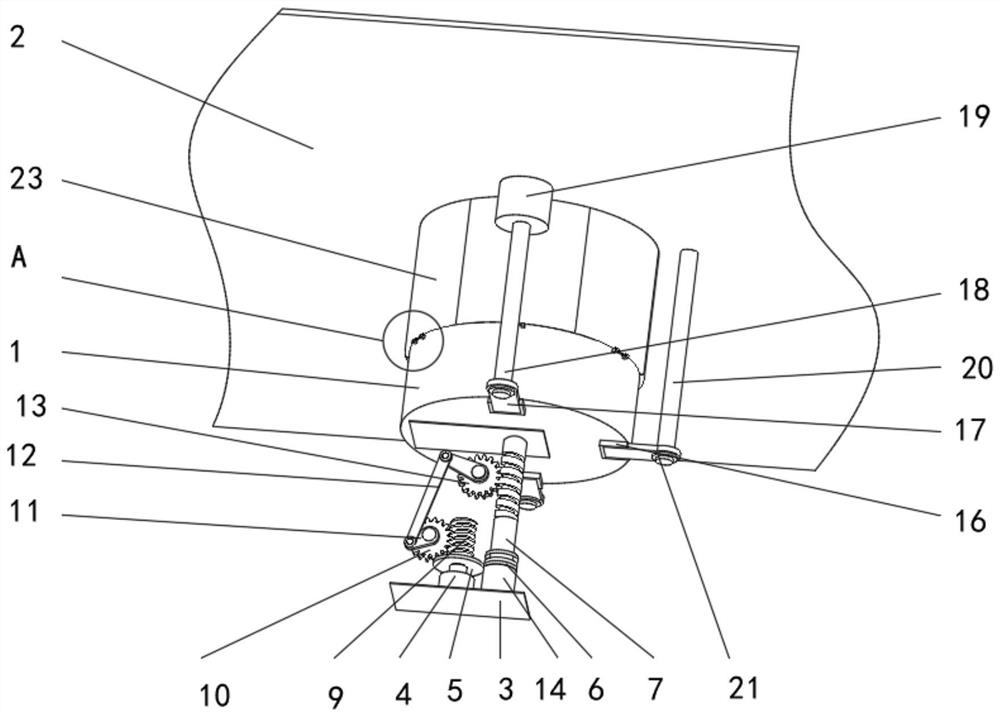

1.一种厨房污水处理装置，包括过滤网(1)和清洁池(2)，其特征在于：所述过滤网(1)的下部固定连接有第一防护箱(3)，所述第一防护箱(3)的内底壁固定连接有第一电机(4)，所述第一电机(4)输出轴的外表面固定连接有第一齿轮(5)，所述第一齿轮(5)的外表面啮合有第二齿轮(6)，所述第二齿轮(6)的内部开设有滑槽，所述滑槽的内部滑动连接有卡杆，所述卡杆的一端固定连接有第一轴杆(7)，所述第一轴杆(7)活动连接在第二齿轮(6)内部，所述第一轴杆(7)的外表面固定连接有限位板，所述第一轴杆(7)的外表面开设有螺纹，所述第一轴杆(7)的一端固定连接有粉碎刀(8)，所述第一电机(4)输出轴的上端固定连接有第一螺杆(9)，所述第一螺杆(9)的外表面啮合有第三齿轮(10)，所述第三齿轮(10)的内部固定连接有第一转轴，所述第一转轴的外表面固定连接有第一转动板(11)，所述第一转动板(11)的外表面转动连接有第一连接杆(12)，所述第一连接杆(12)的一端转动连接有第二转动板，所述第二转动板的内部固定连接有第二转轴，所述第二转轴的外表面固定连接有第四齿轮(13)，所述第四齿轮(13)啮合有螺纹。
2.根据权利要求1所述的一种厨房污水处理装置，其特征在于：第一防护箱(3)的内底壁固定连接有支撑筒(14)，所述支撑筒(14)的外表面开设有第二通孔，所述第二通孔的内部转动连接有滚珠(15)，所述滚珠(15)的外表面活动连接有第二齿轮(6)，所述第一转轴和第二转轴的一端转动连接在第一防护箱(3)上。
3.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述过滤网(1)的底部固定连接有卡槽(16)，所述卡槽(16)的内部活动连接有螺环(17)，所述螺环(17)的内部螺纹连接有第二螺杆(18)，所述第二螺杆(18)的一端固定连接有第二电机(19)输出轴，所述第二电机(19)固定连接在清洁池(2)的底部。
4.根据权利要求3所述的一种厨房污水处理装置，其特征在于：所述卡槽(16)的内部活动连接有滑块，所述滑块的内部滑动连接有滑杆(20)，所述滑杆(20)的一端固定连接在清洁池(2)的底部，所述第二螺杆(18)的数量为两个，相互对称，所述第二螺杆(18)和滑杆(20)的下端均固定连接有限位环(21)。
5.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述过滤网(1)的上端固定连接有固定块，所述固定块的内部固定连接有第三转轴，所述第三转轴的外表面转动连接有套环(22)，所述套环(22)的上部固定链接有过滤板(23)，所述过滤板(23)可拆卸连接在清洁池(2)的内部，所述过滤板(23)的数量为六个。
6.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述清洁池(2)的下表面固定连接有第三电机(24)，所述第三电机(24)输出轴的外表面固定连接有第一固定板(25)，所述第一固定板(25)的一端固定连接有第四转轴，所述第四转轴的外表面转动连接有第二固定板(26)，所述第二固定板(26)的一端固定连接有第五转轴，所述第五转轴的外表面转动连接有第三固定板(27)，所述第三固定板(27)的中部转动连接有第六转轴(28)，所述第六转轴(28)固定连接在清洁池(2)的内部。
7.根据权利要求6所述的一种厨房污水处理装置，其特征在于：所述第三固定板(27)的一端固定连接有第七转轴，所述第六转轴(28)的一端转动连接有清洁杆(29)，所述清洁杆(29)的外表面固定连接有第七转轴，所述清洁池(2)的内底壁开设有第一通孔，所述第一通孔的内部滑动连接有第七转轴。
8.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述清洁池(2)的内部固定连接有第二防护箱(30)，所述第三电机(24)和第二防护箱(30)的数量为四个，均匀的分布在清洁池(2)的四个角。
9.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述过滤网(1)内部开设有第三通孔，所述第三通孔内部滑动连接有第一螺杆(9)，所述切割刀的数量为三个，均匀的分布在第一轴杆(7)的外表面。
说明书
一种厨房污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种厨房污水处理装置。
背景技术
现有的厨房污水的处理方法一般都是在清洁池中安装过滤网，将厨房污 水中的杂物过滤下来，然后再将过滤网取出，将杂物倾倒，有时候一些杂物 附着在清洁池的表面，不好用水冲洗掉，还需要人为的清理，费事费力。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种厨房污水处理装置，具备自行 处理厨房污水中杂物、方便过滤网取出和自行清洁附着杂物等优点，解决了 厨房污水中杂物不方便处理、过滤网不易取出、附着物不易清理的问题。
(二)技术方案
为实现上述具备自行处理厨房污水中杂物、方便过滤网取出和自行清洁 附着杂物等优点的目的，本发明提供如下技术方案：一种厨房污水处理装置， 包括过滤网和清洁池，所述过滤网的下部固定连接有第一防护箱，所述第一 防护箱的内底壁固定连接有第一电机，所述第一电机输出轴的外表面固定连 接有第一齿轮，所述第一齿轮的外表面啮合有第二齿轮，所述第二齿轮的内 部开设有滑槽，所述滑槽的内部滑动连接有卡杆，所述卡杆的一端固定连接 有第一轴杆，所述第一轴杆活动连接在第二齿轮内部，所述第一轴杆的外表 面固定连接有限位板，所述第一轴杆的外表面开设有螺纹，所述第一轴杆的 一端固定连接有粉碎刀，所述第一电机输出轴的上端固定连接有第一螺杆， 所述第一螺杆的外表面啮合有第三齿轮，所述第三齿轮的内部固定连接有第 一转轴，所述第一转轴的外表面固定连接有第一转动板，所述第一转动板的 外表面转动连接有第一连接杆，所述第一连接杆的一端转动连接有第二转动 板，所述第二转动板的内部固定连接有第二转轴，所述第二转轴的外表面固 定连接有第四齿轮，所述第四齿轮啮合有螺纹。
优选的，第一防护箱的内底壁固定连接有支撑筒，所述支撑筒的外表面 开设有第二通孔，所述第二通孔的内部转动连接有滚珠，所述滚珠的外表面 活动连接有第二齿轮，所述第一转轴和第二转轴的一端转动连接在第一防护 箱上。
优选的，所述过滤网的底部固定连接有卡槽，所述卡槽的内部活动连接 有螺环，所述螺环的内部螺纹连接有第二螺杆，所述第二螺杆的一端固定连 接有第二电机输出轴，所述第二电机固定连接在清洁池的底部。
优选的，所述卡槽的内部活动连接有滑块，所述滑块的内部滑动连接有 滑杆，所述滑杆的一端固定连接在清洁池的底部，所述第二螺杆的数量为两 个，相互对称，所述第二螺杆和滑杆的下端均固定连接有限位环。
优选的，所述过滤网的上端固定连接有固定块，所述固定块的内部固定 连接有第三转轴，所述第三转轴的外表面转动连接有套环，所述套环的上部 固定链接有过滤板，所述过滤板可拆卸连接在清洁池的内部，所述过滤板的 数量为六个。
优选的，所述清洁池的下表面固定连接有第三电机，所述第三电机输出 轴的外表面固定连接有第一固定板，所述第一固定板的一端固定连接有第四 转轴，所述第四转轴的外表面转动连接有第二固定板，所述第二固定板的一 端固定连接有第五转轴，所述第五转轴的外表面转动连接有第三固定板，所 述第三固定板的中部转动连接有第六转轴，所述第六转轴固定连接在清洁池 的内部。
优选的，所述第三固定板的一端固定连接有第七转轴，所述第六转轴的 一端转动连接有清洁杆，所述清洁杆的外表面固定连接有第七转轴，所述清 洁池的内底壁开设有第一通孔，所述第一通孔的内部滑动连接有第七转轴。
优选的，所述清洁池的内部固定连接有第二防护箱，所述第三电机和第 二防护箱的数量为四个，均匀的分布在清洁池的四个角。
优选的，所述过滤网内部开设有第三通孔，所述第三通孔内部滑动连接 有第一螺杆，所述切割刀的数量为三个，均匀的分布在第一轴杆的外表面。
(三)有益效果
与现有技术相比，本发明提供了一种厨房污水处理装置，具备以下有益 效果：
1、该厨房污水处理装置，通过第一电机、第一齿轮、第二齿轮、第三齿 轮、第四齿轮、第一螺杆和第一轴杆的配合设置，在使用过程中，通过第一 电机的转动，带动第一齿轮转动，从而通过第二齿轮带动第一轴杆，进而带 动粉碎刀转动，于此同时，第一螺杆转动带动第三齿轮转动，在第一转动板 和第一连接杆的作用下，带动第四滚轮转动，在螺纹的作用下，带动第一轴 杆上下移动，从而充分粉碎的作用，达到了自行处理厨房污水中杂物的目的。
2、该厨房污水处理装置，通过第二电机、第二螺杆、螺环、滑杆和滑块 的配合设置，在使用过程中，通过第二电机转动，带动第二螺杆转动，从而 使螺环上下移动，在卡槽的作用下，带动过滤网上下移动，从而达到了方便 取出过滤网的目的，通过过滤板的设置，在使用过程中，当过滤网移动到上 面时，过滤板在套环的作用下分开，从而起到了方便对过滤网和粉碎刀的维 修和更换，当过滤网下移时，过滤板闭合，将粉碎刀深埋，从而达到了保护 使用者安全的目的。
3、该一种厨房污水处理装置，通过第三电机、第一固定板、第二固定板、 第三固定板和清洁杆的配合设置，在使用过程中，通过第三电机转动，带动 第一固定板转动，在第二固定板的作用下，带动第三固定板做半圆弧往复运 动，进而带动清洁杆做半圆弧往复运动，从而起到了清洁清洁池中附着物的 作用。
（发明人：秦霞;徐云飞）
