申请日2020.10.10
公开（公告）日2021.02.12
IPC分类号C02F9/14; C02F101/30
摘要
本发明涉及环保厕所领域，利用电化学法和生物法使厕所污水达到零排放和循环使用，系统内产生的浮渣及沉渣经收集后通过叠螺压滤机自动压为泥饼，晾干后当固废处理，具体涉及一种移动式环保厕所用的可循环式的污水处理系统及工艺，主要原理是利用污水在电絮凝模块的电聚凝、电催化作用下，使污水中的大分子链被打破、降解，同时电催化过程中水里的氯离子会被激发转化成次氯酸等对水中细菌、病毒、微生物进行彻底杀灭，处理后出水可用于冲厕。采用本发明对无城镇污水管网的野外施工作业单位的厕所污水以及处理，具有以下优点：节约水资源和减少环境污染，特别适用于无城镇污水管网的野外施工作业单位的厕所污水以及处理；模块化整体设备，占地面积小，维护简便；对比生物法处理厕所污水技术，其成本大幅降低的同时，效果优异。
权利要求书

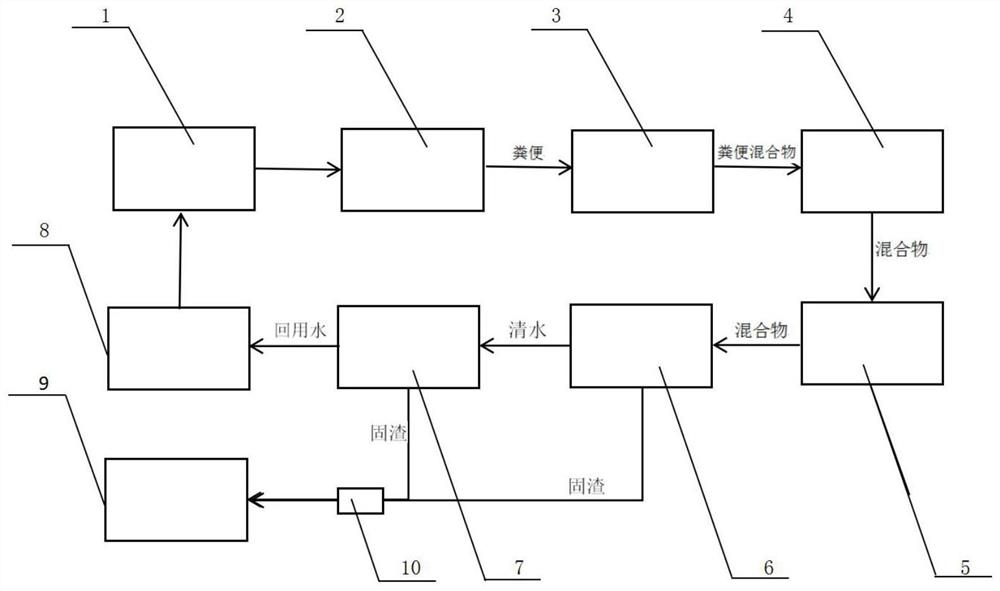

1.一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：至少包括储水箱(1)的一端与便池(2)的一端连接、便池(2)的一端与粉碎装置(3)的一端连接、粉碎装置(3)的一端与好氧生物膜反应器(4)的一端连接、好氧生物膜反应器(4)的一端与电絮凝处理模块(5)的一端连接、电絮凝处理模块(5)的一端与沉淀池(6)的一端连接、沉淀池(6)的一端与多种介质过滤器(7)的一端连接、沉淀池(6)底部与多种介质过滤器(7)的底部污泥口通过管道与叠螺压滤机(10)一端连接，叠螺压滤机(10)的一端与储粪渣盒(9)的一端连接、多种介质过滤器(7)的一端与回用水箱(8)的一端连接、回用水箱(8)的一端与储水箱(1)的一端连接。
2.根据权利要求1所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：储水箱(1)、便池(2)、粉碎装置(3)、好氧生物膜反应器(4)、电絮凝处理模块(5)、电催化高级氧化模块(6)、多介质过滤器(7)和回用水箱(8)与储粪渣盒(9)之间均通过管道连接、沉淀池(6)底部与多种介质过滤器(7)的底部污泥口通过管道与叠螺压滤机(10)一端连接，叠螺压滤机(10)的一端与储粪渣盒(9)的一端连接，且统一集中在集装撬体中。
3.根据权利要求1所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：所述好氧生物膜反应器(4)工艺流程如下：
便池(2)污水经由粉碎装置(3)进行固液充分混合，后通过管道进入好氧生物膜反应器(4)，使污水中的厌氧菌在该反应器内转化为好氧菌并将好氧菌活性和污水充分混合，促使水中有机物被充分降解。
4.根据权利要求1或2所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：电絮凝处理模块(5)工艺流程如下：污水经由好氧生物膜反应器(4)并通过管道连接进入电絮凝处理模块(5)，通过电絮凝处理模块(5)的三维电极的电催化产生强氧化物质，破坏污水中的大分子物，同时与电极中的Fe离子形成胶状可沉淀物，并与化学处理协同作用产生污泥，而达到去除绝大量悬浮物、有机物的目的。
5.根据权利要求1或2所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于，所述多种介质过滤器(7)内部依次设置有过滤网层(11)、活性炭层(12)、石英砂层(13)。
说明书
一种移动式环保厕所用的可循环式的污水处理系统及工艺
技术领域
本发明涉及环保厕所领域，特别适用于无城镇污水管网的野外施工作业单位的厕所污水处理，具体来说，涉及一种移动式环保厕所用的可循环式的污水处理系统及工艺。
背景技术
水资源的匮乏已经成为一个社会问题，特别是我国的北方地区更为严重，节约用水、减少水资源的浪费已经成为整个社会的共识。
环保厕所指在节水、节能，将人类粪便就地资源化和减量化处理。目前，传统的水循环冲洗厕所是用水冲洗用厕后的污物，再依靠生物工程手段处理从便器排出的粪便及冲洗水，处理后的出水作为厕所冲洗水进行二次利用。传统的水循环冲洗厕所缺点也很明显：处理因为厕所排水直接流入生物处理槽，生物处理槽的负荷一旦超过其处理能力，有机性污物不能充分分解，会发生厕所冲洗用水的水量不足，或冲洗用水中留有恶臭的现象，另外，如果长时间不使用此类厕所，则有可能造成生物处理槽中微生物的活性降低甚至死亡，从而造成对粪便和无水的无法处理。另外为去除处理出水的色度及消毒，采用臭氧处理法去除，不但成本高，处理设备大，占用空间大，而且维护管理复杂。
发明内容
本发明的技术任务是针对以上不足，提供一种移动式环保厕所用的可循环式的污水处理系统及工艺，来解决环保厕所污水处理的现实问题。
本发明所采用的技术方案如下：
1、一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：至少包括储水箱1的一端与便池2的一端连接、便池2的一端与粉碎装置3的一端连接、粉碎装置3的一端与好氧生物膜反应器4的一端连接、好氧生物膜反应器4的一端与电絮凝处理模块5的一端连接、电絮凝处理模块5的一端与沉淀池6的一端连接、沉淀池6的一端与多种介质过滤器7的一端连接、沉淀池6底部与多种介质过滤器7的底部污泥口通过管道与叠螺压滤机10一端连接，叠螺压滤机10的一端与储粪渣盒9的一端连接、多种介质过滤器7的一端与回用水箱8的一端连接、回用水箱8的一端与储水箱1的一端连接。
2、一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：储水箱1、便池2、粉碎装置3、好氧生物膜反应器4、电絮凝处理模块5、电催化高级氧化模块6、多介质过滤器7和回用水箱8与储粪渣盒9之间均通过管道连接、沉淀池6底部与多种介质过滤器7的底部污泥口通过管道与叠螺压滤机10一端连接，叠螺压滤机10的一端与储粪渣盒9的一端连接，且统一集中在集装撬体中。
3、所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：所述好氧生物膜反应器4工艺流程如下：
便池2污水经由粉碎装置3进行固液充分混合，后通过管道进入好氧生物膜反应器4，使污水中的厌氧菌在该反应器内转化为好氧菌并将好氧菌活性和污水充分混合，促使水中有机物被充分降解。
4、所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于：电絮凝处理模块5工艺流程如下：污水经由好氧生物膜反应器4并通过管道连接进入电絮凝处理模块5，通过电絮凝处理模块5的三维电极的电催化产生强氧化物质，破坏污水中的大分子物，同时与电极中的Fe离子形成胶状可沉淀物，并与化学处理协同作用产生污泥，而达到去除绝大量悬浮物、有机物的目的。
5、所述的一种移动式环保厕所用的可循环式的污水处理系统及工艺，其特征在于，所述多种介质过滤器7内部依次设置有过滤网层11、活性炭层12石英砂层13
本发明的有益效果：
1、本发明通过综合利用电化学法和生物法使厕所污水达到零排放和循环使用，系统内产生的浮渣及沉渣经收集后通过叠螺压滤机自动压为泥饼，晾干后当固废处理，从而达到节约水资源和减少环境污染的目的，特别适用于无城镇污水管网的野外施工作业单位的厕所污水处理。
2、本发明利用污水在电絮凝模块的电聚凝、电催化作用下，使污水中的大分子链被打破、降解，同时电催化过程中水里的氯离子会被激发转化成次氯酸等对水中细菌、病毒、微生物进行彻底杀灭，处理后出水可用于冲厕，在节约水资源的同时对循环用水进行消毒杀菌，从而保证循环水洁净安全。
3、本发明为模块化整体设备，占地面积小，维护简便。
4、本发明对比生物法处理厕所污水技术，其成本大幅降低。
（发明人：肖占峰;肖一飞）
