申请日20200519
公开（公告）日20210209
IPC分类号C02F9/14; A01G25/02
摘要

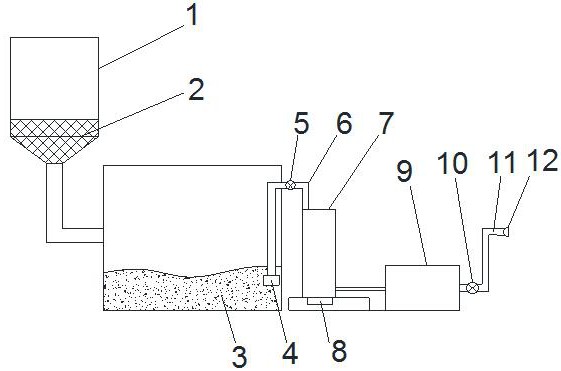

一种污水回收再利用装置，包括污水收集装置（1）、生物膜过滤池（3）、蒸馏装置（7）及回收装置（9），所述污水收集装置（1）底部连接有多层过滤网（2），所述污水收集装置（1）通过导管连接于生物膜过滤池（3），所述生物膜过滤池（3）一端底部设有抽水头（4），所述抽水头（4）通过抽水管（6）连接于蒸馏装置（7），所述抽水管（6）连接有水泵一（5），所述水泵一（5）设于抽水头（4）上方，所述蒸馏装置（7）底部连接有蒸馏器（8），所述蒸馏装置（7）导管连接于回收装置（9）一端，所述回收装置（9）另一端连接有水泵二（10）一端，所述水泵二（10）另一端连接有洒水管（11），所述洒水管（11）末端连接有洒水头（12）。
权利要求书
1.一种污水回收再利用装置，其特征在于：包括污水收集装置（1）、生物膜过滤池（3）、蒸馏装置（7）及回收装置（9），所述污水收集装置（1）底部连接有多层过滤网（2），所述污水收集装置（1）通过导管连接于生物膜过滤池（3），所述生物膜过滤池（3）一端底部设有抽水头（4），所述抽水头（4）通过抽水管（6）连接于蒸馏装置（7），所述抽水管（6）连接有水泵一（5），所述水泵一（5）设于抽水头（4）上方，所述蒸馏装置（7）底部连接有蒸馏器（8），所述蒸馏装置（7）导管连接于回收装置（9）一端，所述回收装置（9）另一端连接有水泵二（10）一端，所述水泵二（10）另一端连接有洒水管（11），所述洒水管（11）末端连接有洒水头（12）。
2.根据权利要求1所述的一种污水回收再利用装置，其特征在于：所述抽水头（4）内设有滤嘴。
3.根据权利要求2所述的一种污水回收再利用装置，其特征在于：所述抽水头（4）为金属导管。
4.根据权利要求1所述的一种污水回收再利用装置，其特征在于：所述洒水头（12）为喇叭状喷头。
5.根据权利要求1所述的一种污水回收再利用装置，其特征在于：所述回收装置（9）为不锈钢罐体。
6.根据权利要求1所述的一种污水回收再利用装置，其特征在于：所述洒水管（11）为软质橡胶洒水管。
说明书
一种污水回收再利用装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水回收再利用装置。
背景技术
污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活；同时，中国淡水资源并不丰富，有些地区甚至严重缺水，因此不仅是污水处理，污水的回收利用也是重要的研究方向之一。
实用新型内容
本实用新型的主要目的在于提供一种污水回收再利用装置，以克服现有技术中的不足；
为解决上述技术问题，本实用新型提出以下技术方案：
一种污水回收再利用装置，其特征在于：包括污水收集装置、生物膜过滤池、蒸馏装置及回收装置，所述污水收集装置底部连接有多层过滤网，所述污水收集装置通过导管连接于生物膜过滤池，所述生物膜过滤池一端底部设有抽水头，所述抽水头通过抽水管连接于蒸馏装置，所述抽水管连接有水泵一，所述水泵一设于抽水头上方，所述蒸馏装置底部连接有蒸馏器，所述蒸馏装置导管连接于回收装置一端，所述回收装置另一端连接有水泵二一端，所述水泵二另一端连接有洒水管，所述洒水管末端连接有洒水头；
可选的，所述抽水头内设有滤嘴；
可选的，所述抽水头为金属导管；
可选的，所述洒水头为喇叭状喷头；
可选的，所述回收装置为不锈钢罐体；
可选的，所述洒水管为软质橡胶洒水管；
有益效果：本实用新型可对污水进行无害化吸附过滤处理并且可将处理过后的污水进行二次利用，用于对农作物植物等进行水喷洒，节约了水资源，保证水资源不被浪费，结构简单，值得推广。
（发明人：娄倩）
