申请日2020.07.08
公开（公告）日2021.02.12
IPC分类号C02F3/28; B01F13/10; B01F3/20; B01F1/00
摘要
本实用新型涉及污水处理技术领域，公开了一种同时进行厌氧和反硝化反应的污水处理系统，包括厌氧反应器(10)及设于厌氧反应器(10)前的调节池(20)，调节池(20)上设有污水进样口及水处理药剂进样口，且调节池(20)与厌氧反应器(10)进样口连通，用于将污水及水处理药剂进行混合后输入厌氧反应器(10)内进行厌氧和反硝化反应，厌氧反应器(10)包括内釜(11)，内釜(11)中上部设有出样管(111)及其中下部设置有进样管(112)，使污水由上流出而污泥沉淀于内釜(11)内；该污水处理系统通过添加水处理药剂，促进生化系统以厌氧微生物为优势菌群，同时进行反硝化，使得厌氧、反硝化在同一个反应器内进行，减少占地面积、降低处理成本。
权利要求书
1.一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，包括厌氧反应器(10)及设于厌氧反应器(10)前的调节池(20)，调节池(20)上设有污水进样口及水处理药剂进样口，且调节池(20)与厌氧反应器(10)进样口连通，用于将污水及水处理药剂进行混合后输入厌氧反应器(10)内进行厌氧和反硝化反应。
2.根据权利要求1所述的一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，厌氧反应器(10)包括内釜(11)，内釜(11)中上部设有出样管(111)及其中下部设置有进样管(112)，使污水由上流出而污泥沉淀于内釜(11)内。
3.根据权利要求2所述的一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，出样管(111)上设有控制阀门，进样管(112)与连接调节池(20)之间设有泵体(50)，用于将污水与水处理药剂的混合液输入内釜(11)。
4.根据权利要求2所述的一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，内釜(11)及调节池(20)内均设有搅拌机构，搅拌机构包括设于内釜(11)及调节池(20)内的搅拌杆(31)及与搅拌杆(31)连接的驱动电机(32)。
5.根据权利要求2所述的一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，内釜(11)外设有套筒(12)，套筒(12)与内釜(11)间形成冷凝水流道，且套筒(12)上设有冷凝水进液口(121)及冷凝水出液口(122)。
6.根据权利要求2所述的一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，厌氧反应器(10)还包括监控组件(13)，用于检测内釜(11)中污水的电极电位值、pH值及温度。
7.根据权利要求1所述的一种同时进行厌氧和反硝化反应的污水处理系统，其特征在于，还包括用于制备水处理药剂的制备装置(40)，制备装置(40)包括球磨机(41)及溶解池(42)，球磨机(41)用于将水处理药剂原料磨成粉状，溶解池(42)用于将水处理药剂原料粉进行溶液，并投加保护剂。
说明书
一种同时进行厌氧和反硝化反应的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种同时进行厌氧和反硝化反应的污水处理系统。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂，其COD、硝氮含量较高。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此排放需要进行处理。在污水处理工艺中，生物处理方法因工艺简单、处理效果好和经济效益明显等优势被广泛用于全国的污水处理厂。目前，污水处理的厌氧装置进水中需要控制硝氮浓度，避免与厌氧微生物产生竞争、系统受到冲击。而传统生物脱氮工艺在处理高浓度氨氮废水和低C/N比废水中存在占地大、能耗高、脱氮效率低和需添加大量有机碳源等不足。
现已经有一些厂家对脱氮工艺进行改进，如授权公告号为CN20585625U的中国实用新型专利，公开了一种复合式污水处理装置，改工艺将厌氧MBR、好氧MBR和纳滤工艺相结合，实现了污水的高效处理，但运行成本较高且操作流程复杂。又如申请公布号为CN110902966A的中国发明专利，其公开一种厌氧膜生物-短程硝化反硝化的废水处理方法及系统，该废水处理方法包括将待处理废水进行厌氧反应后得到第一废水；将第一废水过滤后进行生物脱氮反应达标后，即完成所述废水处理，实现出水水质稳定达标；废水处理设备集中，减少了占地面积，操作管理方便。但上述技术均将厌氧、反硝化分别作为2个单元，占地面积仍然较大，同时成本相对较高。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种同时进行厌氧和反硝化反应的污水处理系统，该污水处理系统通过添加水处理药剂，促进生化系统以厌氧微生物为优势菌群，同时进行反硝化，使得厌氧、反硝化在同一个反应器内进行，减少占地面积、降低处理成本。
为了实现上述目的，本实用新型提供如下技术方案：

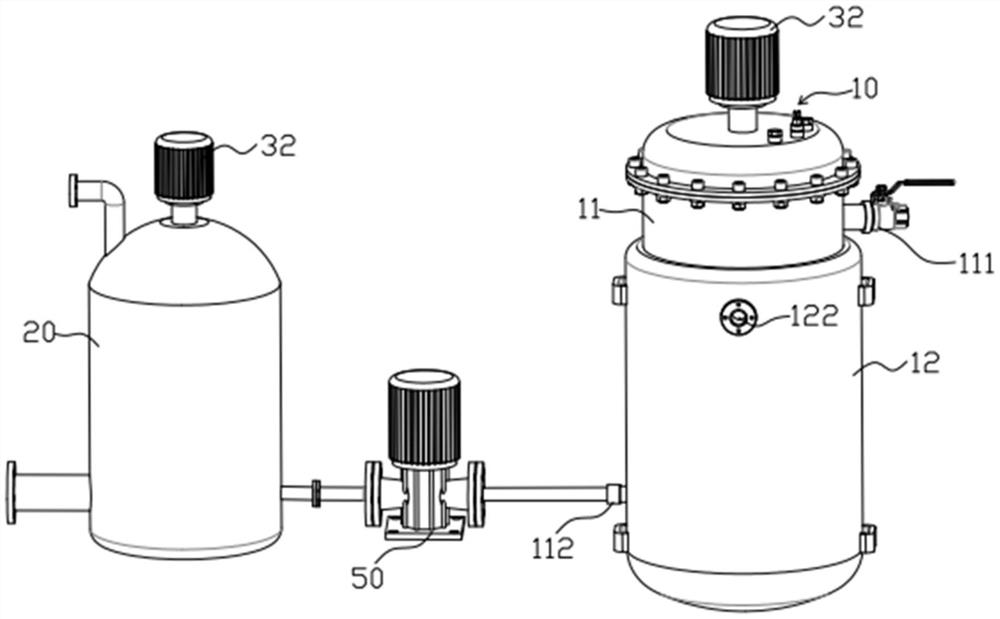

一种同时进行厌氧和反硝化反应的污水处理系统，包括厌氧反应器及设于厌氧反应器前的调节池，调节池上设有污水进样口及水处理药剂进样口，且调节池与厌氧反应器进样口连通，用于将污水及水处理药剂进行混合后输入厌氧反应器内进行厌氧和反硝化反应。
本系统促进厌氧、反硝化在同一个反应器内进行，减少占地面积、降低处理成本；经验证，本系统能耐受的硝氮浓度达到500-700mg/L。
作为优选，厌氧反应器包括内釜，内釜中上部设有出样管及其中下部设置有进样管，使污水由上流出而污泥沉淀于内釜内；且出样管上设有控制阀门，进样管与连接调节池之间设有泵体，用于将污水与水处理药剂的混合液输入内釜。
作为优选，内釜及调节池内均设有搅拌机构，搅拌机构包括设于内釜及调节池内的搅拌杆及与搅拌杆连接的驱动电机，驱动电机带动搅拌杆转动，促进内釜及调节池内物料进行充分混合。
作为优选，内釜外设有套筒，套筒与内釜间形成冷凝水流道，且套筒上设有冷凝水进液口及冷凝水出液口，下进水上出水，延长冷凝水与内釜外接触时间，热交换效果更好。
作为优选，厌氧反应器还包括监控组件，监控组件为OPR探头、pH探头及溶解氧探头，用于检测内釜中污水的电极电位值、pH值及温度，以判断厌氧反应器内的反应情况。
作为优选，还包括用于制备水处理药剂的制备装置，制备装置包括球磨机及溶解池，球磨机用于将水处理药剂原料磨成粉状，溶解池用于将水处理药剂原料粉进行溶液，并投加保护剂。
与现有技术相比，本实用新型的有益效果是：
本实用新型的污水处理系统通过添加水处理药剂，促进生化系统以厌氧微生物为优势菌群，同时进行反硝化，使得厌氧、反硝化在同一个反应器内进行，减少占地面积、降低处理成本；经验证，本系统能耐受的硝氮浓度达到500-700mg/L。
（发明人：黄琪琪;李婷;徐涛;郭慧;林丰）
