申请日2020.05.21
公开（公告）日2021.02.19
IPC分类号C02F1/00; B01F7/18; C02F101/10
摘要
本实用新型公开了一种污水处理设备除磷设备，包括净化箱，所述净化箱的两侧设有支撑架，所述支撑架的上端两侧均固定有挡板，两个挡板之间转动连接有正反向螺杆，所述正反向螺杆上安装有转动机构，所述正反向螺杆上螺纹套接有两个移动块，所述移动块的上端转动连接有连接杆，所述支撑架的上端两侧均转动连接有承载板，所述承载板上设有两个搅拌设备，且搅拌设备和净化箱对应，同一侧的两个搅拌设备均延伸至净化箱内。本实用新型不仅加快了污水处理时药剂的融合效果，保证了快速除磷的进行，还可以根据需要对搅拌设备进行升降，有效的保护了搅拌设备，延长了使用寿命，增强了除磷的实用性。
权利要求书

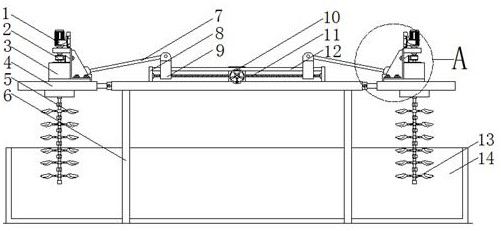

1.一种污水处理设备除磷设备，包括净化箱（14），其特征在于：所述净化箱（14）的两侧设有支撑架（6），所述支撑架（6）的上端两侧均固定有挡板（8），两个挡板（8）之间转动连接有正反向螺杆（11），所述正反向螺杆（11）上安装有转动机构，所述正反向螺杆（11）上螺纹套接有两个移动块（9），所述移动块（9）的上端转动连接有连接杆（7），所述支撑架（6）的上端两侧均转动连接有承载板（4），所述承载板（4）上设有两个搅拌设备，且搅拌设备和净化箱（14）对应，同一侧的两个搅拌设备均延伸至净化箱（14）内，两个连接杆（7）的一端均转动连接在两个承载板（4）上。
2.根据权利要求1所述的一种污水处理设备除磷设备，其特征在于，所述转动机构包括套设在正反向螺杆（11）上的保护盒（17），所述保护盒（17）的下端固定在支撑架（6）上，所述保护盒（17）的一侧转动套装有转动杆（16），所述转动杆（16）的一端固定有第一锥形齿轮（15），所述正反向螺杆（11）的中部固定套装有第二锥形齿轮（18），且第一锥形齿轮（15）和第二锥形齿轮（18）相互啮合，所述转动杆（16）的一端固定有转轮（10）。
3.根据权利要求1所述的一种污水处理设备除磷设备，其特征在于，所述搅拌设备包括固定在承载板（4）上端两侧的电机安装支座（3），所述电机安装支座（3）上安装有驱动电机（1），所述驱动电机（1）的输出轴末端通过联轴器（2）连接有搅拌杆（13），所述搅拌杆（13）的一周侧壁上等间距固定有多个搅拌叶（5）。
4.根据权利要求1所述的一种污水处理设备除磷设备，其特征在于，两个挡板（8）的相对一侧均固定有两个导向杆（12），两个移动块（9）的两端均贯穿设置在导向杆（12）上。
5.根据权利要求1所述的一种污水处理设备除磷设备，其特征在于，所述支撑架（6）由四个竖杆和一个横板组成，四个竖杆分别固定在横板的下端四角，且同一侧的两个竖杆分别位于净化箱（14）的一侧。
说明书
一种污水处理设备除磷设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理设备除磷设备。
背景技术
目前在污水处理中除磷时需要向污水中投加药剂，使水中磷酸离子生成难溶性的盐，形成絮凝体与水分离，从而去除污水中所含磷，具有处理效率好、污泥产量少、操作简单、适用范围广等优点。
但是，目前直接投加药剂后融合和反应需要较长时间，影响快速除磷，因此需要搅拌设备进行混合，目前的搅拌设备均是长时间的浸泡于含磷等污水中，容易腐蚀，且寿命缩短，为此，我们提出了一种污水处理设备除磷设备来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理设备除磷设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理设备除磷设备，包括净化箱，所述净化箱的两侧设有支撑架，所述支撑架的上端两侧均固定有挡板，两个挡板之间转动连接有正反向螺杆，所述正反向螺杆上安装有转动机构，所述正反向螺杆上螺纹套接有两个移动块，所述移动块的上端转动连接有连接杆，所述支撑架的上端两侧均转动连接有承载板，所述承载板上设有两个搅拌设备，且搅拌设备和净化箱对应，同一侧的两个搅拌设备均延伸至净化箱内，两个连接杆的一端均转动连接在两个承载板上。
优选地，所述转动机构包括套设在正反向螺杆上的保护盒，所述保护盒的下端固定在支撑架上，所述保护盒的一侧转动套装有转动杆，所述转动杆的一端固定有第一锥形齿轮，所述正反向螺杆的中部固定套装有第二锥形齿轮，且第一锥形齿轮和第二锥形齿轮相互啮合，所述转动杆的一端固定有转轮。
优选地，所述搅拌设备包括固定在承载板上端两侧的电机安装支座，所述电机安装支座上安装有驱动电机，所述驱动电机的输出轴末端通过联轴器连接有搅拌杆，所述搅拌杆的一周侧壁上等间距固定有多个搅拌叶。
优选地，两个挡板的相对一侧均固定有两个导向杆，两个移动块的两端均贯穿设置在导向杆上。
优选地，所述支撑架由四个竖杆和一个横板组成，四个竖杆分别固定在横板的下端四角，且同一侧的两个竖杆分别位于净化箱的一侧。
在本实用新型中，需要进行除磷时，转动转轮带动正反向螺杆转动，继而实现两个移动块同时向两侧移动，两个移动块的运动带动连接杆移动，从而实现承载板放平，在承载板放平后使得搅拌杆和搅拌叶放入净化箱内，启动驱动电机对净化箱内的污水进行搅拌，同时投入药剂加快除磷的融合效果，结束后关闭驱动电机，反转转轮带动搅拌设备升起，避免浸泡腐蚀。
本实用新型不仅加快了污水处理时药剂的融合效果，保证了快速除磷的进行，还可以根据需要对搅拌设备进行升降，有效的保护了搅拌设备，延长了使用寿命，增强了除磷的实用性。
（发明人：郎秀超）
