申请日2020.04.27
公开（公告）日2021.02.23
IPC分类号C02F9/14
摘要

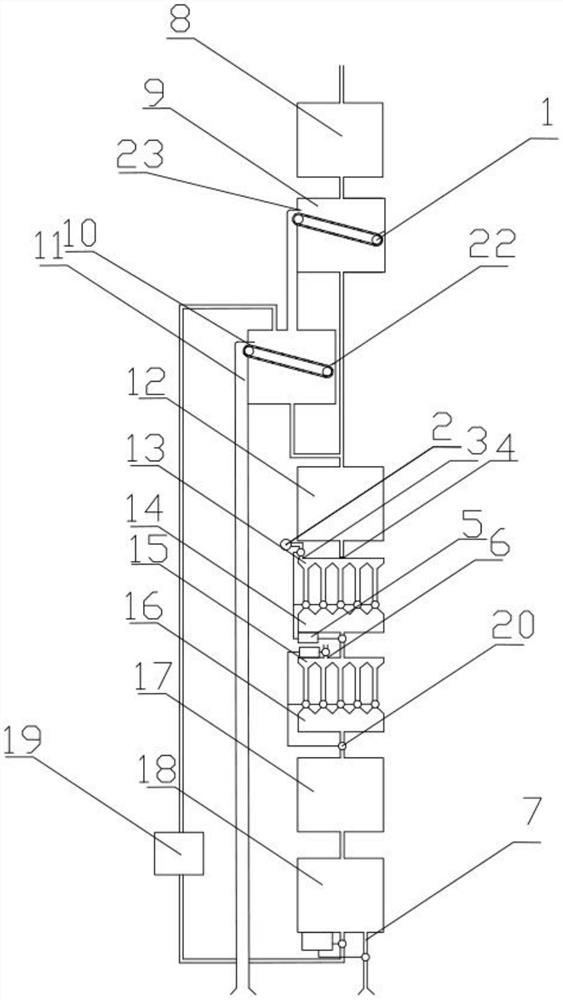

本实用新型提供一种污水收集过滤一体式装置，其特征在于设置有泥沙过滤装置、水油分离装置、生物过滤器，设置有包括上仓、下仓的反应装置，可对雨水进行泥沙过滤及重金属消除，过滤及反应更全面，设置有循环装置，使过滤污水更充分；上仓反应仓与上仓储水仓之间连接有W个上仓反应管道、下仓反应仓与下仓储水仓之间连接有Y个下仓反应管道，使污水分流反应，反应更充分；设置有传送带结构的泥沙滤网A、泥沙滤网B，为传送泥沙提供了机械动力，使泥沙可以顺利排出；泥沙滤网A、泥沙滤网B为回形结构，使其形成双层过滤结构，过滤污水更加充分；上仓、下仓、循环装置内分别安装有浓度检测器，使反应自动化。
权利要求书
1.一种污水收集过滤一体式装置，其特征在于包括蓄水池、泥沙过滤装置、水油分离装置、反应装置、生物过滤器、循环装置，所述蓄水池下方通过管道与泥沙过滤装置连接，所述泥沙过滤装置包括过滤池和沉沙池，所述沉沙池通过管道连接在过滤池下方；所述泥沙过滤装置下方通过管道与水油分离器连接，所述水油分离装置下方通过管道与反应装置连接，所述反应装置包括上仓和下仓，所述上仓包括上仓反应仓、上仓储水仓，所述上仓储水仓设置在上仓反应仓下方，所述上仓反应仓上方设置有过滤网，所述下仓包括下仓反应仓、下仓储水仓，所述下仓储水仓设置在下仓反应仓下方；所述下仓储水仓下方通过管道与生物过滤器连接，所述生物过滤器下方通过管道与循环装置连接，所述循环装置包括储水池、水泵、通水管道，所述储水池通过通水管道与泥沙过滤装置连接，所述通水管道上安装有水泵，所述储水池的底部开设有排水口，所述排水口处通过排水管道与外界连接；
所述过滤池内部装有泥沙滤网A，所述沉沙池内设有泥沙滤网B，所述泥沙滤网A的上方、泥沙滤网B的上方均设置有挡板，所述泥沙滤网A的上方的挡板、泥沙滤网B的上方的挡板分别固定在过滤池壁、沉沙池壁；所述泥沙滤网A为传送带结构，所述泥沙滤网A为倾斜结构，所述泥沙滤网A为回形结构，所述泥沙滤网A内部安装有传送滚轮A，所述传送滚轮A与电机连接；所述泥沙滤网B的结构与泥沙滤网A的结构相同，所述泥沙滤网B内部安装有传送滚轮B，所述传送滚轮B与电机连接；所述挡板为U型结构，所述挡板为倾斜结构；所述泥沙滤网A的电机安装在过滤池外侧，所述泥沙滤网B的电机安装在沉沙池外侧；所述泥沙滤网A的电机、泥沙滤网B的电机与外界控制器连接；
所述上仓反应仓与上仓储水仓之间连接有上仓反应管道，所述上仓反应管道有W个，W≥2，所述上仓反应管道为沙漏结构，所述下仓反应仓与下仓储水仓之间连接有下仓反应管道，所述下仓反应管道有Y个，Y≥2，所述下仓反应管道为沙漏结构。
2.根据权利要求1所述的一种污水收集过滤一体式装置，其特征在于所述蓄水池顶部开设有入水口，所述蓄水池的入水口通过管道与外界雨水流入口连接；所述蓄水池底部开设有出水口，所述过滤池顶部开设有入水口，所述过滤池的入水口通过管道与蓄水池的出水口连接；所述过滤池壁上端开设有漏沙口，所述漏沙口设置在泥沙滤网A倾斜结构的最高点处，所述沉沙池上方右端开设有入沙口，所述漏沙口通过管道与沉沙池的入沙口连接；所述沉沙池壁上端开设有出沙口，所述出沙口设置在泥沙滤网B的最高点处，所述出沙口处通过排沙管道与外界地面连接；所述沉沙池底部开设有出水口，所述水油分离装置顶部开设有入水口，沉沙池的出水口通过管道与水油分离装置的入水口连接；所述过滤池底部开设有出水口，所述过滤池的出水口通过管道与水油分离装置的入水口连接；所述水油分离装置底部开设有出水口，所述反应装置的上仓顶部开设有入水口，所述过滤网安装在上仓的入水口处，所述上仓的入水口通过管道与水油分离装置的出水口连接；所述上仓的顶部开设有通气口，所述通气口设置在上仓的入水口左侧，所述上仓储水仓底部开设有漏水口，所述下仓反应仓顶部开设有入水口，所述下仓反应仓顶部开设有排气口，所述排气口设置在下仓反应仓的入水口左侧，所述下仓的入水口通过管道与上仓储水仓的漏水口连接；所述下仓储水仓底部开设有出水口，所述生物过滤器的顶部开设有入水口，生物过滤器的入水口通过管道与下仓储水仓的出水口连接；所述生物过滤器的底部开设有出水口，所述循环装置的储水池的顶部开设有入水口，所述储水池的入水口通过管道与生物过滤器的出水口连接；所述储水池的底部开设有出水口，所述储水池的出水口设置在储水池的排水口左侧，所述沉沙池上方左端开设有注水口，储水池的出水口通过通水管道与沉沙池的注水口连接；所述漏沙口处的管道的上方、排沙管道的上方分别安装有管道挡板，所述管道挡板为倾斜结构。
3.根据权利要求1所述的一种污水收集过滤一体式装置，其特征在于所述沉沙池的排沙管道上安装有阀门，所述上仓反应管道上分别安装有阀门，所述下仓反应管道上分别安装有阀门，上仓反应管道的阀门、下仓反应管道的阀门分别与外界控制器连接；所述上仓通气口处安装有通气管，所述通气管上安装有阀门，所述通气管上安装有氧气泵；所述上仓储水仓的漏水口处安装有漏水管，所述漏水管上安装有阀门；所述下仓反应仓的排气口处安装有排气管，所述排气管上安装有阀门，所述下仓储水仓的出水口处安装有出水管，所述出水管上安装有阀门；所述储水池的出水口处的通水管道上安装有阀门，所述储水池的排水口处的排水管道上安装有阀门；
所述上仓储水仓底部安装有浓度检测器，上仓储水仓的浓度检测器与上仓的通气管的阀门连接，上仓的浓度检测器与上仓储水仓的漏水管的阀门连接；所述下仓反应仓顶部安装有浓度检测器，下仓的浓度检测器安装在下仓反应仓的入水口的旁边，下仓的浓度检测器与排气口的阀门连接，下仓的浓度检测器与下仓储水仓的出水口的阀门连接；所述储水池的底部安装有浓度检测器，所述储水池的浓度检测器与储水池的通水管道的阀门连接，所述储水池的浓度检测器与储水池的排水管道的阀门储水池的排水口的阀门连接，所述储水池的浓度检测器与沉沙池的排沙管道的阀门连接；
所述氧气泵与外界控制器连接；所述上仓储水仓的浓度检测器与外界控制器连接；所述下仓反应仓的浓度检测器与外界控制器连接，所述储水池的浓度检测器与外界控制器连接，所述水泵与外界控制器连接。
说明书
一种污水收集过滤一体式装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水收集过滤一体式装置。
背景技术
随着现代社会的发展，雨水中含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的雨水污水进行处理显得尤为重要。
但现有的污水处理装置在处理雨水污水时只对污水进行过滤，没有对重金属离子或油垢进行分离及去除，过滤不充分，且现有的过滤机构结构单一，过滤效果不好，并且现有的反应重金属离子的反应装置的反应空间过大，这就导致反应时间过长或者无法对污水反应过滤完全。
发明内容
根据以上技术问题，本实用新型提供一种污水收集过滤一体式装置，其特征在于包括蓄水池、泥沙过滤装置、水油分离装置、反应装置、生物过滤器、循环装置，所述蓄水池下方通过管道与泥沙过滤装置连接，所述泥沙过滤装置包括过滤池和沉沙池，所述沉沙池通过管道连接在过滤池下方；所述泥沙过滤装置下方通过管道与水油分离器连接，所述水油分离装置下方通过管道与反应装置连接，所述反应装置包括上仓和下仓，所述上仓包括上仓反应仓、上仓储水仓，所述上仓储水仓设置在上仓反应仓下方，所述上仓反应仓上方设置有过滤网，所述下仓包括下仓反应仓、下仓储水仓，所述下仓储水仓设置在下仓反应仓下方；所述下仓储水仓下方通过管道与生物过滤器连接，所述生物过滤器下方通过管道与循环装置连接，所述循环装置包括储水池、水泵、通水管道，所述储水池通过通水管道与泥沙过滤装置连接，所述通水管道上安装有水泵，所述储水池的底部开设有排水口，所述排水口处通过排水管道与外界连接；
所述过滤池内部装有泥沙滤网A，所述沉沙池内设有泥沙滤网B，所述泥沙滤网A的上方、泥沙滤网B的上方均设置有挡板，所述泥沙滤网A的上方的挡板、泥沙滤网B的上方的挡板分别固定在过滤池壁、沉沙池壁；所述泥沙滤网 A为传送带结构，所述泥沙滤网A为倾斜结构，所述泥沙滤网A为回形结构，所述泥沙滤网A内部安装有传送滚轮A，所述传送滚轮A与电机连接；所述泥沙滤网B的结构与泥沙滤网A的结构相同，所述泥沙滤网B内部安装有传送滚轮B，所述传送滚轮B与电机连接；所述挡板为U型结构，所述挡板为倾斜结构；
所述泥沙滤网A的电机安装在过滤池外侧，所述泥沙滤网B的电机安装在沉沙池外侧；所述泥沙滤网A的电机、泥沙滤网B的电机与外界控制器连接；
所述上仓反应仓与上仓储水仓之间连接有上仓反应管道，所述上仓反应管道有W个，W≥2，所述上仓反应管道为沙漏结构，所述下仓反应仓与下仓储水仓之间连接有下仓反应管道，所述下仓反应管道有Y个，Y≥2，所述下仓反应管道为沙漏结构；
所述蓄水池顶部开设有入水口，所述蓄水池的入水口通过管道与外界雨水流入口连接；所述蓄水池底部开设有出水口，所述过滤池顶部开设有入水口，所述过滤池的入水口通过管道与蓄水池的出水口连接；所述过滤池壁上端开设有漏沙口，所述漏沙口设置在泥沙滤网A倾斜结构的最高点处，所述沉沙池上方右端开设有入沙口，所述漏沙口通过管道与沉沙池的入沙口连接；所述沉沙池壁上端开设有出沙口，所述出沙口设置在泥沙滤网B的最高点处，所述出沙口处通过排沙管道与外界地面连接；所述沉沙池底部开设有出水口，所述水油分离装置顶部开设有入水口，沉沙池的出水口通过管道与水油分离装置的入水口连接；所述过滤池底部开设有出水口，所述过滤池的出水口通过管道与水油分离装置的入水口连接；所述水油分离装置底部开设有出水口，所述反应装置的上仓顶部开设有入水口，所述过滤网安装在上仓的入水口处，所述上仓的入水口通过管道与水油分离装置的出水口连接；所述上仓的顶部开设有通气口，所述通气口设置在上仓的入水口左侧，所述上仓储水仓底部开设有漏水口，所述下仓反应仓顶部开设有入水口，所述下仓反应仓顶部开设有排气口，所述排气口设置在下仓反应仓的入水口左侧，所述下仓的入水口通过管道与上仓储水仓的漏水口连接；所述下仓储水仓底部开设有出水口，所述生物过滤器的顶部开设有入水口，生物过滤器的入水口通过管道与下仓储水仓的出水口连接；所述生物过滤器的底部开设有出水口，所述循环装置的储水池的顶部开设有入水口，所述储水池的入水口通过管道与生物过滤器的出水口连接；所述储水池的底部开设有出水口，所述储水池的出水口设置在储水池的排水口左侧，所述沉沙池上方左端开设有注水口，储水池的出水口通过通水管道与沉沙池的注水口连接；
所述漏沙口处的管道的上方、排沙管道的上方分别安装有管道挡板，所述管道挡板为倾斜结构；
所述沉沙池的排沙管道上安装有阀门，所述上仓反应管道上分别安装有阀门，所述下仓反应管道上分别安装有阀门，上仓反应管道的阀门、下仓反应管道的阀门分别与外界控制器连接；所述上仓通气口处安装有通气管，所述通气管上安装有阀门，所述通气管上安装有氧气泵；所述上仓储水仓的漏水口处安装有漏水管，所述漏水管上安装有阀门；所述下仓反应仓的排气口处安装有排气管，所述排气管上安装有阀门，所述下仓储水仓的出水口处安装有出水管，所述出水管上安装有阀门；所述储水池的出水口处的通水管道上安装有阀门，所述储水池的排水口处的排水管道上安装有阀门；
所述上仓储水仓底部安装有浓度检测器，上仓储水仓的浓度检测器与上仓的通气管的阀门连接，上仓的浓度检测器与上仓储水仓的漏水管的阀门连接；所述下仓反应仓顶部安装有浓度检测器，下仓的浓度检测器安装在下仓反应仓的入水口的旁边，下仓的浓度检测器与排气口的阀门连接，下仓的浓度检测器与下仓储水仓的出水口的阀门连接；所述储水池的底部安装有浓度检测器，所述储水池的浓度检测器与储水池的通水管道的阀门连接，所述储水池的浓度检测器与储水池的排水管道的阀门储水池的排水口的阀门连接，所述储水池的浓度检测器与沉沙池的排沙管道的阀门连接；
所述氧气泵与外界控制器连接；所述上仓储水仓的浓度检测器与外界控制器连接；所述下仓反应仓的浓度检测器与外界控制器连接，所述储水池的浓度检测器与外界控制器连接，所述水泵与外界控制器连接。
本实用新型的有益效果为：本实用新型设置有包括过滤池、沉沙池的泥沙过滤装置，设置有水油分离装置、生物过滤器，设置有包括上仓、下仓的反应装置，可对雨水进行泥沙过滤及重金属消除，过滤及反应更充分；设置有循环装置，避免反应装置的反应不充分导致掺杂了重金属离子的雨水未被过滤充分就排出外界而污染环境的问题。
本实用新型的上仓反应仓与上仓储水仓之间连接有W个上仓反应管道、下仓反应仓与下仓储水仓之间连接有Y个下仓反应管道，使污水分流反应，相对于市面上的反应空间单一的污水处理装置，反应更充分；
本实用新型的泥沙过滤装置的过滤池内部装有倾斜结构的泥沙滤网A、沉沙池内设有倾斜结构的泥沙滤网B，为污水去除了不可反应杂质，还可以防止泥沙进入水油分离装置，传送带结构的泥沙滤网A、泥沙滤网B为传送泥沙提供了机械动力，使泥沙可以顺利排出并使过滤池内部的泥沙可以顺利传送到沉沙池内；回形结构的泥沙滤网A、回形结构的泥沙滤网B使其形成双层过滤结构，过滤污水更加充分；
本实用新型的上仓反应仓的入水口处安装有过滤网，进一步对污水进行过滤及拦截；
本实用新型的上仓的储水仓底部的浓度检测器、下仓反应仓顶部安装有浓度检测器、循环装置的储水池内安装有浓度检测器，使反应自动化；
本实用新型的过滤池的漏沙口处的管道的上方安装有管道挡板，防止从过滤池的进水口流入的水没有被过滤就直接从漏沙口流出；排沙管道上方设置有管道挡板，防止从沉沙池的进水口流入的水没有被过滤就直接从出沙口流出。
（发明人：纪承）
