申请日2020.06.30
公开（公告）日2021.02.26
IPC分类号C02F9/10; C02F1/40; C02F101/30
摘要
本实用新型公开了一种厨余油水分离的自动处理装置，包括箱体、挡板、第一滤油棉、第二滤油棉、油水分离滤网、渗油孔、滤渣篮、冷凝筒、排水接头、排水阀门、万向轮、进污接头、排污接头、箱盖、集油罩、排油接头和排油阀门。本实用新型含有集油机构，当箱体内的污水液位超过油水分离滤网时，此时在油水分离滤网的作用下，使得污水中的油流到油水分离滤网的上方，油由渗油孔流到集油罩内，装置无需人工刮油、集油；装置含有冷凝机构，向冷凝机构的冷凝筒内倒入适量的冰块，在冰块的作用下，可降低箱体内污水的温度，污水温度降低了，有利于油的凝固，油凝固后漂浮在污水的最顶层，有利于提高油水分离的效率和效果。
权利要求书

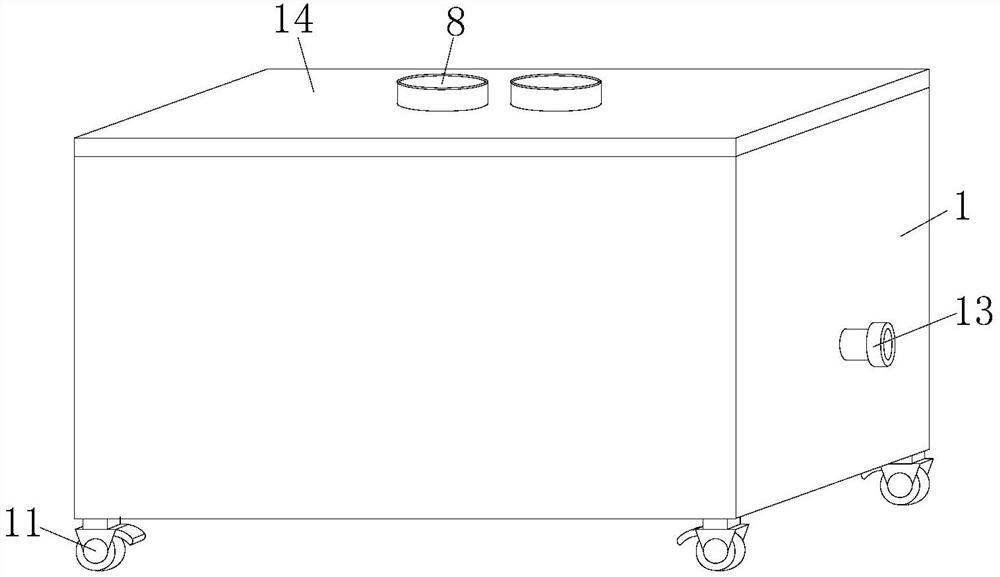

1.一种厨余油水分离的自动处理装置，其特征在于：包括箱体(1)、挡板(2)、第二滤油棉(4)、油水分离滤网(5)、滤渣篮(7)、冷凝机构和集油机构，箱体(1)相互对应的两块侧板上分别贯穿安装有进污接头(12)和排污接头(13)，靠近进污接头(12)的箱体(1)一端处侧板上安装有滤渣篮(7)，进污接头(12)的一端延伸至滤渣篮(7)内，靠近排污接头(13)的箱体(1)一端处相互对应的两块侧板之间竖直固接有挡板(2)，挡板(2)的底端处与箱体(1)的底板之间倾斜安装有第二滤油棉(4)，挡板(2)顶部处的一侧面与箱体(1)的一端面板之间水平安装有油水分离滤网(5)，箱体(1)的底板上安装有冷凝机构，箱体(1)的一块侧板的外壁安装有集油机构，安装所述集油机构的箱体(1)的侧板上开有一排渗油孔(6)，渗油孔(6)位于油水分离滤网(5)之上；
所述冷凝机构包括冷凝筒(8)、排水接头(9)和排水阀门(10)，冷凝筒(8)的底端安装在箱体(1)的底板上，冷凝筒(8)的底板上贯穿安装有排水接头(9)，排水接头(9)的底端延伸至箱体(1)的底板底面之外，且排水接头(9)上安装有排水阀门(10)；
所述集油机构包括集油罩(15)、排油接头(16)和排油阀门(17)，集油罩(15)安装在箱体(1)一侧板的外壁，集油罩(15)的底板上贯穿安装有排油接头(16)，排油接头(16)上安装有排油阀门(17)，渗油孔(6)与集油罩(15)内部连通。
2.根据权利要求1所述的一种厨余油水分离的自动处理装置，其特征在于：箱体(1)为不锈钢箱体，箱体(1)底板底面的四个拐角处安装有万向轮(11)。
3.根据权利要求1所述的一种厨余油水分离的自动处理装置，其特征在于：箱体(1)的顶板上安装有箱盖(14)，箱盖(14)与箱体(1)接触处安装有橡胶垫。
4.根据权利要求1所述的一种厨余油水分离的自动处理装置，其特征在于：冷凝筒(8)的数量为两根，两根冷凝筒(8)的底端穿过油水分离滤网(5)和箱盖(14)延伸至箱盖(14)的顶面之外，冷凝筒(8)为壁厚0.5mm的铝合金筒体，冷凝筒(8)的底端为密封结构。
5.根据权利要求1所述的一种厨余油水分离的自动处理装置，其特征在于：挡板(2)一侧面的底部处与安装排污接头(13)的箱体(1)的侧板之间水平安装有第一滤油棉(3)。
6.根据权利要求1所述的一种厨余油水分离的自动处理装置，其特征在于：安装排污接头(13)的箱体(1)一侧板内壁的顶部处安装有液位传感器。
说明书
一种厨余油水分离的自动处理装置
技术领域
本实用新型涉及一种厨余油水分离装置，具体是一种厨余油水分离的自动处理装置，属于厨余油水分离装置应用技术领域。
背景技术
厨余是有机垃圾的一种，污水中包括剩菜、剩饭、菜叶、果皮、蛋壳、茶渣、骨、贝壳等，很多餐饮行业，小饭店，包括我们日常家里的厨余中都含有油污水。无序无规范的排放，已严重的污染我们生存的环境，破坏和影响生态系统，因此厨余污水必须经过油水分离后才能进行排放，此时需要用到油水分离装置。
现有的厨余油水分离装置大都需要人工将漂浮在污水顶层的油刮出、收集，较为麻烦，且若排除的厨余污水的温度较高，则会使得一部分的油随污水排出，达不到理想的油水分离的预期，存在一定的不足。因此，针对上述问题提出一种厨余油水分离的自动处理装置。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种厨余油水分离的自动处理装置。
本实用新型通过以下技术方案来实现上述目的，一种厨余油水分离的自动处理装置，包括箱体、挡板、第二滤油棉、油水分离滤网、滤渣篮、冷凝机构和集油机构，所述箱体相互对应的两块侧板上分别贯穿安装有进污接头和排污接头，靠近所述进污接头的箱体一端处侧板上安装有滤渣篮，所述进污接头的一端延伸至滤渣篮内，靠近所述排污接头的箱体一端处相互对应的两块侧板之间竖直固接有挡板，所述挡板的底端处与箱体的底板之间倾斜安装有第二滤油棉，所述挡板顶部处的一侧面与箱体的一端面板之间水平安装有油水分离滤网，所述箱体的底板上安装有冷凝机构，所述箱体的一块侧板的外壁安装有集油机构，安装所述集油机构的箱体的侧板上开有一排渗油孔，所述渗油孔位于油水分离滤网之上；
所述冷凝机构包括冷凝筒、排水接头和排水阀门，所述冷凝筒的底端安装在箱体的底板上，所述冷凝筒的底板上贯穿安装有排水接头，所述排水接头的底端延伸至箱体的底板底面之外，且所述排水接头上安装有排水阀门；
所述集油机构包括集油罩、排油接头和排油阀门，所述集油罩安装在箱体一侧板的外壁，所述集油罩的底板上贯穿安装有排油接头，所述排油接头上安装有排油阀门，所述渗油孔与集油罩内部连通。
优选的，所述箱体为不锈钢箱体，所述箱体底板底面的四个拐角处安装有万向轮。
优选的，所述箱体的顶板上安装有箱盖，所述箱盖与箱体接触处安装有橡胶垫。
优选的，所述冷凝筒的数量为两根，两根所述冷凝筒的底端穿过油水分离滤网和箱盖延伸至箱盖的顶面之外，所述冷凝筒为壁厚0.5mm的铝合金筒体，所述冷凝筒的底端为密封结构。
优选的，所述挡板一侧面的底部处与安装排污接头的箱体的侧板之间水平安装有第一滤油棉。
优选的，安装所述排污接头的箱体一侧板内壁的顶部处安装有液位传感器。
本实用新型的有益效果是：
1、本实用新型含有集油机构，当箱体内的污水液位超过油水分离滤网时，此时在油水分离滤网的作用下，使得污水中的油流到油水分离滤网的上方，水无法通过油水分离滤网，当油的液位超过渗油孔水，油由渗油孔流到集油罩内，进而达到厨余污水油水分离的目的，装置无需人工刮油、集油，大大方便了油水的自动处理；
2、本实用新型含有冷凝机构，向冷凝机构的冷凝筒内倒入适量的冰块，在冰块的作用下，可降低箱体内污水的温度，污水温度降低了，有利于油的凝固，油凝固后漂浮在污水的最顶层，有利于提高油水分离的效率和效果，装置结构简单，使用较为方便。
（发明人：许俊坚;林泽瀚;林海陆;林泽桑）
