申请日2020.05.27
公开（公告）日2021.03.05
IPC分类号C02F9/14
摘要
本实用新型公开了污水处理技术领域具体为一种MBBR污水处理系统，包括格栅池、第一沉淀池、调节池、MBBR反应池和第二沉淀池，MBBR反应池包括厌氧反应池和好氧反应池，厌氧反应池与调节池相连通，厌氧反应池和好氧反应池之间通过第一连通管相连通，好氧反应池与第二沉淀池之间通过第二连通管相连通，本实用新型当污水流动到反应池内时，转动电机能够分别带动第一搅拌杆和第二搅拌杆转动，从而对反应池进行搅拌，进而提高污水与填料的接触面积，提高处理效果；且在好氧反应池内的第二搅拌杆搅拌时，能够通过鼓风机和进气管对第二搅拌杆进行通气，并通过第二搅拌杆排出，从而提高好氧反应池的含氧量进一步提高处理效果。
权利要求书

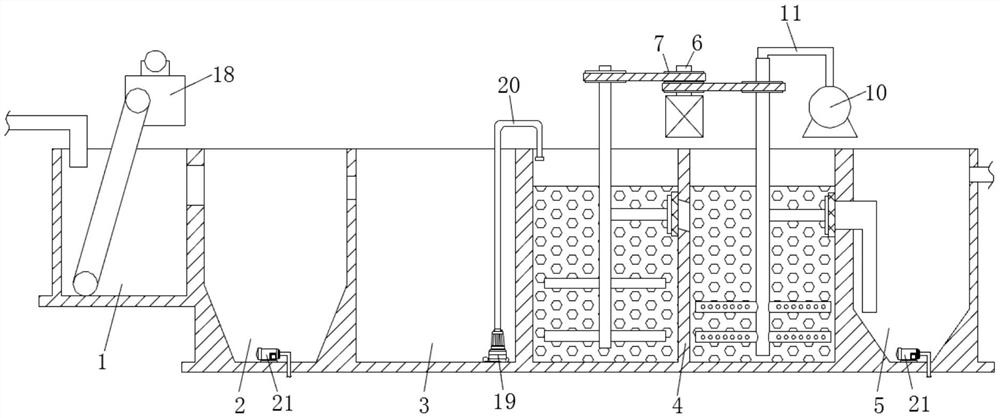

1.一种MBBR污水处理系统，包括格栅池(1)、第一沉淀池(2)、调节池(3)、MBBR反应池(4)和第二沉淀池(5)，且格栅池(1)、第一沉淀池(2)、调节池(3)、MBBR反应池(4)和第二沉淀池(5)依次连通，其特征在于：所述MBBR反应池(4)包括厌氧反应池(41)和好氧反应池(42)，所述厌氧反应池(41)与调节池(3)相连通，所述厌氧反应池(41)和好氧反应池(42)之间通过第一连通管(43)相连通，所述好氧反应池(42)与第二沉淀池(5)之间通过第二连通管(44)相连通，所述厌氧反应池(41)内腔设置有第一搅拌杆(45)，所述第一搅拌杆(45)顶部外壁贯穿厌氧反应池(41)顶部并套设有第一从动轮(46)，所述好氧反应池(42)内腔设置有第二搅拌杆(47)，所述第二搅拌杆(47)为空心杆，且第二搅拌杆(47)外壁开设有若干组通孔，所述第二搅拌杆(47)顶部外部贯穿好氧反应池(42)顶部并套设有第二从动轮(48)，所述MBBR反应池(4)上方设置有转动电机(6)，且转动电机(6)位于厌氧反应池(41)和好氧反应池(42)之间，所述转动电机(6)输出端外壁套接有双槽主动轮(7)，所述双槽主动轮(7)与第一从动轮(46)之间通过第一转动皮带(8)转动连接，所述双槽主动轮(7)与第二从动轮(48)之间通过第二转动皮带(9)转动连接；
所述好氧反应池(42)上方设置有鼓风机(10)，所述鼓风机(10)出气端连通有进气管(11)，且进气管(11)与第二搅拌杆(47)顶部相连通并与第二搅拌杆(47)转动连接。
2.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述第一连通管(43)靠近厌氧反应池(41)的一端设置有第一过滤网(12)，所述第二连通管(44)靠近好氧反应池(42)的一端设置有第二过滤网(13)。
3.根据权利要求2所述的一种MBBR污水处理系统，其特征在于：所述第一搅拌杆(45)外壁固接有第一固定杆(14)，所述第一固定杆(14)远离第一搅拌杆(45)的一端固接有第一毛刷(15)，且第一毛刷(15)与第一过滤网(12)相抵接，所述第二搅拌杆(47)外壁固接有第二固定杆(16)，所述第二固定杆(16)远离第二搅拌杆(47)的一端固接有第二毛刷(17)，且第二毛刷(17)与第二过滤网(13)相抵接。
4.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述第二连通管(44)靠近第二沉淀池(5)的一端延伸到第二沉淀池(5)内腔下方，且第二连通管(44)内腔侧壁设置有若干组向下倾斜的导流板(441)。
5.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述第二搅拌杆(47)内腔侧壁之间设置有转动轴承(471)，且进气管(11)与第二搅拌杆(47)之间通过转动轴承(471)转动连接，所述进气管(11)的出气端位于转动轴承(471)下方。
说明书
一种MBBR污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种MBBR污水处理系统。
背景技术
膜生物反应器技术是将生物处理工艺与膜分离技术相结合的一种新型高效污水处理工艺，应用前景十分广阔。MBBR是流动床生物膜反应器的简称，该工艺通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，主要特点为采用特殊结构的载体填料，可通过投加载体填料的方式完成处理能力和处理效果的提升；耐冲击性强，性能稳定；池体无堵塞，池体容积得到充分利用；系统灵活方便；使用寿命长的特点。
现有的MBBR污水处理装置在污水处理过程中，载体填料与污水之间的接触面积较小，导致污水与载体填料的反应不彻底，从而降低了污水的处理效果。基于此，本实用新型设计了一种MBBR污水处理系统，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种MBBR污水处理系统，以解决上述技术问题。
为实现上述目的，本实用新型提供如下技术方案：一种MBBR污水处理系统，包括格栅池、第一沉淀池、调节池、MBBR反应池和第二沉淀池，且格栅池、第一沉淀池、调节池、MBBR反应池和第二沉淀池依次连通，所述MBBR反应池包括厌氧反应池和好氧反应池，所述厌氧反应池与调节池相连通，所述厌氧反应池和好氧反应池之间通过第一连通管相连通，所述好氧反应池与第二沉淀池之间通过第二连通管相连通，所述厌氧反应池内腔设置有第一搅拌杆，所述第一搅拌杆顶部外壁贯穿厌氧反应池顶部并套设有第一从动轮，所述好氧反应池内腔设置有第二搅拌杆，所述第二搅拌杆为空心杆，且第二搅拌杆外壁开设有若干组通孔，所述第二搅拌杆顶部外部贯穿好氧反应池顶部并套设有第二从动轮，所述MBBR反应池上方设置有转动电机，且转动电机位于厌氧反应池和好氧反应池之间，所述转动电机输出端外壁套接有双槽主动轮，所述双槽主动轮与第一从动轮之间通过第一转动皮带转动连接，所述双槽主动轮与第二从动轮之间通过第二转动皮带转动连接；
所述好氧反应池上方设置有鼓风机，所述鼓风机出气端连通有进气管，且进气管与第二搅拌杆顶部相连通并与第二搅拌杆转动连接。
优选的，所述第一连通管靠近厌氧反应池的一端设置有第一过滤网，所述第二连通管靠近好氧反应池的一端设置有第二过滤网。
优选的，所述第一搅拌杆外壁固接有第一固定杆，所述第一固定杆远离第一搅拌杆的一端固接有第一毛刷，且第一毛刷与第一过滤网相抵接，所述第二搅拌杆外壁固接有第二固定杆，所述第二固定杆远离第二搅拌杆的一端固接有第二毛刷，且第二毛刷与第二过滤网相抵接。
优选的，所述第二连通管靠近第二沉淀池的一端延伸到第二沉淀池内腔下方，且第二连通管内腔侧壁设置有若干组向下倾斜的导流板。
优选的，所述第二搅拌杆内腔侧壁之间设置有转动轴承，且进气管与第二搅拌杆之间通过转动轴承转动连接，所述进气管的出气端位于转动轴承下方。
与现有技术相比，本实用新型的有益效果为：
本实用新型通过设置第一搅拌杆、第二搅拌杆、转动电机和双槽主动轮等，使得当污水流动到反应池内时，转动电机能够分别带动第一搅拌杆和第二搅拌杆转动，从而对反应池进行搅拌，进而提高污水与填料的接触面积，提高处理效果；且在好氧反应池内的第二搅拌杆搅拌时，能够通过鼓风机和进气管对第二搅拌杆进行通气，并通过第二搅拌杆排出，从而提高好氧反应池的含氧量进一步提高处理效果。
（发明人：兰强;林洪全;张欢;张金）
