申请日2020.05.31
公开（公告）日2021.03.05
IPC分类号C02F3/30; C02F11/122; C02F103/36
摘要

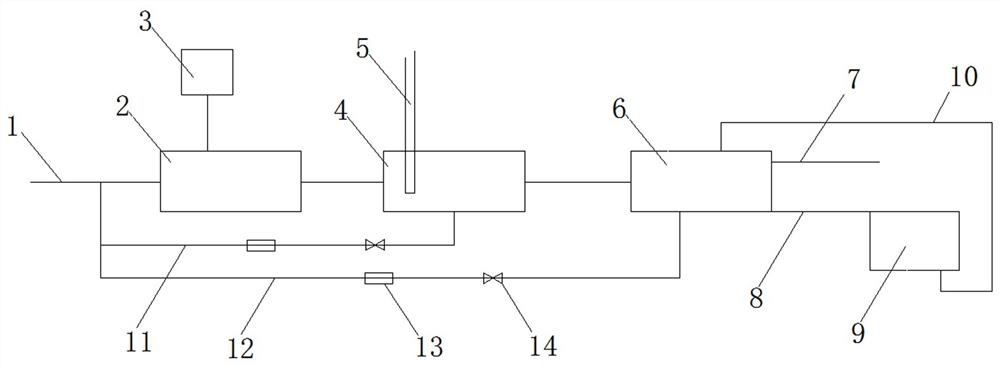

本实用新型涉及一种醋酸酯废水处理系统，包括污水总管、厌氧处理池、好氧处理池、沉淀池、出水管、排泥管、污泥压榨机、压榨回水管、好氧回水管、沉淀回水管，污水总管依次接厌氧处理池、好氧处理池、沉淀池，沉淀池上部接出水管，沉淀池下部经排泥管经泵接污泥压榨机，污泥压榨机经压榨回水管接沉淀池，好氧处理池、沉淀池底部分别经好氧回水管、沉淀回水管接至污水总管上。其结构简单，能有效兼顾处理效率、周期、成本。
权利要求书
1.一种醋酸酯废水处理系统，其特征在于：包括污水总管、厌氧处理池、好氧处理池、沉淀池、出水管、排泥管、污泥压榨机、压榨回水管、好氧回水管、沉淀回水管，污水总管依次接厌氧处理池、好氧处理池、沉淀池，沉淀池上部接出水管，沉淀池下部经排泥管经泵接污泥压榨机，污泥压榨机经压榨回水管接沉淀池，好氧处理池、沉淀池底部分别经好氧回水管、沉淀回水管接至污水总管上。
2.根据权利要求1所述的一种醋酸酯废水处理系统，其特征是：所述排泥管接污泥浓缩罐，污泥浓缩罐经泵接污泥压榨机。
3.根据权利要求1所述的一种醋酸酯废水处理系统，其特征是：所述沉淀池上部分两路，一路接出，另一路经出水管通过泵接回好氧处理池。
4.根据权利要求1所述的一种醋酸酯废水处理系统，其特征是：所述污水总管、出水管、出水管均设有截止开关阀。
5.根据权利要求1所述的一种醋酸酯废水处理系统，其特征是：所述厌氧处理池上设有碳源添加盒，所述好氧处理池内接曝气管。
6.根据权利要求1所述的一种醋酸酯废水处理系统，其特征是：所述污水总管、出水管、出水管均设有流量计。
说明书
一种醋酸酯废水处理系统
技术领域
本实用新型涉及一种水处理系统，具体是一种醋酸酯废水处理系统。
背景技术
A/O工艺是一种缺氧与好氧结合的生物方法来处理污水中的总氮和COD，具有效率高、流程简单等优点，但传统采用处理装置大都为直通式，在依次完成厌氧、好氧、沉淀后即排水，需要兼顾到总氮利用率、脱氮除磷率必须延长各工序的时间，处理周期长，处理成本相对提高。
发明内容
本实用新型提供了一种结构简单，能有效兼顾处理效率、周期、成本的醋酸酯废水处理系统。
本实用新型采用的技术方案是：一种醋酸酯废水处理系统，其特征在于：包括污水总管、厌氧处理池、好氧处理池、沉淀池、出水管、排泥管、污泥压榨机、压榨回水管、好氧回水管、沉淀回水管，污水总管依次接厌氧处理池、好氧处理池、沉淀池，沉淀池上部接出水管，沉淀池下部经排泥管经泵接污泥压榨机，污泥压榨机经压榨回水管接沉淀池，好氧处理池、沉淀池底部分别经好氧回水管、沉淀回水管接至污水总管上。
进一步地，所述排泥管接污泥浓缩罐，污泥浓缩罐经泵接污泥压榨机。
进一步地，所述沉淀池上部分两路，一路接出，另一路经出水管通过泵接回好氧处理池。
进一步地，所述污水总管、出水管、出水管均设有截止开关阀。
进一步地，所述厌氧处理池上设有碳源添加盒，所述好氧处理池内接曝气管。
进一步地，所述污水总管、出水管、出水管均设有流量计。
本实用新型将传统依次直通式处理的结构进行改进，将好氧处理池、沉淀池中有效的异养菌通过流量计控制返回量，合并返回至污水总管从而送入厌氧处理池，结合厌氧处理池添加碳源、污水压榨机压榨回水沉淀池，能兼顾到总氮利用率、脱氮除磷率的同时，各工序的处理时间相对可控缩短，有利于缩短处理周期、降低成本。
（发明人：潘书铭;佟刚）
