申请日2020.05.29
公开（公告）日2021.02.26
IPC分类号F16K13/00; F16K31/50; F16K27/00; B01D21/24
摘要
本实用新型公开了一种升降式调节排泥阀，包括手轮启闭机和支撑架，手轮启闭机固定安装在支撑架的顶端，支撑架的内壁通过两个第一连接组件固定安装有两个导向杆，手轮启闭机的底端固定设有丝杆，丝杆的底端通过第二连接组件与阀体固定连接，阀体的底端固定设有管体，两个导向杆的底端通过第三连接组件与钢管固定连接，本实用新型的有益效果是：通过设置的手轮启闭机的丝杆的上下移动从而带动阀体上下移动，调整阀体的管体在钢管中的位置，当管体上升到极限位置，高于污水池的水位，则没有污泥溢出，处于关闭状态，当管体下降低于污水池的水位，则有污泥流出，处于开启状态，水位差越大，则流量越大，从而调整出泥量。
权利要求书

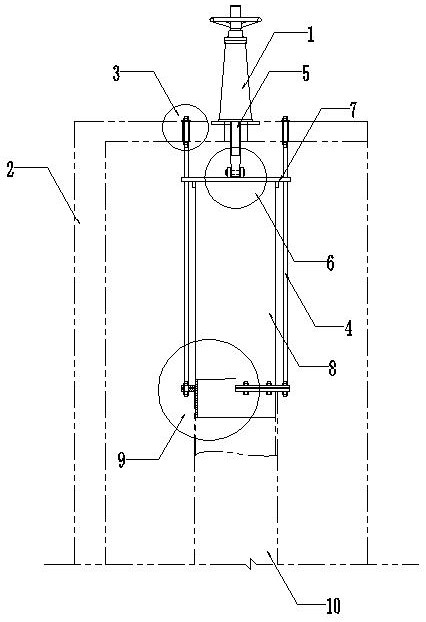

1.一种升降式调节排泥阀，包括手轮启闭机（1）和支撑架（2），其特征在于，所述手轮启闭机（1）固定安装在支撑架（2）的顶端，所述支撑架（2）的内壁通过两个第一连接组件（3）固定安装有两个导向杆（4），所述手轮启闭机（1）的底端固定设有丝杆（5），所述丝杆（5）的底端通过第二连接组件（6）与阀体（7）固定连接，所述阀体（7）的底端固定设有管体（8），且阀体（7）与两个导向杆（4）穿插连接，两个所述导向杆（4）的底端通过第三连接组件（9）与钢管（10）固定连接，且钢管（10）的内径大于管体（8）的内径，并套设在管体（8）的外部，且所述钢管（10）的底端与污水池的出泥口固定连接，所述支撑架（2）固定设置在污水池的顶端。
2.根据权利要求1所述的一种升降式调节排泥阀，其特征在于：所述第一连接组件（3）包括与支撑架（2）相穿插的第一螺杆（31），所述第一螺杆（31）焊接在导向杆（4）的顶端，所述第一螺杆（31）通过两个第一六角螺母（33）与支撑架（2）固定连接，且所述第一螺杆（31）与第一六角螺母（33）之间固定设有钢板（32）。
3.根据权利要求1所述的一种升降式调节排泥阀，其特征在于：所述第二连接组件（6）包括连接杆（61）和两个连接板（62），所述连接杆（61）焊接在丝杆（5）的底端，两个所述连接板（62）焊接在阀体（7）的顶端，两个所述连接板（62）通过连接销轴（63）与连接杆（61）的底端连接。
4.根据权利要求1所述的一种升降式调节排泥阀，其特征在于：所述第三连接组件（9）包括连接法兰（91）、两个第二螺杆（92）和压板（96），所述连接法兰（91）焊接在钢管（10）的顶端，两个所述第二螺杆（92）分别焊接在两个导向杆（4）的底端，两个所述第二螺杆（92）通过第二六角螺母（93）与压板（96）固定连接，所述压板（96）通过多个内六角螺栓（94）和第三六角螺母（95）与连接法兰（91）固定连接。
5.根据权利要求1所述的一种升降式调节排泥阀，其特征在于：所述管体（8）与钢管（10）的连接处固定设有密封橡皮（11）。
说明书
一种升降式调节排泥阀
技术领域
本实用新型涉及一种排泥阀，特别涉及一种升降式调节排泥阀，属于污水处理技术领域。
背景技术
排泥阀又名盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用，排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米，排泥阀也用于水处理工厂做为排放水池内的污泥及废水，排泥阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用。但是目前的排泥阀都不具有升降调节机构，不能够根据污水池中的水位进行灵活调整，无法调整出泥量，降低了实用性能。
实用新型内容
本实用新型的目的在于提供一种升降式调节排泥阀，以解决上述背景技术中提出的不具有升降调节机构，不能够根据污水池中的水位进行灵活调整，无法调整出泥量的问题。
为实现上述目的，本实用新型提供如下技术方案：一种升降式调节排泥阀，包括手轮启闭机和支撑架，所述手轮启闭机固定安装在支撑架的顶端，所述支撑架的内壁通过两个第一连接组件固定安装有两个导向杆，所述手轮启闭机的底端固定设有丝杆，所述丝杆的底端通过第二连接组件与阀体固定连接，所述阀体的底端固定设有管体，且阀体与两个导向杆穿插连接，两个所述导向杆的底端通过第三连接组件与钢管固定连接，且钢管的内径大于管体的内径，并套设在管体的外部，且所述钢管的底端与污水池的出泥口固定连接，所述支撑架固定设置在污水池的顶端。
作为本实用新型的一种优选技术方案，所述第一连接组件包括与支撑架相穿插的第一螺杆，所述第一螺杆焊接在导向杆的顶端，所述第一螺杆通过两个第一六角螺母与支撑架固定连接，且所述第一螺杆与第一六角螺母之间固定设有钢板。
作为本实用新型的一种优选技术方案，所述第二连接组件包括连接杆和两个连接板，所述连接杆焊接在丝杆的底端，两个所述连接板焊接在阀体的顶端，两个所述连接板通过连接销轴与连接杆的底端连接。
作为本实用新型的一种优选技术方案，所述第三连接组件包括连接法兰、两个第二螺杆和压板，所述连接法兰焊接在钢管的顶端，两个所述第二螺杆分别焊接在两个导向杆的底端，两个所述第二螺杆通过第二六角螺母与压板固定连接，所述压板通过多个内六角螺栓和第三六角螺母与连接法兰固定连接。
作为本实用新型的一种优选技术方案，所述管体与钢管的连接处固定设有密封橡皮。
与现有技术相比，本实用新型的有益效果是：本实用新型一种升降式调节排泥阀，通过设置的手轮启闭机的丝杆的上下移动从而带动阀体上下移动，调整阀体的管体在钢管中的位置，当管体上升到极限位置，高于污水池的水位，则没有污泥溢出，处于关闭状态，当管体下降低于污水池的水位，则有污泥流出，处于开启状态，水位差越大，则流量越大，从而调整出泥量；通过设置的密封胶皮提高钢管与管体连接处的密封性，防止从连接处漏出。
（发明人：左中海）
