申请日2020.07.09
公开（公告）日2021.03.12
IPC分类号C02F1/00; B08B15/04; B01D53/02; B01D53/26
摘要
本实用新型公开了一种污水处理站除臭处理装置，包括，处理箱，所述处理箱一侧的底部固定插接有出液管，所述处理箱的一侧并位于出液管的顶部固定插接有进液管，所述处理箱的内壁顶部和内壁底部居中处固定焊接有分隔板，并且所述分隔板的一侧顶部开设有第一出气孔；调节机构，所述调节机构包括活塞、内套筒、外套筒和弹簧，所述处理箱的内壁顶部一侧固定焊接有外套筒，所述外套筒的底部活动插接有内套筒，所述内套筒的底部固定焊接有活塞，所述内套筒位于外套筒内部的一端与外套筒之间固定焊接有弹簧；本实用新型有效的解决了现有的污水处理站除臭处理装置除臭气的效果较差，容易造成环境的污染，达不到环保的需求的问题。
权利要求书

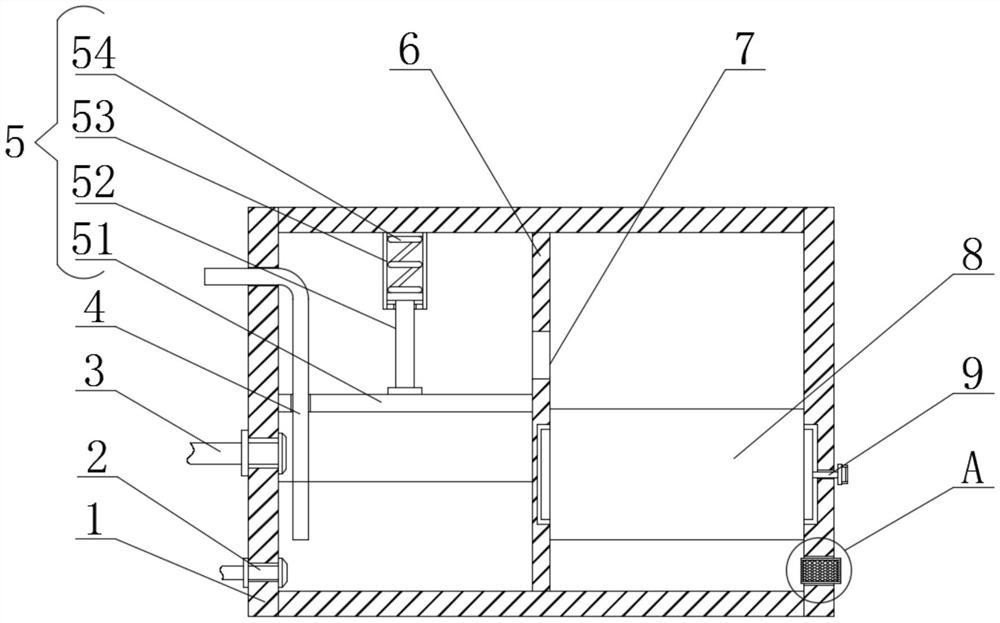

1.一种污水处理站除臭处理装置，其特征在于,包括：
处理箱(1)，所述处理箱(1)一侧的底部固定插接有出液管(2)，所述处理箱(1)的一侧并位于出液管(2)的顶部固定插接有进液管(3)，所述处理箱(1)的内壁顶部和内壁底部居中处固定焊接有分隔板(6)，并且所述分隔板(6)的一侧顶部开设有第一出气孔(7)；
调节机构(5)，所述调节机构(5)包括活塞(51)、内套筒(52)、外套筒(53)和弹簧(54)，所述处理箱(1)的内壁顶部一侧固定焊接有外套筒(53)，所述外套筒(53)的底部活动插接有内套筒(52)，所述内套筒(52)的底部固定焊接有活塞(51)，所述内套筒(52)位于外套筒(53)内部的一端与外套筒(53)之间固定焊接有弹簧(54)；
进气管(4)，所述处理箱(1)的一侧顶部固定插接有进气管(4)，所述进气管(4)位于处理箱(1)内部的一端贯穿活塞(51)并延伸至活塞(51)的外部；
干燥机构(8)，干燥机构(8)包括密封盖(81)、固定框(82)、滤板(83)、通气孔(84)、活性炭颗粒(85)和干燥剂(87)，所述分隔板(6)远离调节机构(5)的一侧并远离第一出气孔(7)底部一侧与处理箱(1)内壁之间活动插接有固定框(82)，所述固定框(82)的内壁居中处固定焊接有滤板(83)，所述固定框(82)的顶部和底部均卡合连接有密封盖(81)，所述密封盖(81)的内部开设有通气孔(84)，所述滤板(83)的顶部与密封盖(81)之间填充有活性炭颗粒(85)，所述滤板(83)的底部与密封盖(81)之间填充有干燥剂(87)；
第二出气孔(10)，所述处理箱(1)的侧壁底部并远离出液管(2)的一端开设有第二出气孔(10)。
2.根据权利要求1所述的一种污水处理站除臭处理装置，其特征在于：所述固定框(82)的两侧均固定焊接有限位块(86)，并且所述分隔板(6)与处理箱(1)的内壁均开设有与限位块(86)相适配的限位槽。
3.根据权利要求2所述的一种污水处理站除臭处理装置，其特征在于：所述处理箱(1)的一侧外壁螺纹插接有固定螺杆(9)，所述固定螺杆(9)位于处理箱(1)内部的一端与限位块(86)螺纹连接。
4.根据权利要求1所述的一种污水处理站除臭处理装置，其特征在于：所述第二出气孔(10)的内部螺纹连接有安装框(11)，所述安装框(11)的两侧均固定焊接有滤网(13)，所述安装框(11)的内部填充有海绵(12)，所述海绵(12)的内部开设有通孔。
5.根据权利要求4所述的一种污水处理站除臭处理装置，其特征在于：所述安装框(11)采用两端均开口的具有容纳空腔的圆柱体的结构。
6.根据权利要求4所述的一种污水处理站除臭处理装置，其特征在于：所述活塞(51)的两侧均固定焊接有滑动块，并且所述处理箱(1)的内壁之间开设有与滑动块相适配的滑槽。
说明书
一种污水处理站除臭处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理站除臭处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活,污水处理站的正常运行过程中会产生一定的臭气，为了环保需求，需要使用带除臭处理装置。
但是，传统的在使用过程中存在一些弊端，比如：
现有的污水处理站除臭处理装置除臭气的效果较差，容易造成环境的污染，达不到环保的需求。
实用新型内容
本实用新型的目的在于提供一种污水处理站除臭处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括，处理箱，所述处理箱一侧的底部固定插接有出液管，所述处理箱的一侧并位于出液管的顶部固定插接有进液管，所述处理箱的内壁顶部和内壁底部居中处固定焊接有分隔板，并且所述分隔板的一侧顶部开设有第一出气孔；调节机构，所述调节机构包括活塞、内套筒、外套筒和弹簧，所述处理箱的内壁顶部一侧固定焊接有外套筒，所述外套筒的底部活动插接有内套筒，所述内套筒的底部固定焊接有活塞，所述内套筒位于外套筒内部的一端与外套筒之间固定焊接有弹簧；进气管，所述处理箱的一侧顶部固定插接有进气管，所述进气管位于处理箱内部的一端贯穿活塞并延伸至活塞的外部；干燥机构，干燥机构包括密封盖、固定框、滤板、通气孔、活性炭颗粒和干燥剂，所述分隔板远离调节机构的一侧并远离第一出气孔底部一侧与处理箱内壁之间活动插接有固定框，所述固定框的内壁居中处固定焊接有滤板，所述固定框的顶部和底部均卡合连接有密封盖，所述密封盖的内部开设有通气孔，所述滤板的顶部与密封盖之间填充有活性炭颗粒，所述滤板的底部与密封盖之间填充有干燥剂；第二出气孔，所述处理箱的侧壁底部并远离出液管的一端开设有第二出气孔。
其中，所述固定框的两侧均固定焊接有限位块，并且所述分隔板与处理箱的内壁均开设有与限位块相适配的限位槽。
其中，所述处理箱的一侧外壁螺纹插接有固定螺杆，所述固定螺杆位于处理箱内部的一端与限位块螺纹连接。
其中，所述第二出气孔的内部螺纹连接有安装框，所述安装框的两侧均固定焊接有滤网，所述安装框的内部填充有海绵，所述海绵的内部开设有通孔。
其中，所述安装框采用两端均开口的具有容纳空腔的圆柱体的结构。
其中，所述活塞的两侧均固定焊接有滑动块，并且所述处理箱的内壁之间开设有与滑动块相适配的滑槽。
与现有技术相比，本实用新型的有益效果是：
1、通过进液管将除臭剂输送进入处理箱的内部，然后将臭气通过进气管输送进入处理箱与除尘剂进行充分的接触，进行除臭，然后气体从除臭剂的内部溢出，当气体不断输入处理箱的内部时，使得气体从除臭剂内部不断的溢出，随着溢出的气体越来越多，当气体压力小于弹簧的弹力时，气体停留在活塞、处理箱和分隔板之间形成的密闭空间内部，可以增加气体在除臭剂内部的停留时间，增加除臭的效果，当气体压力大于弹簧的弹力时，会推动活塞在竖直方向上向上移动，直至第一出气孔露出，使得气体从第一出气孔的内部流入分隔板与处理箱的另一侧，然后进入干燥机构进行干燥。
2、气体从固定框顶部卡合的密封盖的通气孔进入固定框的内部，通过活性炭颗粒将气体内部的残留的臭气进行二次吸附，除臭效果好，然后通过滤板进入干燥剂的内部，将气体进行干燥，然后从固定框底部的密封盖的通气孔流出，再从第二出气孔排出处理箱的外部。
3、可以将固定框滑动抽出处理箱的内部，可以通过固定框两端卡合的密封盖抽出，便于将活性炭颗粒和干燥剂进行更换，避免吸附饱和后，除臭干燥效果差的问题。
（发明人：叶勇兵;黄远超）
