申请日2020.09.08
公开（公告）日2021.03.19
IPC分类号C02F1/58; B01J19/18; C02F101/10
摘要
本实用新型提供一种除磷药剂的循环利用系统，包括使污水中污泥沉降的沉降装置、与沉降装置相接的污泥浓缩池、接设于污泥浓缩池排泥口的酸洗池、接设于酸洗池液相出口的反应罐和与反应罐相接的沉淀池，所述沉淀池的排液口与沉降装置相接。利用本实用新型技术方案制作的一种除磷药剂的循环利用系统，先将污泥进行酸洗，洗出其中的磷，然后上清液进入反应罐进行除磷，避免造成水体的富营养化，在反应罐中反应完成过后，再将上清液输送到沉降装置中，与污水进行混合进行循环除磷，同时反应罐设置有清洁装置和稳压装置，能够对罐内进行清洁，同时在反应时保证罐体内的气压稳定。
权利要求书

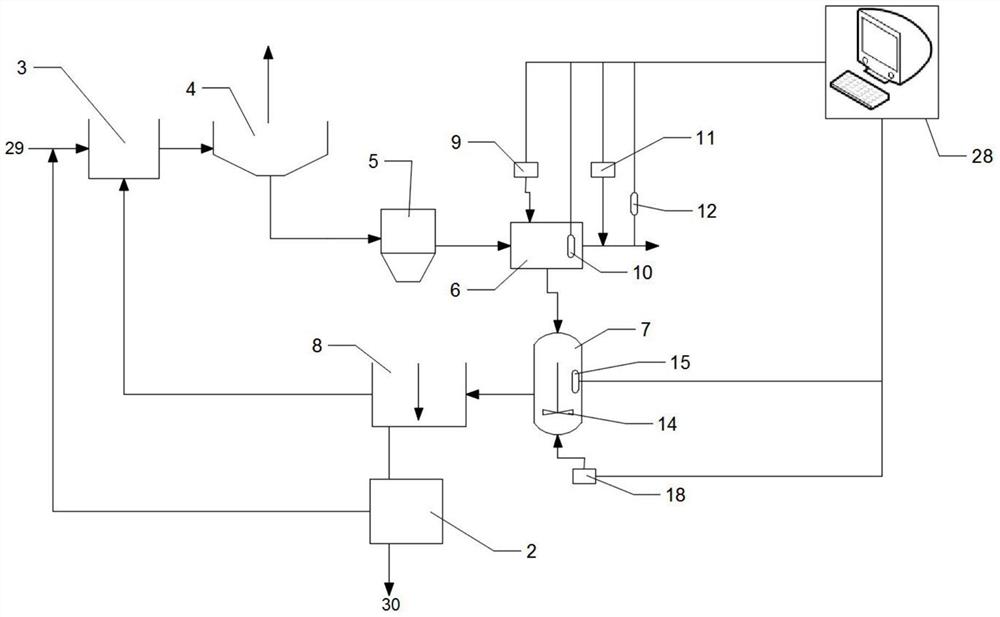

1.一种除磷药剂的循环利用系统，其特征在于：包括使污水中污泥沉降的沉降装置、与沉降装置相接的污泥浓缩池(5)、接设于污泥浓缩池(5)排泥口的酸洗池(6)、接设于酸洗池(6)液相出口的反应罐(7)和与反应罐(7)相接的沉淀池(8)，所述沉淀池(8)的排液口与沉降装置相接。
2.根据权利要求1所述的一种除磷药剂的循环利用系统，其特征在于：所述沉降装置为生化池(3)和二沉池(4)，所述生化池(3)的出口与二沉池(4)的入口相接，所述二沉池(4)的出口与污泥浓缩池(5)相接，所述生化池(3)与沉淀池(8)的排液口相接。
3.根据权利要求1所述的一种除磷药剂的循环利用系统，其特征在于：所述酸洗池(6)上接设有第一加药装置(9)，所述酸洗池(6)内安装有PH检测器一(10)，所述第一加药装置(9)内含有酸性溶液，所述酸性溶液为硫酸或者盐酸中的一种。
4.根据权利要求1所述的一种除磷药剂的循环利用系统，其特征在于：所述酸洗池(6)的固相出口接设有第二加药装置(11)和PH检测器二(12)。
5.根据权利要求4所述的一种除磷药剂的循环利用系统，其特征在于：所述第二加药装置(11)内含有碱性药剂，所述碱性药剂为CaO。
6.根据权利要求1所述的一种除磷药剂的循环利用系统，其特征在于：所述沉淀池(8)的固相出口上还接设有板框脱水机(2)。
7.根据权利要求1所述的一种除磷药剂的循环利用系统，其特征在于：所述反应罐(7)包括罐体(13)、安装于罐体(13)上搅拌器(14)、安装在罐体(13)内的PH检测器三(15)和设置在罐体(13)上的进料管(16)和出料管(17)所述进料管(16)上接设有第三加药装置(18)，所述第三加药装置(18)内含有FeCl3，所述罐体(13)上还设置有清洁装置和稳压装置。
8.根据权利要求7所述的一种除磷药剂的循环利用系统，其特征在于：所述清洁装置包括水箱(19)、与水箱(19)出口相接的水泵(20)和绕设在罐体(13)内壁上且与水泵(20)出口相接的水管(21)，所述水管(21)上开设有若干出水口(22)，所述水管(21)通过连接件(23)安装在罐体(13)内。
9.根据权利要求7所述的一种除磷药剂的循环利用系统，其特征在于：所述稳压装置包括安装在罐体(13)内的气压传感器(24)、设置在罐体(13)上的稳压管(25)、设置在稳压管(25)上的通气阀(26)和出口与稳压管(25)相接的储气罐(27)，所述储气罐(27)内含有惰性气体。
10.根据权利要求1所述的一种除磷药剂的循环利用系统，其特征在于：还包括计算机(28)，所述计算机(28)与第一加药装置(9)、第二加药装置(11)、第三加药装置(18)、搅拌器(14)、PH检测器一(10)、PH检测器二(12)、PH检测器三(15)、水泵(20)、通气阀(26)和气压传感器(24)均电性连接。
说明书
一种除磷药剂的循环利用系统
技术领域
本实用新型属于污水处理技术领域，尤其是涉及一种除磷药剂的循环利用系统。
背景技术
磷是地球上所有生物生长的必要元素，在人类生命活动中起着极其重要的作用，但是，磷矿却是一种不可再生的资源。随着我国人口城镇化进程的加快，导致了污水日益剧增。大量含磷的生活污水增加了水体的富营养化，造成了水体中藻类与水生植物异常繁殖。因此近年来，我国对城市污水排放中的氮磷指标做了更为严格的规定。
而现有的污水除磷的方法主要有：物理吸附法、微生物法、水生物法以及膜技术处理法等，但是这些处理方式的药剂投加量大，处理成本高且易对水体产生负面的影响。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种除磷药剂的循环利用系统。
实现上述目的本实用新型的技术方案为，一种除磷药剂的循环利用系统，包括使污水中污泥沉降的沉降装置、与沉降装置相接的污泥浓缩池、接设于污泥浓缩池排泥口的酸洗池、接设于酸洗池液相出口的反应罐和与反应罐相接的沉淀池，所述沉淀池的排液口与沉降装置相接。
所述沉降装置为生化池和二沉池，所述生化池的出口与二沉池的入口相接，所述二沉池的出口与污泥浓缩池相接，所述生化池与沉淀池的排液口相接。
所述酸洗池上接设有第一加药装置，所述酸洗池内安装有PH检测器一，所述第一加药装置内含有酸性溶液，所述酸性溶液为硫酸或者盐酸中的一种。
所述酸洗池的固相出口接设有第二加药装置和PH检测器二。
所述第二加药装置内含有碱性药剂，所述碱性药剂为CaO。
所述沉淀池的固相出口上还接设有板框脱水机。
所述反应罐包括罐体、安装于罐体上搅拌器、安装在罐体内的PH检测器三和设置在罐体上的进料管和出料管所述进料管上接设有第三加药装置，所述第三加药装置内含有FeCl3，所述罐体上还设置有清洁装置和稳压装置。
所述清洁装置包括水箱、与水箱出口相接的水泵和绕设在罐体内壁上且与水泵出口相接的水管，所述水管上开设有若干出水口，所述水管通过连接件安装在罐体内。
所述稳压装置包括安装在罐体内的气压传感器、设置在罐体上的稳压管、设置在稳压管上的通气阀和出口与稳压管相接的储气罐，所述储气罐内含有惰性气体。
还包括计算机，所述计算机与第一加药装置、第二加药装置、第三加药装置、搅拌器、PH检测器一、PH检测器二、PH检测器三、水泵、通气阀和气压传感器均电性连接。
利用本实用新型技术方案制作的一种除磷药剂的循环利用系统，其有益效果为：
1、先将污泥进行酸洗，洗出其中的磷，然后上清液进入反应罐进行除磷，避免造成水体的富营养化；
2、在反应罐中反应完成过后，经过沉淀池沉淀，再将上清液输送到沉降装置中，上清液和新的污水混合后，随着溶液pH值的上升，Al3+则结合污水中磷酸根生成AlPO4的沉淀，达到初步除磷的效果，然后继续在生化处理段的曝气过程中Fe2+被氧化为Fe3+，再次结合污水中的磷酸根生成FePO4的沉淀，除磷率达80％以上。
3、反应罐设置有清洁装置和稳压装置，能够对罐内进行清洁，同时在反应时保证罐体内的气压稳定，避免出现危险元素泄露等安全事故，同时加强反应的效果。
（发明人：王学科;张春苗;焦海亮;穆童;王纯）
