申请日2020.07.10
公开（公告）日2021.03.23
IPC分类号C02F11/121
摘要
本实用新型公开了新型淤泥分离处理装置,包括底部焊接有支撑架的压力罐，所述压力罐的顶部通过螺栓固定有顶盖，且顶盖的中心位置开有安装孔，所述安装孔内安装有升降机构，且升降机构的底部连接有金属板，所述金属板顶部开有等距离分布的滤水孔，且金属板顶部焊接有不锈钢过滤网。本实用新型通过在压力罐上设置升降机构带动金属板和不锈钢过滤网下降，同时振动电机振动带动淤泥震荡，使淤泥中的泥土迅速沉降，在压滤过程中污水经滤水孔和不锈钢过滤网进入压力罐上部，水泵抽吸污水并排出，待污水渗出量减少后打开排泥阀，将污泥压出，能够迅速降低淤泥的含水量，节省存储空间，且相比于大型压缩机构体积小，方便在清淤船上装载使用。
权利要求书

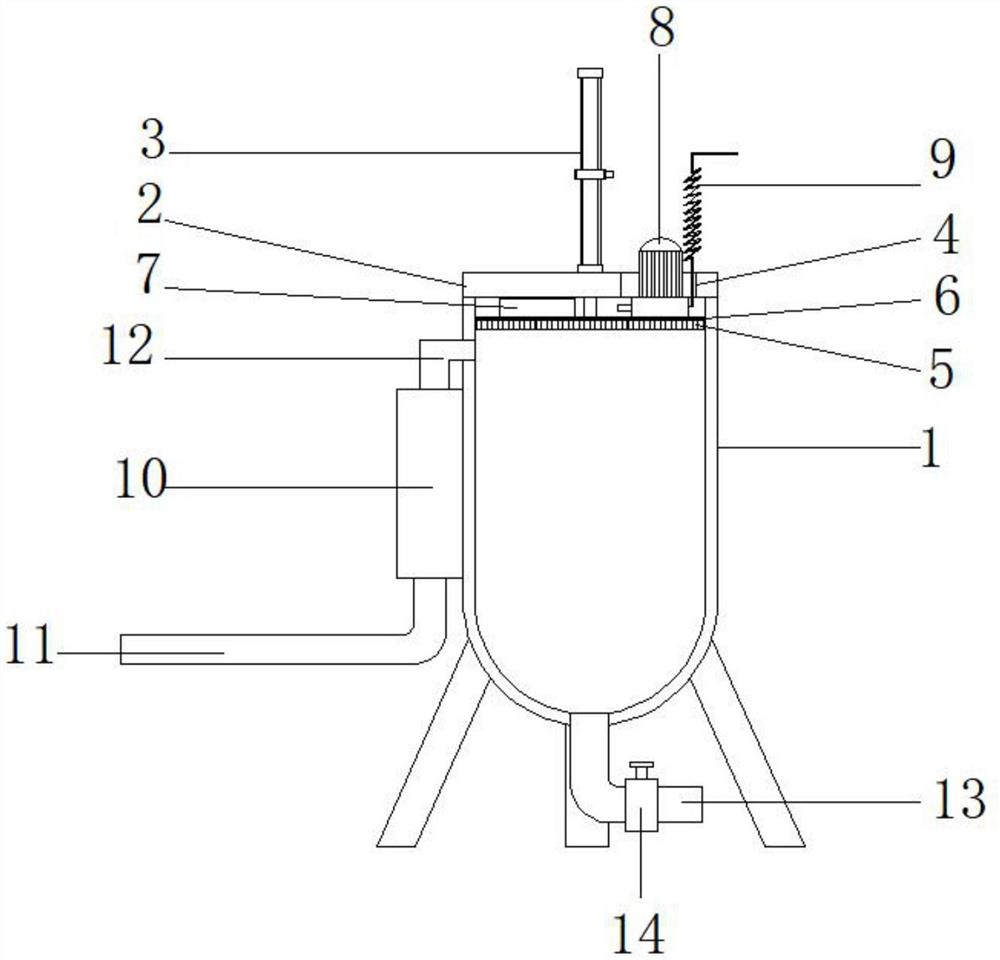

1.新型淤泥分离处理装置，包括底部焊接有支撑架的压力罐(1)，其特征在于，所述压力罐(1)的顶部通过螺栓固定有顶盖(2)，且顶盖(2)的中心位置开有安装孔，所述安装孔内安装有升降机构(3)，且升降机构(3)的底部连接有金属板(5)，所述金属板(5)顶部开有等距离分布的滤水孔，且金属板(5)顶部焊接有不锈钢过滤网(6)，所述不锈钢过滤网(6)的顶部一侧通过螺栓固定有振动电机(7)，且不锈钢过滤网(6)的顶部另一侧通过螺栓固定有水泵(8)，所述水泵(8)的出水端连接有螺旋输送软管(9)，所述压力罐(1)的一侧外壁上固定有抽泥泵(10)，抽泥泵(10)的进泥端连接有进泥管(11)，所述压力罐(1)的出泥端通过连接管(12)与压力罐(1)内部连通。
2.根据权利要求1所述的新型淤泥分离处理装置，其特征在于，所述升降机构(3)为液压油缸、气缸或推杆电机。
3.根据权利要求1所述的新型淤泥分离处理装置，其特征在于，所述顶盖(2)顶部一侧开有避让口(4)，且避让口(4)的直径大于水泵(8)的直径。
4.根据权利要求1所述的新型淤泥分离处理装置，其特征在于，所述压力罐(1)底部连接有排泥管(13)，且排泥管(13)上对夹安装有排泥阀(14)。
5.根据权利要求1所述的新型淤泥分离处理装置，其特征在于，所述振动电机(7)、水泵(8)均连接有开关，且开关连接有电源线。
说明书
新型淤泥分离处理装置
技术领域
本实用新型涉及淤泥处理技术领域，尤其涉及新型淤泥分离处理装置。
背景技术
河道淤泥清理时会收集大量的淤泥，淤泥天然含水率高于液限，孔隙比多大于1.0，淤泥的自然结构变化十分敏感，结构及其强度受力破坏后能自动复原，因此不便于堆积，为了存储淤泥河道用的清淤船需要耗费大量空间。
现有的淤泥分离泥、水通常使用大型压滤装置，然而大型压滤装置需要在较为空旷的场地使用，因此不便于清淤船装载使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的新型淤泥分离处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
新型淤泥分离处理装置，包括底部焊接有支撑架的压力罐，所述压力罐的顶部通过螺栓固定有顶盖，且顶盖的中心位置开有安装孔，所述安装孔内安装有升降机构，且升降机构的底部连接有金属板，所述金属板顶部开有等距离分布的滤水孔，且金属板顶部焊接有不锈钢过滤网，所述不锈钢过滤网的顶部一侧通过螺栓固定有振动电机，且不锈钢过滤网的顶部另一侧通过螺栓固定有水泵，所述水泵的出水端连接有螺旋输送软管，所述压力罐的一侧外壁上固定有抽泥泵，抽泥泵的进泥端连接有进泥管，所述压力罐的出泥端通过连接管与压力罐内部连通。
优选的，所述升降机构为液压油缸、气缸或推杆电机。
优选的，所述顶盖顶部一侧开有避让口，且避让口的直径大于水泵的直径。
优选的，所述压力罐底部连接有排泥管，且排泥管上对夹安装有排泥阀。
优选的，所述振动电机、水泵均连接有开关，且开关连接有电源线。
本实用新型的有益效果为：
本实用新型中通过在压力罐上设置升降机构带动金属板和不锈钢过滤网下降，同时振动电机振动带动淤泥震荡，使淤泥中的泥土迅速沉降，在压滤过程中污水经滤水孔和不锈钢过滤网进入压力罐上部，水泵抽吸污水并排出，待污水渗出量减少后打开排泥阀，将污泥压出，能够迅速降低淤泥的含水量，节省存储空间，且相比于大型压缩机构体积小，方便在清淤船上装载使用。
（发明人：高连忠）
