申请日2020.07.13
公开（公告）日2021.03.23
IPC分类号C02F3/00
摘要
本实用新型公开了一种一体化MBR膜微动力生物反应器，属于污水处理技术领域，其包括第一外管，所述第一外管的表面与若干个第二外管的一端相连通，所述第一外管内设置有第一内管，所述第一内管的表面与若干个第二内管的一端相连通。该一体化MBR膜微动力生物反应器，通过设置电机、第一外管、第二外管、卡环和滤膜，电机带动转盘旋转，转盘通过转轴带动传动杆运动，传动杆带动滑杆左右滑动，使滑杆高频带动半圆橡胶左右运动，使其水压忽高忽低不断震荡，能够通过水流引起滤膜表面的共振，使其表面的脏污在一段时间使用中即可清洁，这种方式能对滤膜表面进行清洁，一定程度上的保障了滤膜的过滤效果。
权利要求书

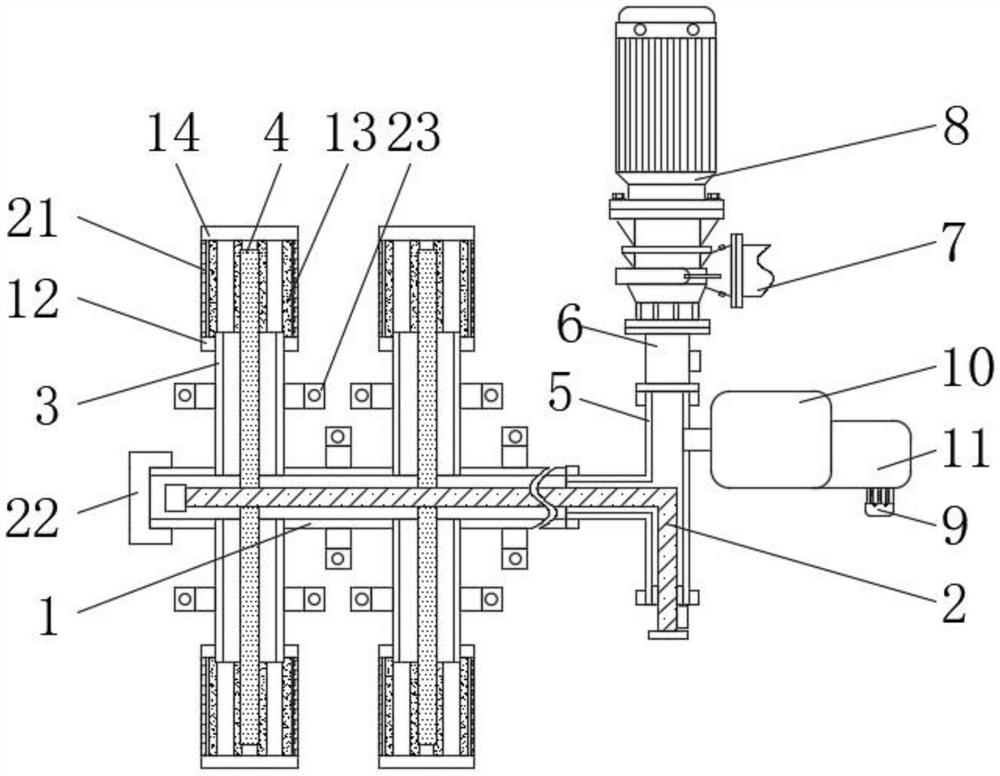

1.一种一体化MBR膜微动力生物反应器，包括第一外管(1)，其特征在于：所述第一外管(1)的表面与若干个第二外管(3)的一端相连通，所述第一外管(1)内设置有第一内管(2)，所述第一内管(2)的表面与若干个第二内管(4)的一端相连通，所述第二内管(4)滑动连接在第二外管(3)内，所述第二外管(3)的表面卡接有固定环(12)，所述固定环(12)的上表面通过若干个固定杆(13)与固定板(14)的下表面固定连接，所述固定环(12)与固定板(14)的相对面设置有滤膜(21)，所述第一外管(1)的右端与三通管(5)的左端相连通，所述三通管(5)的顶端与连接管(6)的底端相连通；
所述连接管(6)的顶端与水泵(8)的出水口相连通，所述水泵(8)的入水口与水源相连通，所述三通管(5)的右侧面通过导流管(15)与第一盒体(10)内壁的左侧面相连通，所述第一盒体(10)的内壁通过卡环(16)与半圆橡胶(17)的表面固定连接，所述半圆橡胶(17)的右侧面与滑杆(18)的左端固定连接，所述滑杆(18)的右端通过销轴与传动杆(19)的左端活动连接，所述传动杆(19)的右端通过轴承卡接在转盘(20)上表面设置的转轴表面，所述转盘(20)的下表面与电机(9)的输出轴固定连接，所述电机(9)的表面卡接在第二盒体(11)内壁的下表面，所述第二盒体(11)的左侧面与第一盒体(10)的右侧面固定连接。
2.根据权利要求1所述的一种一体化MBR膜微动力生物反应器，其特征在于：所述第一外管(1)和若干个第二外管(3)的表面均设置有安装件(23)，所述第一内管(2)的表面与三通管(5)的底端通过闭水环卡接。
3.根据权利要求1所述的一种一体化MBR膜微动力生物反应器，其特征在于：所述第一外管(1)与第一内环的左端均套接有相互适配的闭水头(22)，并做闭水抗水压处理。
4.根据权利要求1所述的一种一体化MBR膜微动力生物反应器，其特征在于：所述连接管(6)的表面与第一内管(2)右侧的表面均设置有电磁阀，所述滑杆(18)的表面通过滑套与第一盒体(10)内壁的右侧面卡接。
5.根据权利要求1所述的一种一体化MBR膜微动力生物反应器，其特征在于：所述半圆橡胶(17)的表面与卡环(16)和第一盒体(10)内壁之间均做闭水处理，所述半圆橡胶(17)为耐腐蚀韧性好的橡胶材质。
说明书
一种一体化MBR膜微动力生物反应器
技术领域
本实用新型属于污水处理技术领域，具体为一种一体化MBR膜微动力生物反应器。
背景技术
自从膜分离技术诞生以来，MBR膜生物反应器就一直应用在污水处理方面，而且在国外已经有着广泛的应用，但是在实际的应用中，一些问题显现出来，其中膜污染就是关键之一，其中MBR膜污染已经成为了MBR膜设备发展的阻碍，所以在发生了污染时会对其过滤的效果造成严重的影响。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种一体化MBR膜微动力生物反应器，解决了其中MBR膜污染已经成为了MBR膜设备发展的阻碍，所以在发生了污染时会对其过滤的效果造成严重的影响的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种一体化MBR膜微动力生物反应器，包括第一外管，所述第一外管的表面与若干个第二外管的一端相连通，所述第一外管内设置有第一内管，所述第一内管的表面与若干个第二内管的一端相连通，所述第二内管滑动连接在第二外管内，所述第二外管的表面卡接有固定环，所述固定环的上表面通过若干个固定杆与固定板的下表面固定连接，所述固定环与固定板的相对面设置有滤膜，所述第一外管的右端与三通管的左端相连通，所述三通管的顶端与连接管的底端相连通。
所述连接管的顶端与水泵的出水口相连通，所述水泵的入水口与水源相连通，所述三通管的右侧面通过导流管与第一盒体内壁的左侧面相连通，所述第一盒体的内壁通过卡环与半圆橡胶的表面固定连接，所述半圆橡胶的右侧面与滑杆的左端固定连接，所述滑杆的右端通过销轴与传动杆的左端活动连接，所述传动杆的右端通过轴承卡接在转盘上表面设置的转轴表面，所述转盘的下表面与电机的输出轴固定连接，所述电机的表面卡接在第二盒体内壁的下表面，所述第二盒体的左侧面与第一盒体的右侧面固定连接。
作为本实用新型的进一步方案：所述第一外管和若干个第二外管的表面均设置有安装件，所述第一内管的表面与三通管的底端通过闭水环卡接。
作为本实用新型的进一步方案：所述第一外管与第一内环的左端均套接有相互适配的闭水头，并做闭水抗水压处理。
作为本实用新型的进一步方案：所述连接管的表面与第一内管右侧的表面均设置有电磁阀，所述滑杆的表面通过滑套与第一盒体内壁的右侧面卡接。
作为本实用新型的进一步方案：所述半圆橡胶的表面与卡环和第一盒体内壁之间均做闭水处理，所述半圆橡胶为耐腐蚀韧性好的橡胶材质。
作为本实用新型的进一步方案：
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该一体化MBR膜微动力生物反应器，通过设置电机、导流管、半圆橡胶、固定杆、固定环、第一外管、第二外管、卡环和滤膜，在需要深度清理滤膜时，伴随着水泵的高压清澈水流，同时电机启动，电机带动转盘旋转，转盘通过转轴带动传动杆运动，传动杆带动滑杆左右滑动，使滑杆高频带动半圆橡胶左右运动，使其水压忽高忽低不断震荡，能够通过水流引起滤膜表面的共振，使其表面的脏污在一段时间使用中即可清洁，在关闭水泵和连接管上的电磁阀时，打开第一内管表面的电磁阀，使其在导出滤液同时通过滤液能进行震荡，这种方式能对滤膜表面进行清洁，一定程度上的保障了滤膜的过滤效果。
2、该一体化MBR膜微动力生物反应器，通过设置水泵和回流管，在一段时间的使用后，首先关闭第一内管表面的电磁阀，随后打开连接管表面的电磁阀后，启动水泵，水泵将外界的清水通过连接管和三通管注入第一外管内，随后第一外管水压增大，同时水压在三通管内压动半圆橡胶，使其高压水流通过滤膜出现反流，首先对滤膜表面进行初步的清理。
3、该一体化MBR膜微动力生物反应器，通过设置滤膜、固定杆、固定板、固定环、安装件和三通管，在使用时三通管安装在净化池壁上，只有第一外管等在净化池内部，同时在过滤时，过滤池中的滤液通过滤膜进入，滤膜在若干个固定杆作用下保持限位，随后滤液在第一外管、第二外管内逐渐增多，与此同时滤液通过第二内管进入第一内管排出，这种方式能很好的对污水进行过滤。
（发明人：胡宗良;向卫国）
