申请日2020.12.24
公开（公告）日2021.04.16
IPC分类号C02F9/04
摘要
本发明涉及一种用于化工废水的处理设备，包括与调节池相连接的污水泵，所述污水泵和调节池之间设有与导管相连接并填放絮凝剂的容纳盒，所述污水泵输出一端连接有气浮池，所述气浮池内壁上靠近污水泵一端固定安装有反应搅拌机，所述气浮池内壁另一端固定安装有隔板，所述隔板两侧分别设有置于壳体内部的污泥池和溶气水存放池，所述隔板和反应搅拌机之间设有位于气浮池顶端的刮沫机，所述刮沫机包括与电机相连接的转轴，所述转轴两侧均通过连杆固定安装有刮片，所述刮片外壁一端远离连杆一侧一体成型有倾斜板。有益效果：本发明能够实现有效的酸碱平衡、净化效果好和预处理时能够实现良好的固液分离以及工作噪音低。
权利要求书

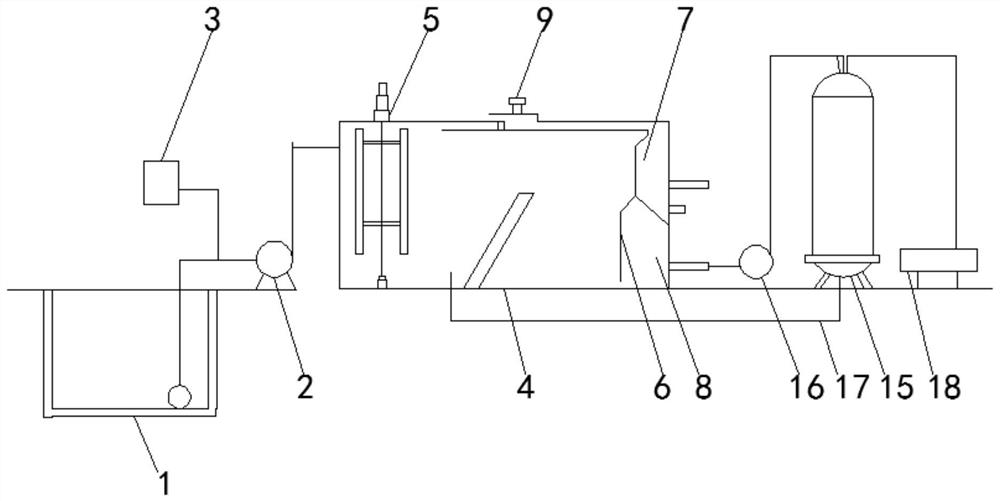

1.一种用于化工废水的处理设备，其特征在于，包括与调节池(1)相连接的污水泵(2)，所述污水泵(2)和调节池(1)之间设有与导管相连接并填放絮凝剂的容纳盒(3)，所述污水泵(2)输出一端连接有气浮池(4)，所述气浮池(4)内壁上靠近污水泵(2)一端固定安装有反应搅拌机(5)，所述气浮池(4)内壁另一端固定安装有隔板(6)，所述隔板(6)两侧分别设有置于壳体内部的污泥池(7)和溶气水存放池(8)，所述隔板(6)和反应搅拌机(5)之间设有位于气浮池(4)顶端的刮沫机(9)，所述刮沫机(9)包括与电机相连接的转轴(10)，所述转轴(10)两侧均通过连杆(11)固定安装有刮片(12)，所述刮片(12)外壁一端远离连杆(11)一侧一体成型有倾斜板(13)，且所述刮片(12)上开设有与风机管道相连接吹风口(14)，所述溶气水存放池(8)一端通过放水管安装有与溶气水罐(15)相连接的溶气水泵(16)，所述溶气水罐(15)和气浮池(4)之间通过回流管(17)相连接，且所述溶气水罐(15)输入一端固定连接有空压机(18)。
2.根据权利要求1所述的一种用于化工废水的处理设备，其特征在于，所述污水泵(2)和溶气水泵(16)上均安装有消音装置，所述消音装置包括与管道相连接的安装法兰，所述安装法兰沿管道长度方向布置有管套，所述管套外壁通过吸音棉和微孔吸音板连接有钢板护罩，所述吸音棉和微孔吸音板之间开设有真空管。
3.根据权利要求1所述的一种用于化工废水的处理设备，其特征在于，所述反应搅拌机(5)一端与气浮池(4)内壁底端的滚动轴承相连接，所述滚动轴承顶端通过传动轴安装有位于传动轴两侧的加强杆，所述加强杆一侧远离传动轴一端固定安装有位于气浮池内部的搅拌叶。
4.根据权利要求1所述的一种用于化工废水的处理设备，其特征在于，所述调节池(1)外壁上固定连接有PH测试计。
5.根据权利要求1所述的一种用于化工废水的处理设备，其特征在于，所述溶气水泵(16)和溶气水罐(15)之间连接有调节阀。
说明书
一种用于化工废水的处理设备
技术领域
本发明涉及工业废水处理装置技术领域，具体涉及一种用于化工废水的处理设备。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，化学工业包括有机化工和无机化工两大类，化工产品多种多样，成分复杂，由化工厂排出的废水称为化工废水。化工废水多种多样，多数有剧毒，不易净化，在生物体内有一定的积累作用，在水体中具有明显的耗氧性质，易使水质恶化，现有的处理设备对于对于工业废水的预处理效果不太好，首先对于废水中的酸碱性不能够进行有效的调节以及充分反应，而且废水中的固液分离或者液液分离效果不佳，进而影响到后序的处理加工，同时加工过程中产生的较大噪音也得不到较好的控制，影响人员的工作以及休息。
发明内容
本发明目的是提供一种能够实现有效的酸碱平衡、净化效果好和预处理时能够实现良好的固液分离以及工作噪音低的用于化工废水的处理设备，是通过如下方案实现的。
为了实现以上目的，本发明采用的技术方案为：一种用于化工废水的处理设备，包括与调节池相连接的污水泵，所述污水泵和调节池之间设有与导管相连接并填放絮凝剂的容纳盒，所述污水泵输出一端连接有气浮池，所述气浮池内壁上靠近污水泵一端固定安装有反应搅拌机，所述气浮池内壁另一端固定安装有隔板，所述隔板两侧分别设有置于壳体内部的污泥池和溶气水存放池，所述隔板和反应搅拌机之间设有位于气浮池顶端的刮沫机，所述刮沫机包括与电机相连接的转轴，所述转轴两侧均通过连杆固定安装有刮片，所述刮片外壁一端远离连杆一侧一体成型有倾斜板，且所述刮片上开设有与风机管道相连接吹风口，所述溶气水存放池一端通过放水管安装有与溶气水罐相连接的溶气水泵，所述溶气水罐和气浮池之间通过回流管相连接，且所述溶气水罐输入一端固定连接有空压机。
进一步的，所述污水泵和溶气水泵上均安装有与管道相连接的消音装置，所述消音装置包括安装法兰，所述安装法兰沿管道长度方向布置有管套，所述管套外壁通过吸音棉和微孔吸音板连接有钢板护罩，所述吸音棉和微孔吸音板之间开设有真空管。
进一步的，所述反应搅拌机一端与气浮池内壁底端的滚动轴承相连接，所述滚动轴承顶端通过传动轴安装有位于传动轴两侧的加强杆，所述加强杆一侧远离传动轴一端固定安装有位于气浮池内部的搅拌叶。
进一步的，所述调节池外壁上固定连接有PH测试计。
进一步的，所述溶气水泵和溶气水罐之间连接有调节阀。
本发明的技术效果在于：调节池通过PH测试计观察到池中液体的酸碱度然后倒入相应的酸碱液以此进行相应的中和反应，而且容纳盒添加的絮凝剂可以对废水进行絮凝沉淀，以便进行清洁处理，液体通过污水泵输送到气浮池中时，通过溶气水罐和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的固体或液体微粒上，造成整体密度小于水的状态，并依靠浮力使其上升至水面，从而达到固—液或液—液分离的目的，而且电机上附有消音装置，通过吸声材料固定在管道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器，当声波进入阻性消声器时，能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱，这样的用于化工废水的处理设备大大提高了使用性能，能够实现有效的酸碱平衡、净化效果好和预处理时能够实现良好的固液分离以及工作噪音低。
（发明人：孟岩;余得水）
