申请日2021.01.06
公开（公告）日2021.04.13
IPC分类号B01D29/01; B01D29/50; B01D29/96; B01D29/92
摘要
本发明公开了一种污水处理用的初级过滤装置，包括过滤箱、调节结构、分隔板、滤网架、清理结构和盖覆板，所述过滤箱中字型箱状结构，所述过滤箱的两端均一体成型设置有连通筒，突出环与传动杆之间螺纹配合；所述分隔板对应进水口的一端铰接安装有阻挡板，所述阻挡板的铰接端穿过过滤箱伸出，且伸出端设置有带动阻挡板转动的调节结构，所述分隔板对应出水口处铰接安装有盖覆板，所述盖覆板的外侧边与容纳腔的腔壁之间铰接安装有辅助压紧的压紧结构。该污水处理用的初级过滤装置，设计合理，能在工作过程中对滤网进行清理，能避免人工进行清理，同时在清理时避免通过多个电机进行转动清理，降低了装置整体成本，适合推广使用。
权利要求书
1.一种污水处理用的初级过滤装置，包括过滤箱(1)、调节结构(4)、分隔板(8)、滤网架(9)、清理结构(11)和盖覆板(22)，其特征在于：所述过滤箱(1)中字型箱状结构，所述过滤箱(1)的两端均一体成型设置有连通筒，连通筒的外侧边上嵌设安装有安装环，安装环上安装有供螺栓固定的固定孔；
所述过滤箱(1)内部设置有容纳腔，容纳腔内部通过工字型的分隔板(8)分割两个过滤腔，所述过滤箱(1)顶部对应过滤腔处嵌设安装有观察窗(2)，所述分隔板(8)的两端呈V型倾斜设置，所述分隔板(8)的两端对称固定有进水口和出水口，两个过滤腔的中段处均垂直插接安装有滤网架(9)，所述滤网架(9)上安装有滤网，所述滤网架(9)上滤网对应进水口的一侧安装有辅助清理的清理结构(11)，过滤腔内安装有带动滤网架(9)移动的传动电机(10)，所述传动电机(10)的机轴前端安装有传动杆(101)，所述滤网架(9)的外侧边中段处固定有突出环，突出环与传动杆(101)之间螺纹配合；
所述分隔板(8)对应进水口的一端铰接安装有阻挡板(3)，所述阻挡板(3)的铰接端穿过过滤箱(1)伸出，且伸出端设置有带动阻挡板(3)转动的调节结构(4)，所述分隔板(8)对应出水口处铰接安装有盖覆板(22)，所述盖覆板(22)的外侧边与容纳腔的腔壁之间铰接安装有辅助压紧的压紧结构(23)。
2.根据权利要求1所述的一种污水处理用的初级过滤装置，其特征在于：所述清理结构(11)包括固定板(12)、安装板(13)、突出板(14)、安装杆(15)、清理轮(18)和伺服电机(20)，所述固定板(12)底部处垂直固定有安装板(13)，所述安装板(13)的外侧边上对称固定有两个突出板(14)，两个突出板(14)之间转动设置有安装杆(15)，所述安装杆(15)上等距套设固定有第一锥齿轮(16)，所述安装杆(15)一端穿过顶部突出板(14)伸出，且伸出端固定有啮合轮(17)，所述固定板(12)内部设置有辅助啮合轮(17)转动的传动组件(19),所述滤网架(9)呈L型块状结构，且滤网架(9)的外侧边上安装有伺服电机(20)，所述伺服电机(20)的机轴前端安装有转杆(21)，所述转杆(21)穿设在固定板(12)上，且转杆(21)与固定板(12)之间螺纹配合，所述安装板(13)远离突出板(14)的一侧边上等距转动设置有清理轮(18)，所述清理轮(18)穿过安装板(13)伸出，且穿过端安装有与第一锥齿轮(16)配合的第二锥齿轮(181)。
3.根据权利要求2所述的一种污水处理用的初级过滤装置，其特征在于：所述传动组件(19)包括蜗轮盘(191)、传动盘(192)和转动盘(193)，所述传动盘(192)呈圆盘状，且传动盘(192)的一侧边中心处通过连杆固定有蜗轮盘(191)，所述固定板(12)内部转动设置有转动盘(193)，所述蜗轮盘(191)与转动盘(193)之间通过链条传动，所述转动盘(193)的一段伸出固定板(12)，所述传动盘(192)的另一侧通过连接柱嵌设安装在安装板(13)内，所述传动盘(192)的外缘与啮合轮(17)啮合，且传动盘(192)的直径大于啮合轮(17)的直径。
4.根据权利要求2所述的一种污水处理用的初级过滤装置，其特征在于：所述滤网架(9)靠近顶部处固定有配合块，所述固定板(12)靠近配合块一侧一体成型设置有限位条(121)，配合块上开设有供限位条(121)滑动的滑槽，配合块对应滑槽的外缘设置有啮合齿槽，啮合齿槽与转动盘(193)的外缘啮合。
5.根据权利要求4所述的一种污水处理用的初级过滤装置，其特征在于：所述限位条(121)呈T型条状结构，所述限位条(121)的外侧边上嵌设安装有若干个滚珠。
6.根据权利要求1所述的一种污水处理用的初级过滤装置，其特征在于：所述阻挡板(3)呈V型板状结构，所述阻挡板(3)的外侧边上对称固定有密封垫，所述阻挡板(3)的弯折点处固定有铰接柱，铰接柱顶部处固定有啮合柱(7)。
7.根据权利要求1所述的一种污水处理用的初级过滤装置，其特征在于：所述调节结构(4)包括转动电机(5)和配合板(6)，所述转动电机(5)安装在伸出板上，且伸出板固定在过滤箱(1)顶部处，所述转动电机(5)的机轴前端穿过伸出板伸出，且伸出端固定有螺纹杆(51)，所述螺纹杆(51)上穿设安装有配合板(6)，所述配合板(6)的一侧边与啮合柱(7)的外缘啮合，所述配合板(6)底部处设置有限位块，所述过滤箱(1)底部处开设有供限位块滑动的槽道。
8.根据权利要求1所述的一种污水处理用的初级过滤装置，其特征在于：所述压紧结构(23)包括套筒(24)、滑杆(25)、滑片(26)和顶紧弹簧(27)，所述顶紧弹簧(27)呈圆筒状结构，所述顶紧弹簧(27)设置有两个，所述顶紧弹簧(27)内部开设有滑动槽，滑动槽内部滑动设置有滑杆(25)，两个滑杆(25)之间固定有滑片(26)，滑动槽内设置有辅助推动滑杆(25)的顶紧弹簧(27)。
说明书
一种污水处理用的初级过滤装置
技术领域
本发明属于污水处理技术领域，具体涉及一种污水处理用的初级过滤装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。
现有的污水处理用的初级过滤装置，大都通过滤网进行过滤，在使用一段时间后需要停机对滤网清理，较为麻烦，且大都通过人工清理，工人劳动强度较大。
发明内容
本发明的目的在于提供一种污水处理用的初级过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用的初级过滤装置，包括过滤箱、调节结构、分隔板、滤网架、清理结构和盖覆板，所述过滤箱中字型箱状结构，所述过滤箱的两端均一体成型设置有连通筒，连通筒的外侧边上嵌设安装有安装环，安装环上安装有供螺栓固定的固定孔；
所述过滤箱内部设置有容纳腔，容纳腔内部通过工字型的分隔板分割两个过滤腔，所述过滤箱顶部对应过滤腔处嵌设安装有观察窗，所述分隔板的两端呈V型倾斜设置，所述分隔板的两端对称固定有进水口和出水口，两个过滤腔的中段处均垂直插接安装有滤网架，所述滤网架上安装有滤网，所述滤网架上滤网对应进水口的一侧安装有辅助清理的清理结构，过滤腔内安装有带动滤网架移动的传动电机，所述传动电机的机轴前端安装有传动杆，所述滤网架的外侧边中段处固定有突出环，突出环与传动杆之间螺纹配合；
所述分隔板对应进水口的一端铰接安装有阻挡板，所述阻挡板的铰接端穿过过滤箱伸出，且伸出端设置有带动阻挡板转动的调节结构，所述分隔板对应出水口处铰接安装有盖覆板，所述盖覆板的外侧边与容纳腔的腔壁之间铰接安装有辅助压紧的压紧结构。

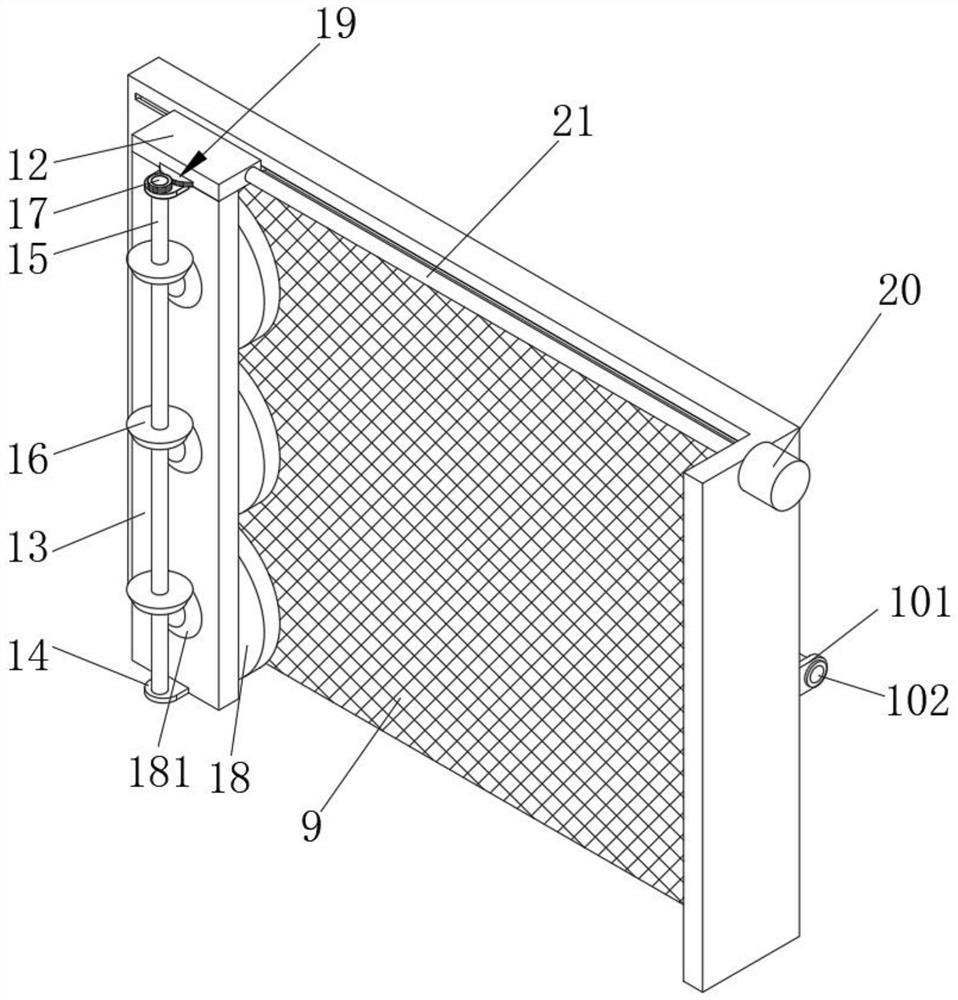

优选的，所述清理结构包括固定板、安装板、突出板、安装杆、清理轮和伺服电机，所述固定板底部处垂直固定有安装板，所述安装板的外侧边上对称固定有两个突出板，两个突出板之间转动设置有安装杆，所述安装杆上等距套设固定有第一锥齿轮，所述安装杆一端穿过顶部突出板伸出，且伸出端固定有啮合轮，所述固定板内部设置有辅助啮合轮转动的传动组件,所述滤网架呈L型块状结构，且滤网架的外侧边上安装有伺服电机，所述伺服电机的机轴前端安装有转杆，所述转杆穿设在固定板上，且转杆与固定板之间螺纹配合，所述安装板远离突出板的一侧边上等距转动设置有清理轮，所述清理轮穿过安装板伸出，且穿过端安装有与第一锥齿轮配合的第二锥齿轮。
优选的，所述传动组件包括蜗轮盘、传动盘和转动盘，所述传动盘呈圆盘状，且传动盘的一侧边中心处通过连杆固定有蜗轮盘，所述固定板内部转动设置有转动盘，所述蜗轮盘与转动盘之间通过链条传动，所述转动盘的一段伸出固定板，所述传动盘的另一侧通过连接柱嵌设安装在安装板内，所述传动盘的外缘与啮合轮啮合，且传动盘的直径大于啮合轮的直径。
优选的，所述滤网架靠近顶部处固定有配合块，所述固定板靠近配合块一侧一体成型设置有限位条，配合块上开设有供限位条滑动的滑槽，配合块对应滑槽的外缘设置有啮合齿槽，啮合齿槽与转动盘的外缘啮合。
优选的，所述限位条呈T型条状结构，所述限位条的外侧边上嵌设安装有若干个滚珠。
优选的，所述阻挡板呈V型板状结构，所述阻挡板的外侧边上对称固定有密封垫，所述阻挡板的弯折点处固定有铰接柱，铰接柱顶部处固定有啮合柱。
优选的，所述调节结构包括转动电机和配合板，所述转动电机安装在伸出板上，且伸出板固定在过滤箱顶部处，所述转动电机的机轴前端穿过伸出板伸出，且伸出端固定有螺纹杆，所述螺纹杆上穿设安装有配合板，所述配合板的一侧边与啮合柱的外缘啮合，所述配合板底部处设置有限位块，所述过滤箱底部处开设有供限位块滑动的槽道。
优选的，所述压紧结构包括套筒、滑杆、滑片和顶紧弹簧，所述顶紧弹簧呈圆筒状结构，所述顶紧弹簧设置有两个，所述顶紧弹簧内部开设有滑动槽，滑动槽内部滑动设置有滑杆，两个滑杆之间固定有滑片，滑动槽内设置有辅助推动滑杆的顶紧弹簧。
本发明的技术效果和优点：该污水处理用的初级过滤装置，通过设置在过滤箱内的内的分隔板以及阻挡板以及调节结构中的转动电机、螺纹杆、配合板、啮合柱之间的配合，可以将过滤装置分为两个过滤腔，进而方便交错开进行清理，同时能在过滤水量较大时同时启动，进而提高效率，通过设置的滤网架上的清理结构，清理结构中的固定板、限位块、安装板、突出板、安装杆、第一锥齿轮、啮合轮、清理轮、第二锥齿轮、传动组件以及伺服电机、转杆和滤网架上啮合齿槽之间的配合，可以在传动过程中，通过一个电机同时实现滤网的清理以及固定板的移动，进而降低了整体的清理成本，同时能避免人工进行清理，提高整体的工作效率，通过设置的盖覆板和压紧结构，压紧结构中的套筒、滑杆、滑片、顶紧弹簧之间的配合，可以在工作过程中对出水口处进行辅助顶紧，进而未通水的过滤腔有水液进入，进而方便滤网清理。该污水处理用的初级过滤装置，设计合理，能在工作过程中对滤网进行清理，能避免人工进行清理，同时在清理时避免通过多个电机进行转动清理，降低了装置整体成本，适合推广使用。
（发明人：刘相民）
