申请日2020.07.17
公开（公告）日2021.03.23
IPC分类号C02F1/36
摘要
本实用新型公开了一种外挂式超声波污水处理装置，包括超声波污水处理装置以及吊环；所述超声波污水处理装置的前后侧壁均对称固定连接有侧板，所述侧板之间滑动连接有移动板，所述移动板的上表面固定连接有连接杆，所述连接杆的顶端拆卸式连接有连接块，所述吊环固定连接在连接块上，本实用新型便于通过吊钩实现对超声波污水处理装置的外挂起吊运输。
权利要求书
1.一种外挂式超声波污水处理装置，其特征在于，包括超声波污水处理装置(1)以及吊环(2)；

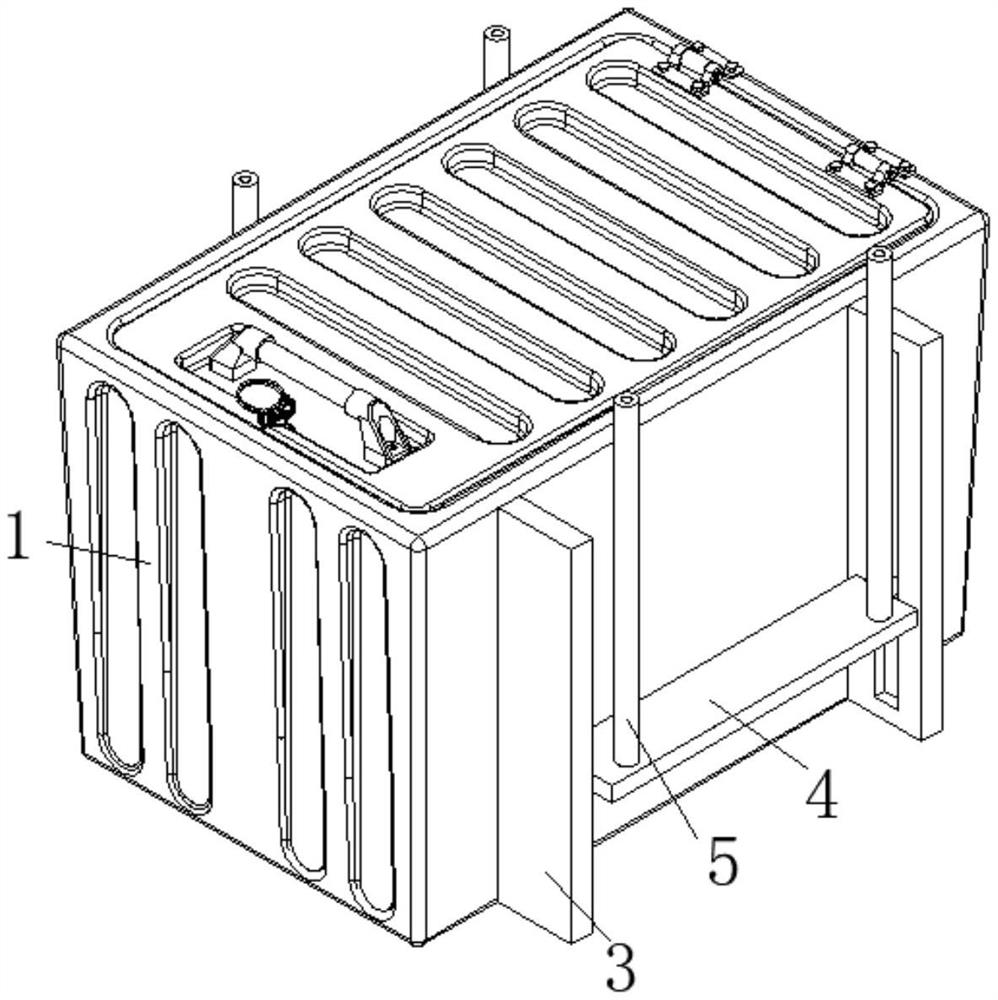

所述超声波污水处理装置(1)的前后侧壁均对称固定连接有侧板(3)，所述侧板(3)之间滑动连接有移动板(4)，所述移动板(4)的上表面固定连接有连接杆(5)，所述连接杆(5)的顶端拆卸式连接有连接块(6)，所述吊环(2)固定连接在连接块(6)上。
2.根据权利要求1所述的一种外挂式超声波污水处理装置，其特征在于，所述侧板(3)上开设有第一滑槽(7)，所述移动板(4)上固定连接有滑块(8)，所述滑块(8)滑动连接在第一滑槽(7)内。
3.根据权利要求2所述的一种外挂式超声波污水处理装置，其特征在于，所述移动板(4)的下表面开设有凹槽(9)，所述凹槽(9)的侧壁上固定连接有中间块(10)，所述中间块(10)的左右两端均固定连接有推板(11)，所述推板(11)上固定连接有插杆(12)，所述插杆(12)的一端穿过凹槽(9)的侧壁并插设在第一滑槽(7)内。
4.根据权利要求3所述的一种外挂式超声波污水处理装置，其特征在于，所述中间块(10)的左右两端均固定连接有弹簧(13)，所述弹簧(13)的一端固定连接在推板(11)上。
5.根据权利要求3所述的一种外挂式超声波污水处理装置，其特征在于，所述第一滑槽(7)的侧壁上开设有用于插杆(12)插设的插孔(14)。
6.根据权利要求1所述的一种外挂式超声波污水处理装置，其特征在于，所述连接块(6)上固定连接有螺纹杆(15)，所述螺纹杆(15)螺纹连接在连接杆(5)上。
7.根据权利要求1所述的一种外挂式超声波污水处理装置，其特征在于，所述吊环(2)的内侧壁上固定连接有U形板(16)，所述U形板(16)上滑动连接有限位板(17)。
8.根据权利要求7所述的一种外挂式超声波污水处理装置，其特征在于，所述U形板(16)上开设有用于限位板(17)滑动连接的第二滑槽(18)；
所述限位板(17)上转动连接有调节螺栓(19)，所述调节螺栓(19)与U形板(16)螺纹连接。
说明书
一种外挂式超声波污水处理装置
技术领域
本实用新型涉及超声波污水处理技术领域，具体是一种外挂式超声波污水处理装置。
背景技术
超声波的空化效应为降解水中有害有机物提供可能，从而使超声波污水处理目的的实现。在污水处理过程中，超声波的空化作用对有机物有很强的降解能力，且降解速度很快，超声波空化泡的崩溃所产生的高能量足以断裂化学键，空化泡崩溃产生氢氧基(OH)和氢基(H)，同有机物发生氧化反应，能将水体中有害有机物转变成CO2、H2O、无机离子或比原有机物毒性小易降解的有机物，然而现有的超声波污水处理装置一般都没有设置外挂结构，因此不便实现对超声波污水处理装置的起吊运输，给工作人员带来了不便。
实用新型内容
本实用新型的目的在于提供一种外挂式超声波污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种外挂式超声波污水处理装置，包括超声波污水处理装置以及吊环；
所述超声波污水处理装置的前后侧壁均对称固定连接有侧板，所述侧板之间滑动连接有移动板，所述移动板的上表面固定连接有连接杆，所述连接杆的顶端拆卸式连接有连接块，所述吊环固定连接在连接块上。
作为本实用新型进一步的方案：所述侧板上开设有第一滑槽，所述移动板上固定连接有滑块，所述滑块滑动连接在第一滑槽内。
作为本实用新型进一步的方案：所述移动板的下表面开设有凹槽，所述凹槽的侧壁上固定连接有中间块，所述中间块的左右两端均固定连接有推板，所述推板上固定连接有插杆，所述插杆的一端穿过凹槽的侧壁并插设在第一滑槽内。
作为本实用新型进一步的方案：所述中间块的左右两端均固定连接有弹簧，所述弹簧的一端固定连接在推板上。
作为本实用新型进一步的方案：所述第一滑槽的侧壁上开设有用于插杆插设的插孔。
作为本实用新型进一步的方案：所述连接块上固定连接有螺纹杆，所述螺纹杆螺纹连接在连接杆上。
作为本实用新型进一步的方案：所述吊环的内侧壁上固定连接有U形板，所述U形板上滑动连接有限位板。
作为本实用新型进一步的方案：所述U形板上开设有用于限位板滑动连接的第二滑槽；
所述限位板上转动连接有调节螺栓，所述调节螺栓与U形板螺纹连接。
与现有技术相比，本实用新型的有益效果是：本实用新型工作人员手动推动推板，通过推板带动插杆的移动，当插杆的一端从第一滑槽内脱离时，手动移动移动板，当移动板移动至合适的位置时，工作人员手动松开推板，由于弹簧的作用实现推板的移动，通过推板实现插杆的移动，当插杆的一端插设在第一滑槽内时，即实现了移动板的固定。之后将通过螺纹杆实现了连接块与连接杆之间的连接，当吊钩位于吊环内时，工作人员手动转动调节螺栓，在调节螺栓转动的过程中实现限位板将吊钩压紧，通过吊钩实现了对超声波污水处理装置的外挂式移动，这种外挂式超声波污水处理装置便于通过吊钩实现对超声波污水处理装置的外挂起吊运输。
（发明人：叶新灵;叶灵;黄玄宗;黄惠堂;李伟;罗新涛;陈荣鑫）
