申请日2020.11.26
公开（公告）日2021.04.06
IPC分类号C02F3/12
摘要
本发明公开了一种基于MBBR工艺的生物膜反应器，包括：卷式基体，卷式基体为由外至内的生物载体和层间填料卷制而成，生物载体上开设有若干贯通孔；束缚装置，束缚装置沿卷式基体的周向固定以束缚卷式基体；叶轮装置，卷式基体的两端均设有叶轮装置，叶轮装置与卷式基体固定连接以带动卷式基体旋转，卷式基体由生物载体和层间填料卷制而成，此结构具有高的比表面积，增大了微生物附着空间，污水在卷式基体内部的流动性高，提高了生物膜对污水中有机污染物的降解效率。
权利要求书

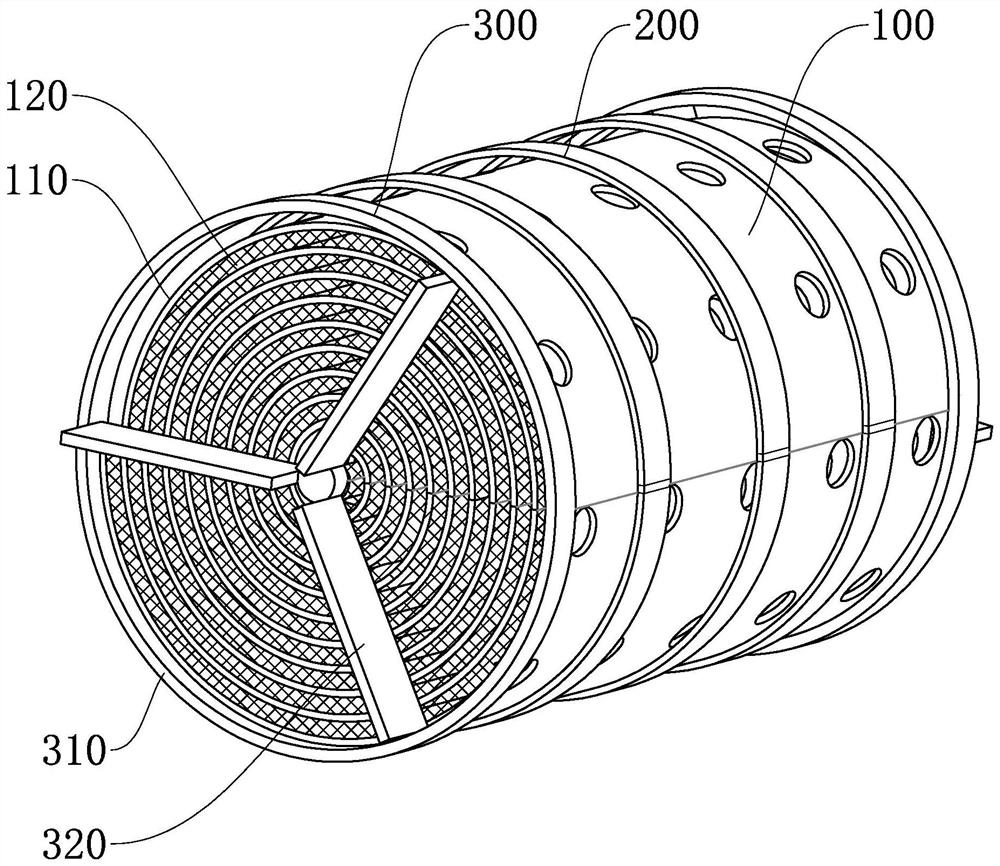

1.一种基于MBBR工艺的生物膜反应器，其特征在于，包括：
卷式基体(100)，所述卷式基体(100)为由外至内的生物载体(110)和层间填料(120)卷制而成，所述生物载体(110)上开设有若干贯通孔；
束缚装置(200)，所述束缚装置(200)沿所述卷式基体(100)的周向固定以束缚所述卷式基体(100)；
叶轮装置(300)，所述卷式基体(100)的两端均设有所述叶轮装置(300)，所述叶轮装置(300)与所述卷式基体(100)固定连接以带动所述卷式基体(100)旋转。
2.根据权利要求1所述的基于MBBR工艺的生物膜反应器，其特征在于，所述叶轮装置(300)包括固定盘(310)和若干个叶片(320)，所述固定盘(310)呈圆环状，所述叶片(320)绕所述固定盘(310)的轴线均匀布置，且与所述固定盘(310)固定连接。
3.根据权利要求1所述的基于MBBR工艺的生物膜反应器，其特征在于，所述生物载体(110)为松软多孔的材料。
4.根据权利要求3所述的基于MBBR工艺的生物膜反应器，其特征在于，所述生物载体(110)采用聚氨酯海绵材料。
5.根据权利要求1所述的基于MBBR工艺的生物膜反应器，其特征在于，所述层间填料(120)为疏松网状的聚乙烯填充材料或具有波纹的板式填充材料。
6.根据权利要求1所述的基于MBBR工艺的生物膜反应器，其特征在于，所述束缚装置(200)为若干个固定扎带沿所述卷式基体(100)的周向进行固定安装。
7.根据权利要求1所述的基于MBBR工艺的生物膜反应器，其特征在于，所述束缚装置(200)为若干条尼龙绑带，所述尼龙绑带的端口设有卡扣，所述尼龙绑带沿所述卷式基体(100)的周向进行绑扎扣式固定。
8.一种基于MBBR工艺的生物膜反应器的制造方法，其特征在于，包括以下步骤：
步骤S1，在生物载体(110)上开设若干个贯通孔；
步骤S2，将裁剪好的长度相同、宽度相同的所述生物载体(110)和层间填料(120)叠放对齐；
步骤S3，所述生物载体(110)在外，所述层间填料(120)在内，卷制，制成卷式基体(100)；
步骤S4，沿所述卷式基体(100)的周向固定安装束缚装置(200)；
步骤S5，在所述卷式基体(100)的两端面分别固定安装叶轮装置(300)。
说明书
一种基于MBBR工艺的生物膜反应器及其制备方法
技术领域
本发明涉及水处理技术领域，特别涉及一种基于MBBR工艺的生物膜反应器及其制备方法。
背景技术
移动床生物膜反应器(Moving-Bed Biofilm Reactor，MBBR)是近年来颇受研究者重视的另一种革新型生物膜反应器，它是为解决固定床反应器需定期反冲洗、流化床需使载体流化、淹没式生物滤池堵塞需清洗滤料和更换曝气器的复杂操作而发展起来的。
其主要原理是利用污水连续流过反应器填料载体后，在载体上形成生物膜，微生物在生物膜上大量繁殖生长的同时降解污水中的有机污染物，从而起到净化污水的作用。
现有的MBBR反应器采用拉西环填料或鲍尔环填料，其比表面积低，微生物附着量少，微生物挂膜至成熟期时间长。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种基于MBBR工艺的生物膜反应器，具有高的比表面积，能够附着大量微生物，水容易在载体内部流动，并且其结构简单，容易加工制造。
本发明还提出一种制造上述基于MBBR工艺的生物膜反应器的方法。
根据本发明实施例的一种基于MBBR工艺的生物膜反应器，包括：卷式基体，所述卷式基体为由外至内的生物载体和层间填料卷制而成，所述生物载体上开设有若干贯通孔；束缚装置，所述束缚装置沿所述卷式基体的周向固定以束缚所述卷式基体；叶轮装置，所述卷式基体的两端均设有所述叶轮装置，所述叶轮装置与所述卷式基体固定连接以带动所述卷式基体旋转。
根据本发明实施例的一种基于MBBR工艺的生物膜反应器，至少具有如下技术效果：卷式基体由生物载体和层间填料卷制而成，此结构具有高的比表面积，增大了微生物附着空间，卷式基体两端面设有叶轮装置，其受水流作用下可带动卷式基体一并旋转漂浮移动，从而在污水处理池中分布更广，生物载体表面开设有若干个贯通孔，污水容易在载体内部流动，生物载体上的生物膜更易与污染物接触，提高了生物膜对污水中污染物的降解效率。
在本发明的一些实施例中，所述叶轮装置包括固定盘和若干个叶片，所述固定盘呈圆环状，所述叶片绕所述固定盘的轴线均匀布置，且与所述固定盘固定连接。
在本发明的一些实施例中，所述生物载体为松软多孔的材料。
在本发明的一些实施例中，所述生物载体采用聚氨酯海绵材料。
在本发明的一些实施例中，所述层间填料为疏松网状的聚乙烯填充材料或具有波纹的板式填充材料。
在本发明的一些实施例中，所述束缚装置为若干个固定扎带沿所述卷式基体的周向进行固定安装。
在本发明的一些实施例中，所述束缚装置为若干条尼龙绑带，所述尼龙绑带的端口设有卡扣，所述尼龙绑带沿所述卷式基体的周向进行绑扎扣式固定。
根据本发明第二方面实施例的一种基于MBBR工艺的生物膜反应器的制造方法，包括以下步骤：步骤S1，在生物载体上开设若干个贯通孔；步骤S2，将裁剪好的长度相同、宽度相同的所述生物载体和层间填料叠放对齐；步骤S3，所述生物载体在外，所述层间填料在内，卷制，制成卷式基体；步骤S4，沿所述卷式基体的周向固定安装束缚装置；步骤S5，在所述卷式基体的两端面分别固定安装叶轮装置。
根据本发明实施例的一种基于MBBR工艺的生物膜反应器的制造方法，至少具有如下有益效果：制造的基于MBBR工艺的生物膜反应器拥有高的比表面积，通过裁剪卷制便能快速得到卷式基体，使用束缚装置进行周向固定后，增强了卷式基体结构的稳定性，延长了基于MBBR工艺的生物膜反应器的使用寿命。
（发明人：胡胜）
