申请日2020.08.30
公开（公告）日2021.04.20
IPC分类号C02F9/14
摘要
本实用新型提供一种处理效率高的河道污水微生物强化处理系统。一种河道污水微生物强化处理系统，包括依次连通的格栅井、集水井、调节池、A级生物处理池、O级生物处理池、二沉池、过滤塔和清水池，二沉池侧设有污泥池，所述A级生物处理池中部设有生物弹性填料层，A级生物处理池底部设有第一曝气装置，所述O级生物处理池中部设有组合填料层，O级生物处理池底部设有第二曝气装置，所述二沉池底部设有污泥泵，污泥泵连通污泥池，所述过滤塔包括设有内腔的外壳体和在外壳体内腔由上而下依次设置的过滤板、泥水分离组件和导流板。本实用新型结合A/O工艺和精细过滤，对河道污水处理效果较好，处理效率高。
权利要求书
1.一种河道污水微生物强化处理系统，其特征在于：该河道污水微生物强化处理系统包括依次连通的格栅井、集水井、调节池、A级生物处理池、O级生物处理池、二沉池、过滤塔和清水池，二沉池侧设有污泥池，所述A级生物处理池中部设有生物弹性填料层，A级生物处理池底部设有第一曝气装置，所述O级生物处理池中部设有组合填料层，O级生物处理池底部设有第二曝气装置，所述二沉池底部设有污泥泵，污泥泵连通污泥池，所述过滤塔包括设有内腔的外壳体和在外壳体内腔由上而下依次设置的过滤板、泥水分离组件和导流板，所述过滤板和导流板将外壳体内腔由上而下分为清水区、泥水分离区和污泥区，所述外壳体上部设有进水口和出水口，进水口连通泥水分离组件上部和二沉池，出水口连通清水区和清水池。
2.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述生物弹性填料层包括若干竖向设置的生物弹性填料，生物弹性填料平行挂设于A级生物处理池中部。
3.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述组合填料层包括若干竖向设置的组合填料，组合填料平行挂设于O级生物处理池中部。
4.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述O级生物处理池侧设有鼓风机，鼓风机分别连通第一曝气装置和第二曝气装置。
5.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述污泥区底部设有排污口，排污口连通污泥池。
6.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述污泥泵连通A级生物处理池前部。
7.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述泥水分离组件包括隔离筒、中心杆和螺旋桨叶，螺旋桨叶设于中心杆上，中心杆设于隔离筒中轴线上，中心杆顶端连接外壳体顶部，中心杆顶端设有驱动部件，驱动部件设于外壳体顶端外部。
8.根据权利要求1所述的一种河道污水微生物强化处理系统，其特征在于：所述过滤板为双层，过滤板内由上而下设置活性炭滤料层和砂石颗粒滤料层。
说明书
一种河道污水微生物强化处理系统
技术领域
本实用新型涉及一种污水处理系统，特别涉及一种河道污水微生物强化处理系统。
背景技术
随着经济发展的同时，人们也渐渐的留意到了日益严重的河道污染。河道的污染不仅来源于工业排水，还有沿河村庄的生活污水，因此污染物比较复杂。河道污染严重影响到人们的工作以及生活，为此人们越来越重视河道污水的治理。一般使用的河道污水处理方法有三种，分别是物理方法、化学方法和生物方法。物理方法主要是疏浚河道、引水冲淤等，此类方法往往只能治标，仅适用于初级治理。化学方法如混凝沉淀、加入药剂杀藻、加药促沉淀、加药脱氮等方法，但此类方法易造成二次污染。生物方法如河道曝气复氧、生物膜法、生物修复法等，见效快、操作便利、适应性广、对水生生态不产生任何危害。现有生物处理系统设备较多，工艺复杂，降低了河道污水处理效率。
实用新型内容
本实用新型的目的在于提供一种处理效率高的河道污水微生物强化处理系统，解决背景技术中所述的问题。
本实用新型解决其技术问题所采用的技术方案是：

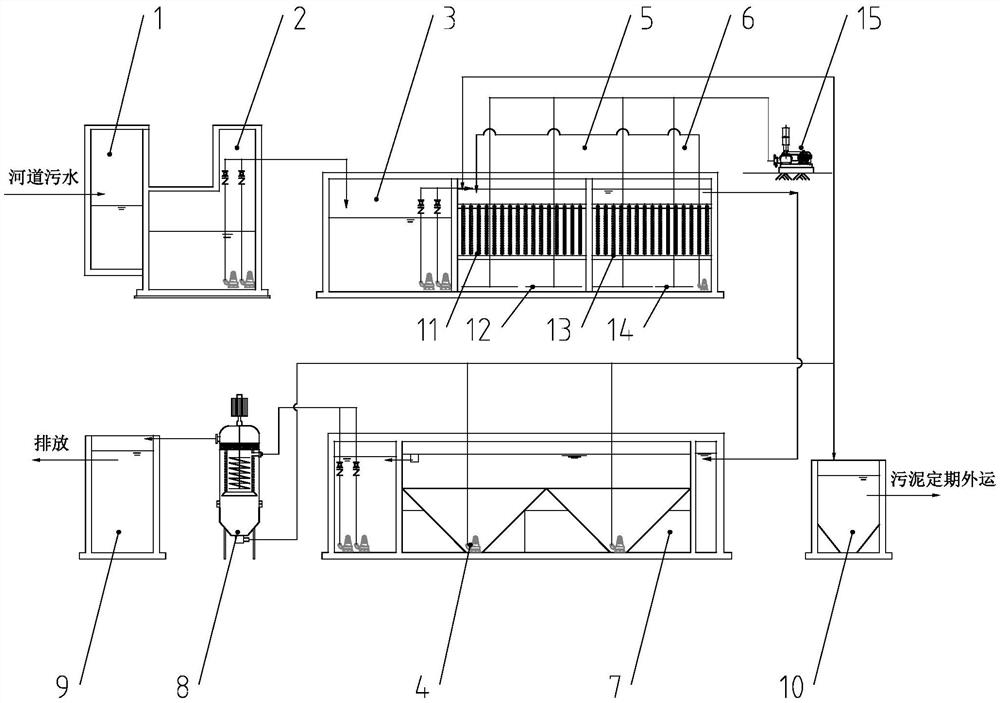

一种河道污水微生物强化处理系统，包括依次连通的格栅井、集水井、调节池、A级生物处理池、O级生物处理池、二沉池、过滤塔和清水池，二沉池侧设有污泥池，所述A级生物处理池中部设有生物弹性填料层，A级生物处理池底部设有第一曝气装置，所述O级生物处理池中部设有组合填料层，O级生物处理池底部设有第二曝气装置，所述二沉池底部设有污泥泵，污泥泵连通污泥池，所述过滤塔包括设有内腔的外壳体和在外壳体内腔由上而下依次设置的过滤板、泥水分离组件和导流板，所述过滤板和导流板将外壳体内腔由上而下分为清水区、泥水分离区和污泥区，所述外壳体上部设有进水口和出水口，进水口连通泥水分离组件上部和二沉池，出水口连通清水区和清水池。
作为优选，所述生物弹性填料层包括若干竖向设置的生物弹性填料，生物弹性填料平行挂设于A级生物处理池中部。
作为优选，所述组合填料层包括若干竖向设置的组合填料，组合填料平行挂设于O级生物处理池中部。
作为优选，所述O级生物处理池侧设有鼓风机，鼓风机分别连通第一曝气装置和第二曝气装置。
作为优选，所述污泥区底部设有排污口，排污口连通污泥池。
作为优选，所述污泥泵连通A级生物处理池前部。
作为优选，所述泥水分离组件包括隔离筒、中心杆和螺旋桨叶，螺旋桨叶设于中心杆上，中心杆设于隔离筒中轴线上，中心杆顶端连接外壳体顶部，中心杆顶端设有驱动部件，驱动部件设于外壳体顶端外部。
作为优选，所述过滤板为双层，过滤板内由上而下设置活性炭滤料层和砂石颗粒滤料层。
本实用新型的有益效果是：
本实用新型的河道污水微生物强化处理系统，通过依次设置的格栅井和集水井阻挡大颗粒物和进行初步沉淀，通过A级生物处理池和O级生物处理池进行厌氧好氧工艺降解有机污染物并进行脱氮除磷，通过二沉池和过滤塔进行二次沉淀过滤，并将沉淀污泥定期排出和回流至A级生物处理池参与厌氧处理，其中的过滤塔可加速泥水混合液中颗粒物和液体的分离，且避免了混合颗粒物的液体向上涌流降低分离效果，提高了过滤效率，整个处理系统结合A/O工艺和精细过滤，对河道污水处理效果较好，处理效率高。
（发明人：杨竹雨;潘民峰;刘勇;马鑫垚;崔欢;袁龙;李一;宋雨歆;林蕾;王磊;钟伟）
