申请日2020.11.03
公开（公告）日2021.04.16
IPC分类号C02F9/04
摘要
本发明公开了一种城市污水回收处理系统，包括污水收集池，污水收集池连接有若干污水管，其特征在于，污水收集池内设有分层装置，污水收集池连接有水泵一，水泵连接有抽水管，抽水管连接有颗粒分离池，颗粒分离池内设有固液分离装置，固液分离装置设有金属回收装置，固液分离装置连接有颗粒大小分离箱，颗粒分离装置连接有沉淀池，沉淀池连接有药物处理箱，药物处理箱内设有搅拌装置，药物处理箱内设有药物定量投放装置，药物处理箱连接有厢式压滤机，厢式压滤机连接有出水管，厢式压滤机连接有滤饼运输装置。该系统能够将城市污水中的各种杂质分离出来，并回收利用。
权利要求书

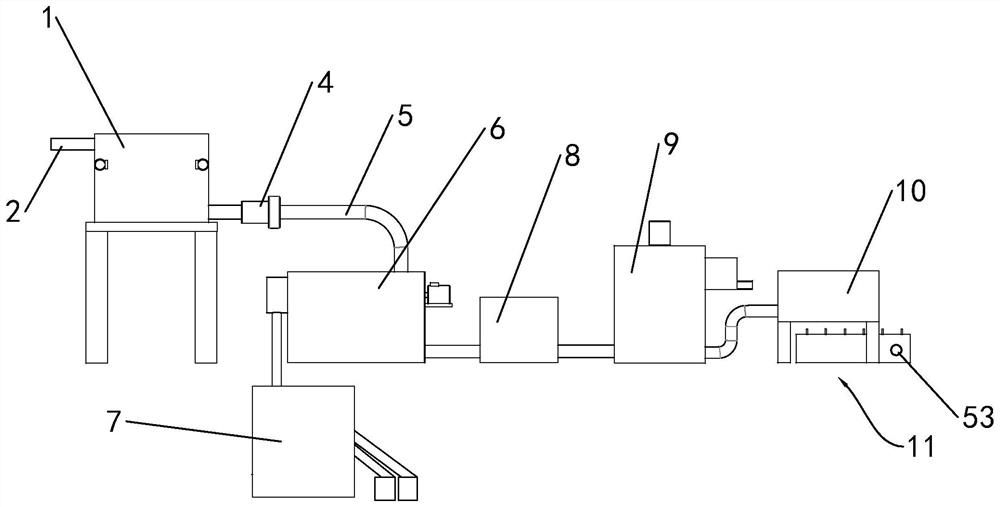

1.一种城市污水回收处理系统，包括污水收集池(1)，所述污水收集池(1)连接有若干污水管(2)，其特征在于，所述污水收集池（1）内设有分层装置(3)，所述污水收集池(1)连接有水泵(4)，所述水泵(4)连接有抽水管(5)，所述抽水管(5)连接有颗粒分离池(6)，所述颗粒分离池(6)内设有固液分离装置(16)，所述固液分离装置(16)设有金属回收装置(36)，所述固液分离装置(16)连接有颗粒大小分离箱(7)，所述颗粒分离池(6)连接有沉淀池(8)，所述沉淀池(8)连接有药物处理箱(9)，所述药物处理箱(9)内设有搅拌装置(45)，所述药物处理箱(9)内设有药物定量投放装置(38)，所述药物处理箱(9)连接有厢式压滤机(10)，所述厢式压滤机(10)连接有出水管，所述厢式压滤机(10)连接有滤饼运输装置(11)。
2.根据权利要求1所述的一种城市污水回收处理系统，其特征在于，所述分层装置(3)包括旋转轴(12)，两个所述旋转轴(12)分别旋转连接在污水收集池(1)的两边，所述旋转轴(12)两端固定连接有支撑板(13)，所述支撑杆之间固定连接有过滤网(14)，且两边的过滤网(14)能够水平连成一个一个分离面，将污水收集池(1)分为上下两层，所述污水收集池(1)外壁固定连接有旋转电机(15)，所述旋转电机(15)的输出轴与旋转轴(18)(12)固定连接。
3.根据权利要求2所述的一种城市污水回收处理系统，其特征在于，所述固液分离装置(16)包括网筒(17)，所述网筒(17)一端固定住颗粒分离池(6)内壁，且另一端穿过颗粒分离池(6)，所述网筒(17)内设有旋轴(18)，所述旋轴(18)外周壁固定连接有螺旋叶片(19)，所述螺旋叶片(19)外周壁固定连接有刷毛(20)，所述颗粒分离池(6)侧壁固定连接有电机一(21)，所述电机一(21)的输出轴与旋轴(18)固定连接，所述所述网筒(17)靠近电机的一端设有进料口(22)，所述进料口(22)与抽水管(5)连接，所述网筒(17)穿出颗粒分离池(6)的一端设有出料口(23)。
4.根据权利要求3所述的一种城市污水回收处理系统，其特征在于，所述颗粒大小分离箱(7)内设有筛板架(26)、粗滤筛板(27)、精滤筛板(28)和振动电机(25)，所述颗粒大小分离箱(7)上端设有进口（24），所述进口（24）与网筒(17)的出料口(23)连接，所述振动电机(25)固定于所述筛板架(26)的上端，所述粗滤筛板(27)和精滤筛板(28)固定于筛板架(26)的中间，且粗滤筛板(27)位于精滤筛板(28)上方，振动电机(25)能使筛板架(26)在颗粒大小分离箱(7)中进行振动，所述粗滤筛板(27)和精滤筛板(28)倾斜设置，且远离进口（24）的一侧倾斜向下，所述粗滤筛板(27)和精滤筛板(28)的两侧固定连接有挡渣板(29)，所述颗粒大小分离箱(7)的两侧内壁设置有若干安装座(31)，安装座(31)的上端设置有弹簧(32)，所述筛板架（26）的外侧设置有若干安装块(30)，安装块(30)固定于弹簧(32)的上端，所述弹簧(32)外设置有软连接管(33)，所述软连接管(33)的上下两端分别固定于安装座(31)和安装块(30)上，所述颗粒大小分离箱(7)设有两个通道(34)，所述通道(34)分别对准粗滤筛板(27)和精滤筛板(28)，所述通道(34)下端分别设有收集箱(35)。
5.根据权利要求4所述的一种城市污水回收处理系统，其特征在于，所述金属回收装置(36)包括若干电磁铁(37)，所述电磁铁(37)嵌在螺旋叶片(19)内。
6.根据权利要求5所述的一种城市污水回收处理系统，其特征在于，所述药物定量投放装置(38)包括药物存放腔(39)，所述药物存放腔(39)下方设有出药口(40)，所述出药口(40)下方设有通孔(41)，所述通孔(41)内设有圆柱(42)，所述圆柱(42)中件设有存放槽(43)，所述存放槽(43)上下连通，所述药物处理箱（9）侧壁固定连接有电动伸缩杆(44)，所述电动伸缩杆(44)与圆柱(42)固定连接。
7.根据权利要求6所述的一种城市污水回收处理系统，其特征在于，所述搅拌装置(45)包括搅拌电机(46)，所述搅拌电机(46)的输出轴固定连接有搅拌杆(47)，所述搅拌杆(47)的远离搅拌电机(46)的一端固定连接有安装环(48)，所述安装环(48)设有折叶搅拌片(49)，若干折叶搅拌片(49)间隔围绕所述安装环(48)设置，且折叶搅拌片(49)的一端铰接于所述安装环(48)上。
8.根据权利要求7所述的一种城市污水回收处理系统，其特征在于，所述滤饼运输装置(11)包括皮带(51)，所述皮带(51)两端设有带轮(50)，所述带轮(50)连接有驱动电机(53)，所述皮带(51)上固定连接有若干挡块(52)。
说明书
一种城市污水回收处理系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种城市污水回收处理系统。
背景技术
随着经济的不断发展，基础建筑不断建设，城市的面积越来越大，环境污染与经济发展之间的矛盾越来越大。一个城市产生的污水非常巨大，直接排入江河会对自然环境产生大量污染，同时随着人们环保意识的不断加强，人们对城市日常污水的排放问题越来越重视，城市污水中也存在具有利用价值的资源，因此需要一种用于城市污水净化的装置，来对城市污水进行净化处理。
发明内容
本发明的目的是提供一种城市污水回收处理系统，该装置能够将城市污水中的各种杂质分离出来，并回收利用。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种城市污水回收处理系统，包括污水收集池，所述污水收集池连接有若干污水管，其特征在于，所述污水收集池内设有分层装置，所述污水收集池连接有水泵，所述水泵连接有抽水管，所述抽水管连接有颗粒分离池，所述颗粒分离池内设有固液分离装置，所述固液分离装置设有金属回收装置，所述固液分离装置连接有颗粒大小分离箱，所述颗粒分离池连接有沉淀池，所述沉淀池连接有药物处理箱，所述药物处理箱内设有搅拌装置，所述药物处理箱内设有药物定量投放装置，所述药物处理箱连接有厢式压滤机，所述厢式压滤机连接有出水管，所述厢式压滤机连接有滤饼运输装置。
采用上述技术方案，城市的污水管连通到污水收集池中，将大量的污水用污水收集池进行收集，利用分层装置将污水收集池内的污水分成上下两层，将漂浮在水面上的杂质分离出来，启动水泵，将污水收集池内的污水通过抽水管进入到颗粒分离池中固液分离装置将污水中的固体颗粒分离出来，并且利用金属回收装置将分离出的固体颗粒进一步进行分离，将其中的金属分离出来，分离出来的固体经过颗粒大小分离箱，将颗粒分成大小颗粒不同的两份，方便之后的回收利用，在通过沉淀池将污水静置一段时间，将上层的清液通入药物处理箱，药物定量投放装置将一定量的药物投放入药物处理箱中，再启动搅拌装置加速药物的反应效率，将溶液的PH调和，并将悬浮物凝聚沉淀，再通入厢式压滤机，将其固液分离，厢式压滤机将固体压成滤饼，分离出的清水通过出水管收集，滤饼通过滤饼运输装置运输到指定位置进行处理。
作为优选，所述分层装置包括旋转轴，两个所述旋转轴分别旋转连接在污水收集池的两边，所述旋转轴两端固定连接有支撑板，所述支撑杆之间固定连接有过滤网，且两边的过滤网能够水平连成一个一个分离面，将污水收集池分为上下两层，所述污水收集池外壁固定连接有旋转电机，所述旋转电机的输出轴与旋转轴固定连接。
采用上述技术方案，旋转电机可以带动旋转轴旋转，并由旋转轴通过支撑杆带动过滤网的旋转，过滤网在污水管往污水收集池里加入污水时，旋转电机带动过滤网呈一个竖直向下的位置，当污水收集池的污水装满后，静置一段时间，质量轻的的塑料和木质品就会漂浮在水面上，再启动旋转电机带动过滤网呈一个水平的状态，这时两边的过滤网呈同一水平线上，并且没有缝隙，使得两边的过滤网将漂浮的杂质分离出来。
作为优选，所述固液分离装置包括网筒，所述网筒一端固定住颗粒分离池内壁，且另一端穿过颗粒分离池，所述网筒内设有旋轴，所述旋轴外周壁固定连接有螺旋叶片，所述螺旋叶片外周壁固定连接有刷毛，所述颗粒分离池侧壁固定连接有电机一，所述电机一的输出轴与旋轴固定连接，所述所述网筒靠近电机的一端设有进料口，所述进料口与抽水管连接，所述网筒穿出颗粒分离池的一端设有出料口。
采用上述技术方案，污水通过进料口进入到网筒内，网筒将大颗粒的固体拦截住，其余的通过网筒的孔进入下方，启动电机一，电机一带动旋轴和螺旋叶片旋转，螺旋叶片将网筒内的大颗粒固体往前推动，移出颗粒分离池通过出料口出来，并且刷毛在螺旋叶片的带动下不停刷洗网筒，防止网筒上的通孔被堵住。
作为优选，所述颗粒大小分离箱内设有筛板架、粗滤筛板、精滤筛板和振动电机，所述颗粒大小分离箱上端设有进口，所述进口与网筒的出料口连接，所述振动电机固定于所述筛板架的上端，所述粗滤筛板和精滤筛板固定于筛板架的中间，且粗滤筛板位于精滤筛板上方，振动电机能使筛板架在颗粒大小分离箱中进行振动，所述粗滤筛板和精滤筛板倾斜设置，且远离进口的一侧倾斜向下，所述粗滤筛板和精滤筛板的两侧固定连接有挡渣板，所述颗粒大小分离箱的两侧内壁设置有若干安装座，安装座的上端设置有弹簧，所述筛板架的外侧设置有若干安装块，安装块固定于弹簧的上端，所述弹簧外设置有软连接管，所述软连接管的上下两端分别固定于安装座和安装块上，所述颗粒大小分离箱设有两个通道，所述通道分别对准粗滤筛板和精滤筛板，所述通道下端分别设有收集箱。
采用上述技术方案，固液分离装置将分离出来的固体通过出料口进入颗粒大小分离箱进口，先落在粗滤筛板上，将颗粒大点的固体拦截住，细点的固体被下方的精滤筛板拦截住，最终固体上附着的污水落到颗粒大小分离箱底部，并从管道重新运回所述管道连接颗粒分离池中，振动电机带动筛板架进行振动，粗滤筛板和精滤筛板能将分别对城市污水中含有的大颗粒和小颗粒杂质进行筛选过滤，挡渣板能够防止污水中的杂质从粗滤筛板和精滤筛板的两侧掉入到下方的废液收集箱内，筛板架在进行振动时，弹簧和软连接管一起进行伸缩，同时，软连接管能够对弹簧起到保护作用，防止弹簧和污水进行直接接触而对弹簧造成腐蚀，同时也防止污水中的杂质卡在弹簧中而影响弹簧的弹性，受到外载荷时弹簧收缩变形，储存形变能，弹簧在恢复原状时能释放储存的形变能，从而在振动电机的带动下使安装块能够更好地在安装座上进行规律的振动。
作为优选，所述金属回收装置包括若干电磁铁，所述电磁铁嵌在螺旋叶片内。
采用上述技术方案，电磁铁通电，将网桶内的金属吸附住，将网筒内的固体颗粒移出后，电磁铁断电，金属杂质掉落，螺旋叶片将金属从出料口推出，将金属分类收集起来。
作为优选，所述药物定量投放装置包括药物存放腔，所述药物存放腔下方设有出药口，所述出药口下方设有通孔，所述通孔内设有圆柱，所述圆柱中件设有存放槽，所述存放槽上下连通，所述药物处理箱侧壁固定连接有电动伸缩杆，所述电动伸缩杆与圆柱固定连接。
采用上述技术方案，药物存放腔放置需要投放的药品，圆柱平时将出药口堵住，需要投放药品时电动伸缩杆带动圆柱后退，将圆柱中的存放槽对准出药口，药品通过出药口进入存放槽将其填满，填满后电动伸缩杆伸长，将圆柱的存放槽伸入药物处理箱，使得存放槽内的药物掉落进药物处理箱的污水内，这是圆柱依旧将出药口堵住，将定量的药物进行投放。
作为优选，所述搅拌装置包括搅拌电机，所述搅拌电机的输出轴固定连接有搅拌杆，所述搅拌杆的远离搅拌电机的一端固定连接有安装环，所述安装环设有折叶搅拌片，若干折叶搅拌片间隔围绕所述安装环设置，且折叶搅拌片的一端铰接于所述安装环上。
采用上述技术方案，污水在药物处理箱内和药液进行反应时，搅拌电机使通过安装环带动折叶搅拌片在药物处理箱内进行旋转对其中的液体进行搅拌，使其进行更加充分的反应，折叶搅拌片在对液体进行搅拌时能使物料在废液处理池内循环流动，且折叶搅拌片具有剪切作用较小，上下翻腾效果好的特点。
作为优选，所述滤饼运输装置包括皮带，所述皮带两端设有带轮，所述带轮连接有驱动电机，所述皮带上固定连接有若干挡块。
采用上述技术方案，驱动电机带动带轮旋转，带轮带动皮带运动，皮带将压滤机压出的滤饼运输到指定位置，挡块防止滤饼在运输过程中打滑，提高运输效率。
（发明人：朱文卫）
