申请日2020.12.22
公开（公告）日2021.04.16
IPC分类号C02F9/02
摘要
本发明涉及餐厨垃圾处理技术领域，具体公开了一种用于餐厨垃圾处理厂除臭的负压生物滤池设备，包括第一箱体，所述第一箱体上方设有第一箱盖，所述第一箱盖上方设有除杂装置，所述除杂装置包括底座，所述底座一侧设有震动装置，所述第一箱体内部设有吸附装置，所述第一箱体左侧设有除臭装置，所述除臭装置包括第二箱体，所述第二箱体上方设有第二箱盖，所述第二箱盖上方设有往复装置。本发明通过除杂装置和滤网实现两级过滤，通过活性炭层和第三箱体内的活性炭网实现两级吸附，装置的活性炭网便于更换，且灵活度极高，除臭效果好，也便于二次开发，即外接污水处理系统。
权利要求书

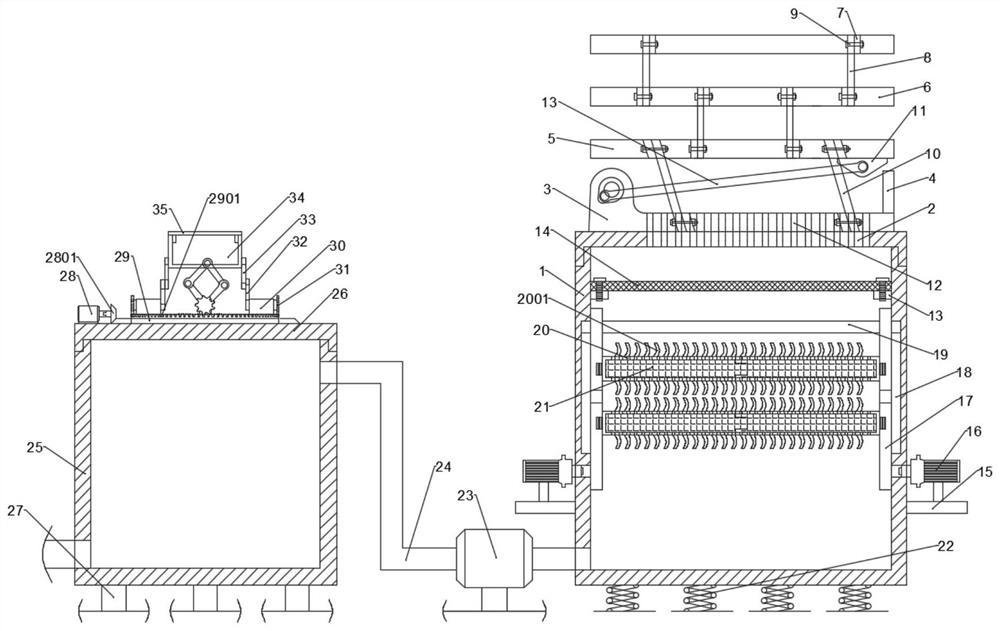

1.一种用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，包括第一箱体（1），所述第一箱体（1）上方设有第一箱盖（2），所述第一箱盖（2）上方设有除杂装置，所述除杂装置包括底座（3），所述底座（3）一侧设有震动装置，所述第一箱体（1）内部设有吸附装置，所述第一箱体（1）左侧设有除臭装置，所述除臭装置包括第二箱体（25），所述第二箱体（25）上方设有第二箱盖（26），所述第二箱盖（26）上方设有往复装置。
2.根据权利要求1所述的用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，所述底座（3）固定在所述第一箱盖（2）上，所述底座（3）与所述第一箱盖（2）之间开有第一通孔（12）；所述底座（3）上方设有第一滤板（5），所述第一滤板（5）上设有第一耳板（7），所述第一滤板（5）上方设有两个第二滤板（6），两个所述第二滤板（6）上设有第一耳板（7）；所述（6）上的第一耳板（7）之间设有第一连接板（8），所述第二滤板（6）上的第一耳板（7）和所述第一滤板（5）上的第一耳板（7）之间设有第一连接板（8），所述底座（3）上设有第一耳板（7），所述第一滤板（5）上的第一耳板（7）与所述底座（3）上的第一耳板（7）之间设有第二连接板（10），所述第一连接板（8）与所述第一耳板（7）之间通过固定螺栓（9）配合螺母可拆卸连接，所述第二连接板（10）与所述第一耳板（7）之间通过固定螺栓（9）配合螺母可拆卸连接。
3.根据权利要求2所述的用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，所述震动装置包括第三电机（36），所述第三电机（36）可拆卸连接在所述底座（3）上，所述第三电机（36）的输出轴上设有第六齿轮（40），所述底座（3）的前后壁之间设有连接轴（37），所述连接轴（37）中部设有第五齿轮（39），所述第五齿轮（39）与所述第六齿轮（40）之间啮合，所述连接轴（37）的一端可拆卸连接有传动轮（38），所述传动轮（38）与所述连接轴（37）之间可拆卸连接，所述传动轮（38）设置在所述底座（3）外侧，所述第一滤板（5）下方设有第二耳板（11），所述第二耳板（11）与所述第一滤板（5）之间固定连接，所述传动轮（38）与所述第二耳板（11）之间设有第一传动杆（13）；所述底座（3）右端设有挡板（4）。
4.根据权利要求2或3所述的用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，所述吸附装置包括第一传动杆（13），所述第一传动杆（13）固定连接在所述第一箱体（1）上，所述第一传动杆（13）上设有滤网（14），所述滤网（14）与所述第一传动杆（13）之间通过螺栓可拆卸连接；所述第一箱体（1）外壁上设有侧座（15），所述侧座（15）上方设有第一电机（16），所述第一电机（16）与所述侧座（15）之间可拆卸连接，所述第一电机（16）的输出轴上设有转轮（17），所述转轮（17）之间啮合。
5.根据权利要求4所述的用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，所述转轮（17）之间设有承物箱（20），所述承物箱（20）内开有第二通孔；所述承物箱（20）与所述转轮（17）可拆卸连接；所述承物箱（20）为可拆卸结构，所述承物箱（20）内部设有活性炭层（21），所述承物箱（20）上设有拨齿（2001）；上方的转轮（17）之间设有限位杆（19），所述第一箱体（1）对应限位杆（19）的位置处开有限位槽（18），所述限位杆（19）与所述限位槽（18）之间滑动连接；所述第一箱体（1）下方设有减震弹簧（22）。
6.根据权利要求1-3任一所述的用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，所述第二箱体（25）下方设有支撑柱（27）；所述第二箱盖（26）与所述第二箱体（25）之间可拆卸连接，所述第二箱体（25）与所述第一箱体（1）之间连接有水管（24），所述水管（24）之间设有泵机（23）；所述第二箱体（25）远离第一箱体（1）的一端设有出水口；所述往复装置包括第一箱盖（28），所述第一箱盖（28）的输出轴上可拆卸连接有第一齿轮（2801），所述第二箱盖（26）上方设有第二齿轮（29），所述第二齿轮（29）与所述第一齿轮（2801）之间啮合，所述第二齿轮（29）上方设有第三齿轮（2901）。
7.根据权利要求6所述的用于餐厨垃圾处理厂除臭的负压生物滤池设备，其特征在于，所述第二箱盖（26）上方设有限位座（30），所述限位座（30）内部转动连接有第四齿轮（31），所述第四齿轮（31）与所述第三齿轮（2901）之间啮合，所述限位座（30）远离第四齿轮（31）的一侧设有第二传动杆（32），所述第二传动杆（32）与所述第四齿轮（31）之间通过键传递转矩，所述第二传动杆（32）上方设有第三传动杆（33），所述第三传动杆（33）与所述第二传动杆（32）之间铰接，所述第三传动杆（33）之间设有第三箱体（34），所述第三传动杆（33）顶端与所述第三箱体（34）外壁之间铰接；所述第三箱体（34）上方设有第三箱盖（35），所述第三箱盖（35）与所述第三箱体（34）之间可拆卸连接；所述第三箱体（34）上开有孔，所述第三箱体（34）内部设有活性炭网。
说明书
一种用于餐厨垃圾处理厂除臭的负压生物滤池设备
技术领域
本发明涉及餐厨垃圾处理技术领域，具体是一种用于餐厨垃圾处理厂除臭的负压生物滤池设备。
背景技术
餐厨垃圾是很特殊的一类垃圾，往往伴随着特殊的气味，而且会很重，因此，在处理餐厨垃圾的过程中，除了过滤之外，除臭也应该是需要注意的问题，但传统的除臭装置都不够灵活，除臭效果很差，而且传统除臭装置大都是单级除臭，在除臭过程中，除臭部件很难更换。
发明内容
本发明的目的在于提供一种用于餐厨垃圾处理厂除臭的负压生物滤池设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于餐厨垃圾处理厂除臭的负压生物滤池设备，包括第一箱体，所述第一箱体上方设有第一箱盖，所述第一箱盖上方设有除杂装置，所述除杂装置包括底座，所述底座一侧设有震动装置，所述第一箱体内部设有吸附装置，所述第一箱体左侧设有除臭装置，所述除臭装置包括第二箱体，所述第二箱体上方设有第二箱盖，所述第二箱盖上方设有往复装置。
作为本发明进一步的方案：所述底座固定在所述第一箱盖上，所述底座与所述第一箱盖之间开有第一通孔；所述底座上方设有第一滤板，所述第一滤板上设有第一耳板，所述第一滤板上方设有两个第二滤板，两个所述第二滤板上设有第一耳板；所述上的第一耳板之间设有第一连接板，所述第二滤板上的第一耳板和所述第一滤板上的第一耳板之间设有第一连接板，所述底座上设有第一耳板，所述第一滤板上的第一耳板与所述底座上的第一耳板之间设有第二连接板，所述第一连接板与所述第一耳板之间通过固定螺栓配合螺母可拆卸连接，所述第二连接板与所述第一耳板之间通过固定螺栓配合螺母可拆卸连接。
作为本发明进一步的方案：所述震动装置包括第三电机，所述第三电机可拆卸连接在所述底座上，所述第三电机的输出轴上设有第六齿轮，所述底座的前后壁之间设有连接轴，所述连接轴中部设有第五齿轮，所述第五齿轮与所述第六齿轮之间啮合，所述连接轴的一端可拆卸连接有传动轮，所述传动轮与所述连接轴之间可拆卸连接，所述传动轮设置在所述底座外侧，所述第一滤板下方设有第二耳板，所述第二耳板与所述第一滤板之间固定连接，所述传动轮与所述第二耳板之间设有第一传动杆；所述底座右端设有挡板。
作为本发明进一步的方案：所述吸附装置包括第一传动杆，所述第一传动杆固定连接在所述第一箱体上，所述第一传动杆上设有滤网，所述滤网与所述第一传动杆之间通过螺栓可拆卸连接；所述第一箱体外壁上设有侧座，所述侧座上方设有第一电机，所述第一电机与所述侧座之间可拆卸连接，所述第一电机的输出轴上设有转轮，所述转轮之间啮合。
作为本发明进一步的方案：所述转轮之间设有承物箱，所述承物箱内开有第二通孔；所述承物箱与所述转轮可拆卸连接；所述承物箱为可拆卸结构，所述承物箱内部设有活性炭层，所述承物箱上设有拨齿；上方的转轮之间设有限位杆，所述第一箱体对应限位杆的位置处开有限位槽，所述限位杆与所述限位槽之间滑动连接；所述第一箱体下方设有减震弹簧。
作为本发明进一步的方案：所述第二箱体下方设有支撑柱；所述第二箱盖与所述第二箱体之间可拆卸连接，所述第二箱体与所述第一箱体之间连接有水管，所述水管之间设有泵机；所述第二箱体远离第一箱体的一端设有出水口；所述往复装置包括第一箱盖，所述第一箱盖的输出轴上可拆卸连接有第一齿轮，所述第二箱盖上方设有第二齿轮，所述第二齿轮与所述第一齿轮之间啮合，所述第二齿轮上方设有第三齿轮。
作为本发明进一步的方案：所述第二箱盖上方设有限位座，所述限位座内部转动连接有第四齿轮，所述第四齿轮与所述第三齿轮之间啮合，所述限位座远离第四齿轮的一侧设有第二传动杆，所述第二传动杆与所述第四齿轮之间通过键传递转矩，所述第二传动杆上方设有第三传动杆，所述第三传动杆与所述第二传动杆之间铰接，所述第三传动杆之间设有第三箱体，所述第三传动杆顶端与所述第三箱体外壁之间铰接；所述第三箱体上方设有第三箱盖，所述第三箱盖与所述第三箱体之间可拆卸连接；所述第三箱体上开有孔，所述第三箱体内部设有活性炭网。
与现有技术相比，本发明的有益效果是：本发明通过除杂装置和滤网实现两级过滤，通过活性炭层和第三箱体内的活性炭网实现两级吸附，装置的活性炭网便于更换，且灵活度极高，除臭效果好，也便于二次开发，即外接污水处理系统。
（发明人：苏晴）
