申请日2020.12.18
公开（公告）日2021.04.13
IPC分类号C02F9/14; C02F3/12; C02F3/10
摘要
本实用新型涉及污水处理的技术领域，提出了一种泥膜生化处理系统由传统的前端生化区单点进水改为前端的第一生化区和中间的第二生化区双点进水，由第二生化区分担第一生化区的污水处理负荷，平衡前端的第一生化区的供氧，解决生化池前端供氧不足的问题；通过在第一生化区和第二生化区内分别设置第一曝气装置，第三生化区和第四生化区内分别设置第二曝气装置，第二曝气装置的曝气管路和曝气孔数量为第一曝气装置的一半，以减少曝气管路和曝气孔数量的方式降低第三生化区和第四生化区的供氧能力，从而降低能耗，解决了后端供氧过剩的问题，有利于减少污水处理能耗的浪费。
权利要求书
1.一种泥膜生化处理系统，其特征在于，包括：

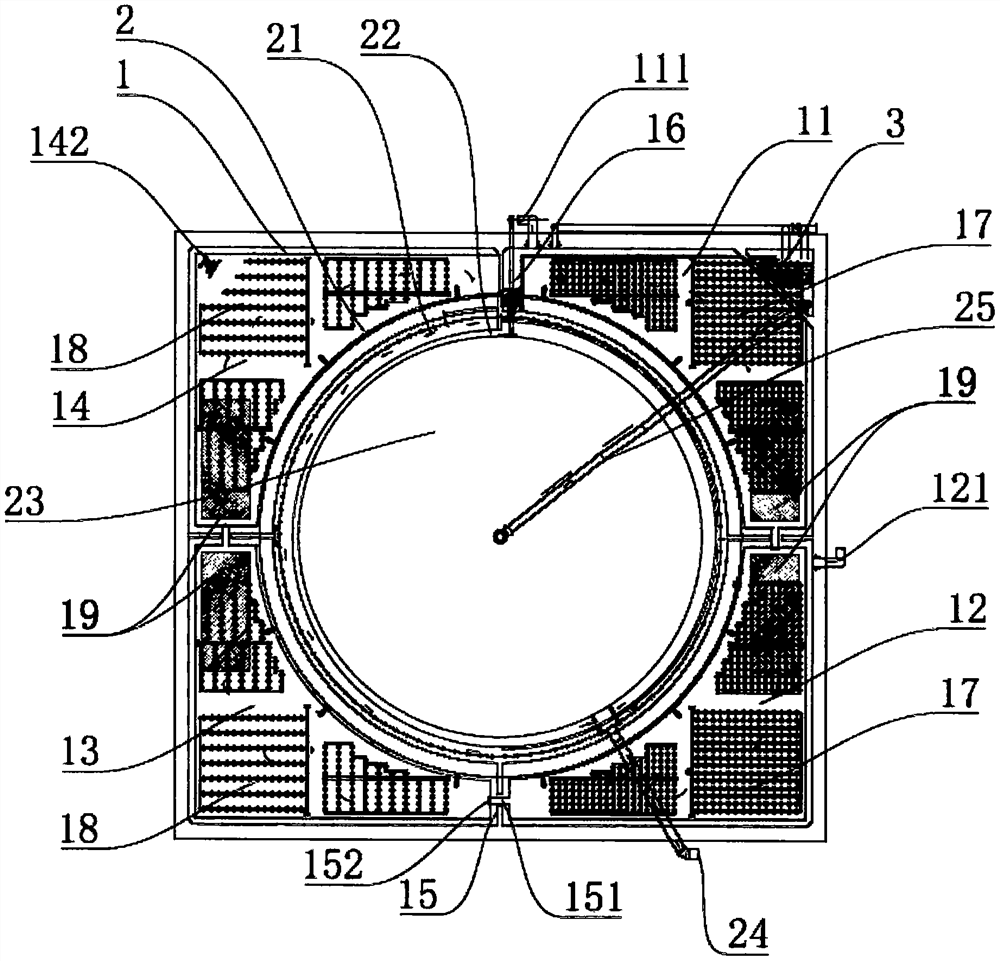

生化池，包括呈环形排布且依次连通的第一生化区、第二生化区、第三生化区以及第四生化区，所述第一生化区以及所述第二生化区均设有污水进口端，所述第四生化区设有污水出口端，所述第一生化区、所述第二生化区、所述第三生化区的出水端均设有半隔墙，所述第一生化区与所述第四生化区之间设有全隔墙；所述第一生化区和所述第二生化区内分别设置第一曝气装置，所述第三生化区和所述第四生化区内分别设置第二曝气装置，所述第二曝气装置的曝气管路和曝气孔数量为所述第一曝气装置的一半；
二沉池，呈圆形设置于所述生化池的环形区域中间，且与所述污水出口端连通。
2.如权利要求1所述的泥膜生化处理系统，其特征在于，所述第四生化区池壁的内边缘设置用于搅拌的推流器。
3.如权利要求2所述的泥膜生化处理系统，其特征在于，所述第一生化区、所述第二生化区、所述第三生化区以及所述第四生化区内均设有溶解氧监控装置用于实时监控污水中溶解氧含量。
4.如权利要求1所述的泥膜生化处理系统，其特征在于，所述半隔墙均开设有用于水流通过的过水孔，所述过水孔上设有用于控制污水流量的控制闸门。
5.如权利要求4所述的泥膜生化处理系统，其特征在于，各所述半隔墙的两侧均设有固定生物膜组件。
6.如权利要求1至5任一项所述的泥膜生化处理系统，其特征在于，所述二沉池包括环形进水渠、环形出水渠以及沉淀主槽，所述环形进水渠连通所述污水出口端与所述沉淀主槽，所述环形出水渠连通所述沉淀主槽与用于排出澄清水的出水管。
7.如权利要求6所述的泥膜生化处理系统，其特征在于，所述环形进水渠上沿其长度方向布设有若干配水孔以用于均匀进水。
8.如权利要求6所述的泥膜生化处理系统，其特征在于，还包括设置于所述第一生化区外侧的污泥泵房，所述沉淀主槽通过输泥管将所沉淀的污泥输送至所述污泥泵房。
说明书
一种泥膜生化处理系统
技术领域
本实用新型涉及污水处理的技术领域，更具体地说，是涉及一种泥膜生化处理系统。
背景技术
在污水处理领域，泥膜生化池是一种集生化与沉淀一体，集活性污泥法与生物膜法为一体的污水处理工艺，现有的泥膜生化池由于生化池通常进行前后分区，生化区整体呈推流形式，实际运行中污染物负荷随水流方向逐渐降低，因此存在前端生化区供氧不足，后端生化区供氧过剩的现象，存在污水处理能耗的浪费。
实用新型内容
本实用新型的目的在于提供一种泥膜生化处理系统，旨在解决现有技术中泥膜生化池前端生化区供氧不足，后端生化区供氧过剩，存在污水处理能耗浪费的技术问题。
为了解决上述技术问题，本实用新型提供一种泥膜生化处理系统，包括：
生化池，包括呈环形排布且依次连通的第一生化区、第二生化区、第三生化区以及第四生化区，所述第一生化区以及所述第二生化区均设有污水进口端，所述第四生化区设有污水出口端，所述第一生化区、所述第二生化区、所述第三生化区的出水端均设有半隔墙，所述第一生化区与所述第四生化区之间设有全隔墙；所述第一生化区和所述第二生化区内分别设置第一曝气装置，所述第三生化区和所述第四生化区内分别设置第二曝气装置，所述第二曝气装置的曝气管路和曝气孔数量为所述第一曝气装置的一半；
二沉池，呈圆形设置于所述生化池的环形区域中间，且与所述污水出口端连通。
进一步地，所述第四生化区池壁的内边缘设置用于搅拌的推流器。
进一步地，所述第一生化区、所述第二生化区、所述第三生化区以及所述第四生化区内均设有溶解氧监控装置用于实时监控污水中溶解氧含量。
进一步地，所述半隔墙均开设有用于水流通过的过水孔，所述过水孔上设有用于控制污水流量的控制闸门。
进一步地，各所述半隔墙的两侧均设有固定生物膜组件。
进一步地，所述二沉池包括环形进水渠、环形出水渠以及沉淀主槽，所述环形进水渠连通所述污水出口端与所述沉淀主槽，所述环形出水渠连通所述沉淀主槽与用于排出澄清水的出水管。
进一步地，所述环形进水渠上沿其长度方向布设有若干配水孔以用于均匀进水。
进一步地，还包括设置于所述第一生化区外侧的污泥泵房，所述沉淀主槽通过输泥管将所沉淀的污泥输送至所述污泥泵房。
本实用新型提供的泥膜生化处理系统的有益效果在于：与现有技术相比，本实用新型的泥膜生化处理系统由传统的前端生化区单点进水改为前端的第一生化区和中间的第二生化区双点进水，由第二生化区分担第一生化区的污水处理负荷，平衡前端的第一生化区的供氧，解决生化池前端供氧不足的问题；通过在第一生化区和第二生化区内分别设置第一曝气装置，第三生化区和第四生化区内分别设置第二曝气装置，第二曝气装置的曝气管路和曝气孔数量为第一曝气装置的一半，以减少曝气管路和曝气孔数量的方式降低第三生化区和第四生化区的供氧能力，从而降低能耗，解决了后端供氧过剩的问题，有利于减少污水处理能耗的浪费。
（发明人：孟庆杰;李仲伟;刘自敏;王有军;黄海芹;刘湘伟;苏眉;林融钗）
