申请日2020.08.14
公开（公告）日2021.04.16
IPC分类号B01D29/50; B01D29/94; B01D29/92; B01D29/70; B01D29/64; B01D36/04
摘要
本实用新型公开了一种适用于生活废水处理的污水处理设备，包括固定底座，所述固定底座的顶部分别固定连接有处理箱和收集箱，所述处理箱的顶部固定连接有驱动电机，本实用新型涉及污水处理技术领域。该适用于生活废水处理的污水处理设备，进水管道加入污水，通过进料管道加入沉淀液，通过过滤网对污水进行过滤，通过防堵毛刷对过滤网的表面进行清理，产生的杂质推到处理箱两侧堆积，定时开始电动升降门，脏污和水在水压下顺着排渣斗排出，然后关闭电动升降门，脏污和水落到收集箱内，通过进渣口落到过滤板表面，脏污被阻挡，水经过过滤后从排水管道排出，可以快速的对杂质进行分离，分离效果好，并且不容易导致堵塞。
权利要求书

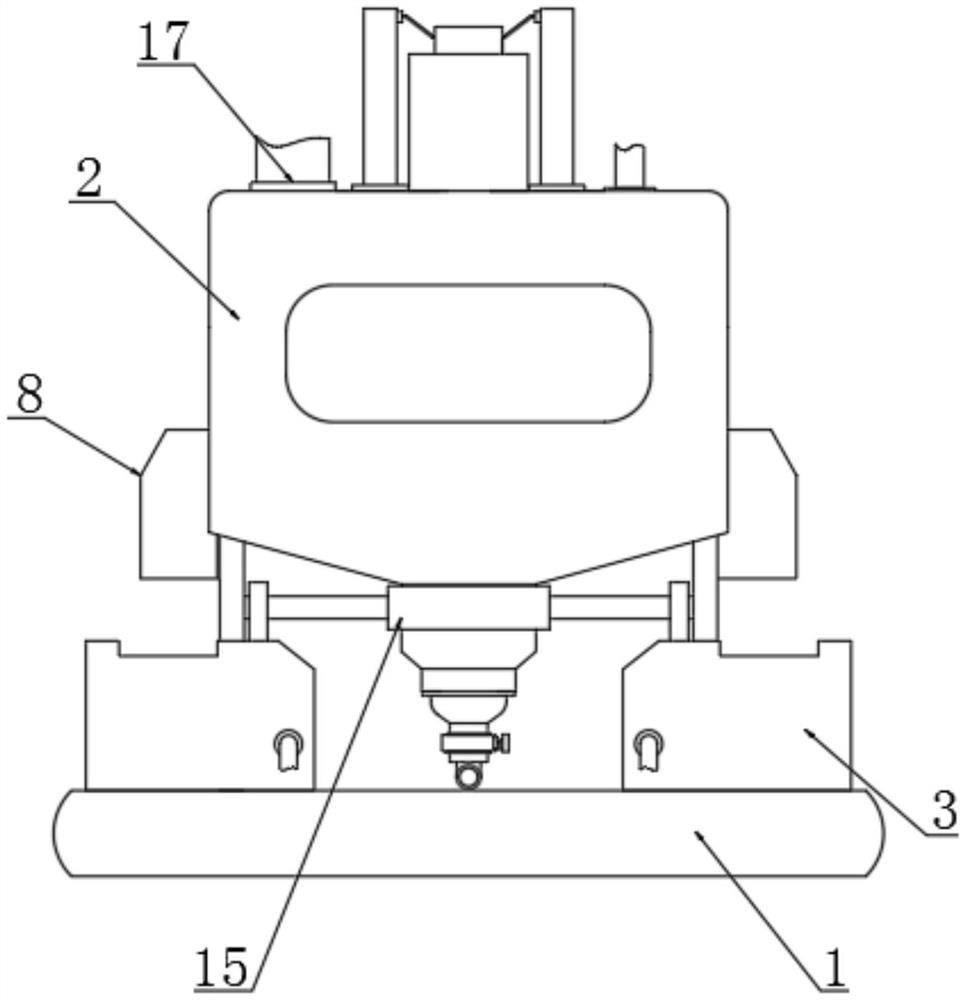

1.一种适用于生活废水处理的污水处理设备，包括固定底座(1)，所述固定底座(1)的顶部分别固定连接有处理箱(2)和收集箱(3)，其特征在于：所述处理箱(2)的顶部固定连接有驱动电机(4)，所述驱动电机(4)输出轴的底端贯穿处理箱(2)的顶部并延伸至处理箱(2)的内腔，所述驱动电机(4)输出轴的底端通过联轴器固定连接有搅拌轴(5)，所述搅拌轴(5)的表面与处理箱(2)的内腔转动连接，所述处理箱(2)的内腔固定连接有过滤网(6)，所述搅拌轴(5)的表面与过滤网(6)的内腔转动连接，所述搅拌轴(5)位于过滤网(6)上方的表面固定连接有防堵毛刷(7)，所述处理箱(2)的表面连通有排渣斗(8)，所述处理箱(2)的内腔通过电动升降门(9)与排渣斗(8)的内腔连通，所述收集箱(3)的顶部开设有进渣口(11)，所述收集箱(3)的内腔转动连接有过滤板(12)，所述收集箱(3)的内腔固定连接有电推杆(13)，所述电推杆(13)活塞杆的底端贯穿过滤板(12)的顶部并延伸至过滤板(12)的下方，所述电推杆(13)活塞杆的表面与过滤板(12)的内腔活动连接，所述电推杆(13)活塞杆的底端固定连接有与过滤板(12)的底部弹性接触的弹性垫(14)。
2.根据权利要求1所述的一种适用于生活废水处理的污水处理设备，其特征在于：所述处理箱(2)的底部连通有出料管道(15)，所述搅拌轴(5)的底端贯穿并延伸至出料管道(15)的内腔。
3.根据权利要求2所述的一种适用于生活废水处理的污水处理设备，其特征在于：所述搅拌轴(5)位于出料管道(15)内腔的表面固定连接有旋转铰刀(16)。
4.根据权利要求1所述的一种适用于生活废水处理的污水处理设备，其特征在于：所述处理箱(2)的顶部连通有进水管道(17)。
5.根据权利要求1所述的一种适用于生活废水处理的污水处理设备，其特征在于：所述收集箱(3)的左侧连通有排渣口(10)。
6.根据权利要求1所述的一种适用于生活废水处理的污水处理设备，其特征在于：所述收集箱(3)的表面连通有排水管道。
说明书
一种适用于生活废水处理的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种适用于生活废水处理的污水处理设备。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。小城市更严重。粪便等一般不直接排入，而是有收集措施。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。
根据专利号为CN108423942A所述的一种生活废水处理设备，通过混凝池的结构，提高了混凝池的反应和氧化效果，但是在进行使用时存在以下缺点：
(1)使用时不能将污水中的固态杂质进行分离，处理效果较差。
(2)过滤网容易产生堵塞，导致处理无法正常进行。
实用新型内容
针对现有技术的不足，本实用新型提供了一种适用于生活废水处理的污水处理设备，解决了使用时不能将污水中的固态杂质进行分离，处理效果较差的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种适用于生活废水处理的污水处理设备，包括固定底座，所述固定底座的顶部分别固定连接有处理箱和收集箱，所述处理箱的顶部固定连接有驱动电机，所述驱动电机输出轴的底端贯穿处理箱的顶部并延伸至处理箱的内腔，所述驱动电机输出轴的底端通过联轴器固定连接有搅拌轴，所述搅拌轴的表面与处理箱的内腔转动连接，所述处理箱的内腔固定连接有过滤网，所述搅拌轴的表面与过滤网的内腔转动连接，所述搅拌轴位于过滤网上方的表面固定连接有防堵毛刷，所述处理箱的表面连通有排渣斗，所述处理箱的内腔通过电动升降门与排渣斗的内腔连通，所述收集箱的顶部开设有进渣口，所述收集箱的内腔转动连接有过滤板，所述收集箱的内腔固定连接有电推杆，所述电推杆活塞杆的底端贯穿过滤板的顶部并延伸至过滤板的下方，所述电推杆活塞杆的表面与过滤板的内腔活动连接，所述电推杆活塞杆的底端固定连接有与过滤板的底部弹性接触的弹性垫。
优选的，所述处理箱的底部连通有出料管道，所述搅拌轴的底端贯穿并延伸至出料管道的内腔。
优选的，所述搅拌轴位于出料管道内腔的表面固定连接有旋转铰刀。
优选的，所述处理箱的顶部连通有进水管道。
优选的，所述收集箱的左侧连通有排渣口。
优选的，所述收集箱的表面连通有排水管道。
有益效果
本实用新型提供了一种适用于生活废水处理的污水处理设备。与现有的技术相比具备以下有益效果：
(1)、该适用于生活废水处理的污水处理设备，通过在固定底座的顶部分别固定连接有处理箱和收集箱，处理箱的顶部固定连接有驱动电机，驱动电机输出轴的底端贯穿处理箱的顶部并延伸至处理箱的内腔，驱动电机输出轴的底端通过联轴器固定连接有搅拌轴，搅拌轴的表面与处理箱的内腔转动连接，处理箱的内腔固定连接有过滤网，搅拌轴的表面与过滤网的内腔转动连接，搅拌轴位于过滤网上方的表面固定连接有防堵毛刷，处理箱的表面连通有排渣斗，处理箱的内腔通过电动升降门与排渣斗的内腔连通，收集箱的顶部开设有进渣口，收集箱的内腔转动连接有过滤板，收集箱的内腔固定连接有电推杆，电推杆活塞杆的底端贯穿过滤板的顶部并延伸至过滤板的下方，电推杆活塞杆的表面与过滤板的内腔活动连接，电推杆活塞杆的底端固定连接有与过滤板的底部弹性接触的弹性垫，进水管道加入污水，通过进料管道加入沉淀液，通过过滤网对污水进行过滤，固体杂质被过滤网挡住，通过防堵毛刷对过滤网的表面进行清理，产生的杂质推到处理箱两侧堆积，定时开始电动升降门，脏污和水在水压下顺着排渣斗排出，然后关闭电动升降门，脏污和水落到收集箱内，通过进渣口落到过滤板表面，脏污被阻挡，水经过过滤后从排水管道排出，可以快速的对杂质进行分离，分离效果好，并且不容易导致堵塞。
(2)、该适用于生活废水处理的污水处理设备，通过在搅拌轴位于出料管道内腔的表面固定连接有旋转铰刀，电推杆带动弹性垫上下运动，带动过滤板抖动，将杂质经过排渣口抖出，通过旋转铰刀对出料管道内的污水进行最后一步破碎。
（发明人：江双喜;张静）
