申请日2020.09.17
公开（公告）日2021.04.02
IPC分类号G05D9/04
摘要
本实用新型公开了一种污水处理站综合废水池液面高度自动控制装置，涉及污水处理技术领域，其包括废水池，所述废水池左侧面固定连接有进污管。该污水处理站综合废水池液面高度自动控制装置，通过浮板、限定杆、定位柱、顶起块、顶起板、限位板、警示柱、定位柱、连杆三向上移动，连杆三、连杆二、支撑座、连杆一、活动板、滑动槽、弹簧、拉动绳、导向轮、转动辊、控制柱以及扭簧带动控制阀将进污管自动关闭，从而解决了现今大多数的污水综合处理站未考虑车间与污水处理站之间的信息传递进而导致工作人员常常需要去观察综合废水池内的污水液面高度从而一定程度上导致了工作人员的工作量增加的问题。
权利要求书

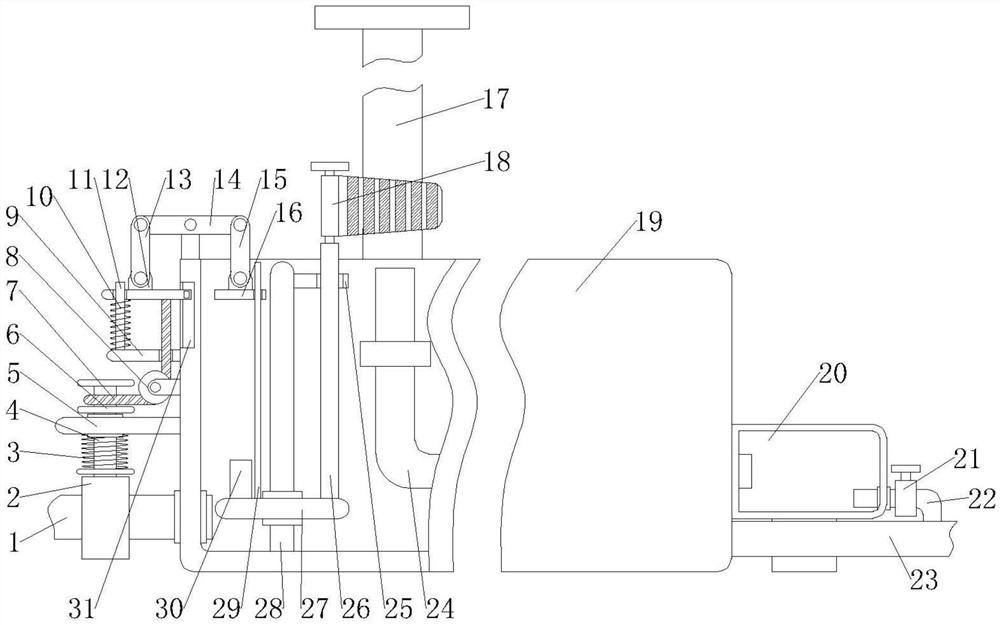

1.一种污水处理站综合废水池液面高度自动控制装置，包括废水池(19)，其特征在于：所述废水池(19)左侧面固定连接有进污管(1)，所述进污管(1)上固定连接有控制阀(2)，所述控制阀(2)控制端固定连接有控制柱(4)，所述控制柱(4)上固定连接的连接盘上侧面固定连接有扭簧(3)一端，所述扭簧(3)另一端固定连接在支撑板(5)下侧面上，所述支撑板(5)固定连接在废水池(19)左侧面上，所述控制柱(4)上端穿过支撑板(5)上开设的活动孔固定连接有转动辊(6)，所述转动辊(6)上固定连接有拉动绳(7)一端，所述拉动绳(7)另一端穿过导向轮(8)以及固定板(9)固定连接在活动板(12)下侧面上，所述固定板(9)固定连接在废水池(19)左侧面上，所述活动板(12)右端活动连接在滑动槽(31)内，所述滑动槽(31)开设在废水池(19)左侧外表面上，所述活动板(12)左端活动连接有限位柱(11)，所述限位柱(11)下端固定连接在固定板(9)上侧面上，所述限位柱(11)上套接有弹簧(10)，所述弹簧(10)上下两端分别固定连接在活动板(12)与固定板(9)相对面上，所述活动板(12)上侧面铰接有连杆一(13)，所述连杆一(13)上端铰接有连杆二(14)，所述连杆二(14)中心处通过销轴与支撑座铰接，且支撑座固定连接在废水池(19)左侧上表面上，所述连杆二(14)右端铰接有连杆三(15)，所述连杆三(15)下端铰接有顶起板(16)，所述顶起板(16)右侧活动连接有定位柱(29)，所述定位柱(29)下端固定连接在浮板(27)上侧面左端，所述定位柱(29)左侧设置有顶起块(30)，所述顶起块(30)固定连接在浮板(27)左端上表面上，所述浮板(27)活动连接在限位杆(28)上，所述限位杆(28)下端固定连接在废水池(19)下侧内壁上。
2.根据权利要求1所述的一种污水处理站综合废水池液面高度自动控制装置，其特征在于：所述浮板(27)上表面右端固定连接有警示杆(26)，所述警示杆(26)上端穿过限位板(25)固定连接有警示旗(18)，所述限位板(25)固定连接在定位柱(29)右侧面上。
3.根据权利要求2所述的一种污水处理站综合废水池液面高度自动控制装置，其特征在于：所述警示旗(18)后侧面设置有参照板(17)，所述参照板(17)固定连接在废水池(19)后侧面上，所述参照板(17)对应污水处理站总控室设置。
4.根据权利要求1所述的一种污水处理站综合废水池液面高度自动控制装置，其特征在于：所述限位杆(28)右端设置有溢出管(24)，所述溢出管(24)上端对应废水池(19)高度临界点设置，所述溢出管(24)通过连接环固定连接在废水池(19)后侧内壁上，所述溢出管(24)右端穿过废水池(19)右侧壁以及暂存箱(20)左侧壁设置在暂存箱(20)内。
5.根据权利要求4所述的一种污水处理站综合废水池液面高度自动控制装置，其特征在于：所述暂存箱(20)左侧面固定连接在废水池(19)左侧面上，所述暂存箱(20)下侧面固定连接有两个支撑块，且两个支撑块之间设置有排污管(23)，所述排污管(23)左端设置在废水池(19)内。
6.根据权利要求5所述的一种污水处理站综合废水池液面高度自动控制装置，其特征在于：所述暂存箱(20)右侧面下端固定连接有连接管(22)一端，所述连接管(22)另一端与排污管(23)相连通，所述连接管(22)上设置有阀门(21)。
说明书
一种污水处理站综合废水池液面高度自动控制装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理站综合废水池液面高度自动控制装置。
背景技术
污水处理(sewagetreatment,wastewatertreatment)，是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而污水处理站综合废水池即是将各种污水综合放置的地点，之后再利用综合废水池内的水泵将综合的污水抽至废水处理池中对综合污水进行达标排处理，但是现今大多数的污水综合处理站未考虑车间与污水处理站之间的信息传递，进而导致工作人员常常需要去观察综合废水池内的污水液面高度，进而来预防综合废水池内的液面高度溢出综合废水池将污水处理站污染，从而一定程度上导致了工作人员的工作量增加，因此提出了一种污水处理站综合废水池液面高度自动控制装置来解决这个问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理站综合废水池液面高度自动控制装置，解决了现今大多数的污水综合处理站未考虑车间与污水处理站之间的信息传递进而导致工作人员常常需要去观察综合废水池内的污水液面高度从而一定程度上导致了工作人员的工作量增加的问题。
(二)技术方案
为达到以上目的，本实用新型采取的技术方案是：一种污水处理站综合废水池液面高度自动控制装置，包括废水池，所述废水池左侧面固定连接有进污管，所述进污管上固定连接有控制阀，所述控制阀控制端固定连接有控制柱，所述控制柱上固定连接的连接盘上侧面固定连接有扭簧一端，所述扭簧另一端固定连接在支撑板下侧面上，所述支撑板固定连接在废水池左侧面上，所述控制柱上端穿过支撑板上开设的活动孔固定连接有转动辊，所述转动辊上固定连接有拉动绳一端，所述拉动绳另一端穿过导向轮以及固定板固定连接在活动板下侧面上，所述固定板固定连接在废水池左侧面上，所述活动板右端活动连接在滑动槽内，所述滑动槽开设在废水池左侧外表面上，所述活动板左端活动连接有限位柱，所述限位柱下端固定连接在固定板上侧面上，所述限位柱上套接有弹簧，所述弹簧上下两端分别固定连接在活动板与固定板相对面上，所述活动板上侧面铰接有连杆一，所述连杆一上端铰接有连杆二，所述连杆二中心处通过销轴与支撑座铰接，且支撑座固定连接在废水池左侧上表面上，所述连杆二右端铰接有连杆三，所述连杆三下端铰接有顶起板，所述顶起板右侧活动连接有定位柱，所述定位柱下端固定连接在浮板上侧面左端，所述定位柱左侧设置有顶起块，所述顶起块固定连接在浮板左端上表面上，所述浮板活动连接在限位杆上，所述限位杆下端固定连接在废水池下侧内壁上。
优选的，所述浮板上表面右端固定连接有警示杆，所述警示杆上端穿过限位板固定连接有警示旗，所述限位板固定连接在定位柱右侧面上。
优选的，所述警示旗后侧面设置有参照板，所述参照板固定连接在废水池后侧面上，所述参照板对应污水处理站总控室设置。
优选的，所述限位杆右端设置有溢出管，所述溢出管上端对应废水池高度临界点设置，所述溢出管通过连接环固定连接在废水池后侧内壁上，所述溢出管右端穿过废水池右侧壁以及暂存箱左侧壁设置在暂存箱内。
优选的，所述暂存箱左侧面固定连接在废水池左侧面上，所述暂存箱下侧面固定连接有两个支撑块，且两个支撑块之间设置有排污管，所述排污管左端设置在废水池内。
优选的，所述暂存箱右侧面下端固定连接有连接管一端，所述连接管另一端与排污管相连通，所述连接管上设置有阀门。
(三)有益效果
本实用新型的有益效果在于：
该污水处理站综合废水池液面高度自动控制装置，通过浮板、限定杆、警示杆、限位板以及参照板对工作人员进行远距离提醒，通过浮板、限定杆、定位柱、顶起块、顶起板、限位板、警示柱、定位柱、连杆三向上移动，连杆三、连杆二、支撑座、连杆一、活动板、滑动槽、弹簧、拉动绳、导向轮、转动辊、控制柱以及扭簧带动控制阀将进污管关闭，进而避免废水池内的液面过高溢出废水池对污水处理站的环境造成污染，而且在这个过程中若果出现少量污水满溢，将会通过溢出管将排放到暂存箱内，之后再合适的时间通过打开阀门将暂存箱内的污水排放到排污管内，进而进一步避免废水池中的污水溢出，从而解决了现今大多数的污水综合处理站未考虑车间与污水处理站之间的信息传递进而导致工作人员常常需要去观察综合废水池内的污水液面高度从而一定程度上导致了工作人员的工作量增加的问题。
（发明人：马明蔚;曹光春;徐世利;魏福康;马新功）
